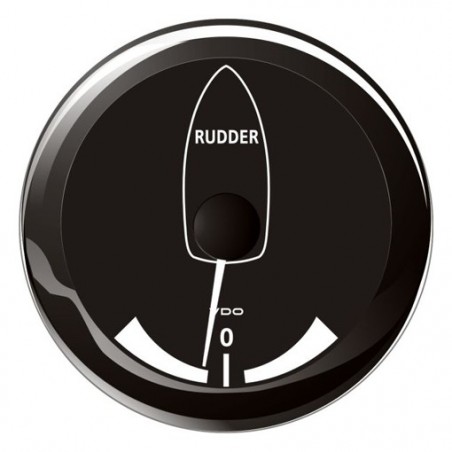

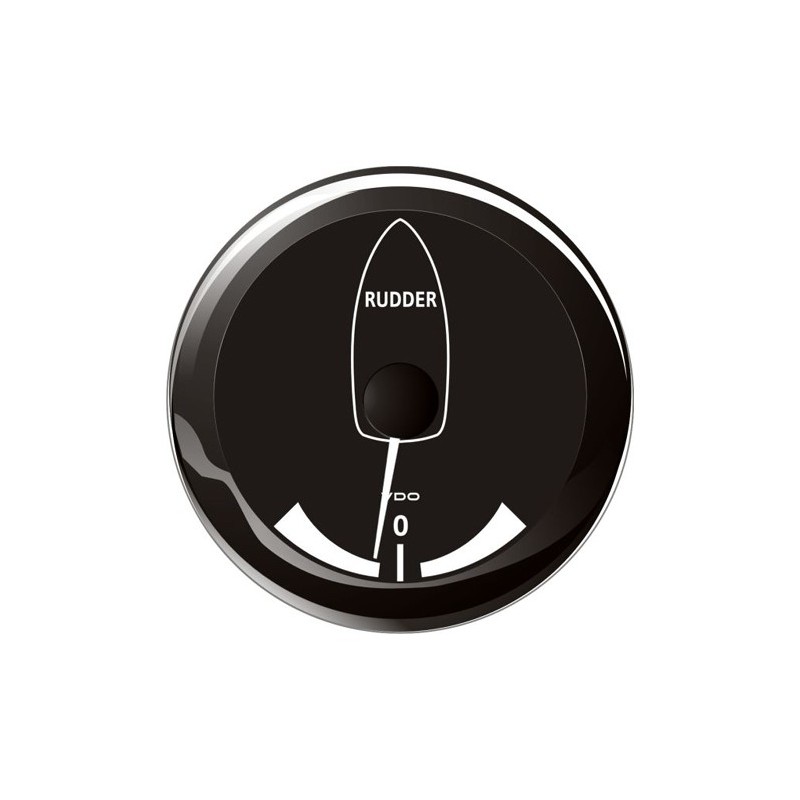

Veratron ViewLine Ruderstellungsanzeiger schwarz 85mm
133,10 €
(inkl. MwSt.)
110,00 € (Zzgl. MwSt)
Teilenummer:
Veratron A2C59512410
- Farbe: Schwarz
- Durchmesser des Paneellochs: 85 mm - 3 3/8"
- Bereich: -45° bis +45° Ruderwinkel
- Linse: Dual - Anti-Fog
- Verkaufsverpackung 1 Ruderwinkelmessgerät
Logistische Informationen:
- Ean Code: 7640178722279
- Gewicht: 0.53kg
Beschreibung ViewLine Ruderwinkelanzeige:
Veratron ViewLine A2C59512410 Vollständige technische Daten:
Größen und Montage:
| Einbaudurchmesser (Loch) und Außendurchmesser: | 85 mm - 3 3/8 Zoll und 93 mm - 3 2/3 Zoll |
| Einbautiefe: | 50 mm |
| Verriegelungshöhe mit Spinlock-Mutter: | 0,5 mm - 20 mm |
| Verriegelungshöhe mit Halterung: | 2 mm - 15 mm (optional) |
| Unterputz: | Optionales Kit A2C59510864 |
Funktionalität:
| Ruderwinkelbereich: | -45° bis +45° |
| Sensorsignaleingang Ruderanzeige: | Veratron 440-102-001-001D Ruderwinkelgeber 3-180 Ohm |
| Genauigkeit: | ± 2,5 % des Skalenendwerts |
| Verbindung: | Hirschmann 8- und 14-poliger MQS-Steckverbinder |
Stromversorgung:
| Betriebsspannung: | 8 bis 32 V DC |
| Stromaufnahme: | < 175 mA inkl. Warn-LED |
| Verpolungsschutz: | Ja - 1 Minute |
| Kurzschlussschutz: | Ja - 1 Minute |
Zifferblatt & Zeiger:
| Ablenkwinkel: | 90° |
| Farbe des Zifferblatts: | Schwarz |
| Zifferblatt-Beleuchtung: | Gelbe LED-Hintergrundbeleuchtung 605nm |
| Zeiger: | Weiße LED-Hintergrundbeleuchtung |
| Warn-LED: | Rot (632nm) |
| Programmieren: | Veratron USB-Software-Kit |
Entwurf:
| Modell: | Veratron ViewLine Marine |
| Linse: | Dual - Blendfrei - Anti-Beschlag |
| Standard-Lünette: | Rund schwarz (austauschbar) |
Schutz und Normen:
| Schutzklasse vorne: | IP67 (IEC 60529) |
| Schutzklasse hinten: | Schutzart IP52 |
| Relative Luftfeuchtigkeit: | Maximal 95% |
| Betriebstemperatur: | -30 °C bis +80 °C (Kunststoffblende) |
| CE-Norm: | Ja |
| DNV GL Zertifizierung: | Ja |
| Mechanischer Schock kontinuierlich: | 25G - 6ms - 1Hz |
| Mechanischer Einzelstoßdämpfer | 100G - 11 ms |
| Test im freien Fall: | 1 Meter - 3x |
| Gehäuse schwer entflammbar: | UL94-VD |
Verkaufsverpackung:
- Veratron ViewLine Black A2C53194714 Ruderwinkelanzeige
- Spinlock-Mutter
- Lünette rund schwarz (austauschbar)
- Adapterkabel mit 8 & 14 Pins Hirschmann MQS Stecker
- Gummidichtung
- QR-Code
- Sicherheitshinweise und Installationsanleitung
- Veratron Ruderwinkelgeber 440-102-001-001D nicht im Lieferumfang enthalten
A2C59512410
Technische Daten
- Messbereich
- 45° - 0 - 45°
- Warnhinweis
- Rote LED über Plus und Minus
- Stromversorgung
- 8 - 32 Volt Gleichstrom
- Verpackung
- VDO Einzelhandel mit Instrumenten
- Anwendung
- VDO Navigation
- Signal analog
- 3 - 180 Ohm
- Reihe
- Veratron ViewLine Einzelhandel
- Linse
- Doppelter Antibeschlagschutz aus Kunststoff
- Farbe
- Schwarz
- IP-Klasse vorne
- IP67 (IEC 60529)
- Eingabe
- Analog
- Größe der Installation
- 85 mm - 3 3/8 Zoll
- Funktionalität
- Ruderstellung
- Vorderer Ring austauschbar
- Ja - Clip-on
- Modell mit vorderem Ring
- Schwarze Runde
- Kommunikation
- Analog
- Kategorie
- Anzeigen der Ruderstellung
- Status des Artikels
- Eingeschränkte Verfügbarkeit des Auslaufartikels
Besondere Bestellnummern
- ean13
- 7640178722279
- Hersteller-Teilenummer (MPN)
- A2C59512410
Veratron A2C59512410
- Farbe: Schwarz
- Durchmesser des Paneellochs: 85 mm - 3 3/8"
- Bereich: -45° bis +45° Ruderwinkel
- Linse: Dual - Anti-Fog
- Verkaufsverpackung 1 Ruderwinkelmessgerät
