VDO Drucksensor 0-10 bar – 1/8-27 NPTF
100,76 €
(inkl. MwSt.)
83,27 € (Zzgl. MwSt)
Teilenummer:
VDO 360-081-039-003C
- Druckbereich: 0 bis 10 Bar
- Gewinde: 1/8 - 27 NPTF
- Sender-Widerstandsbereich: 10 - 184 Ohm
- Sensorsignal: 2-poliger isolierter Rücklauf
- Warnkontakt: 0,80 bar ± 0,15 bar
Logistische Informationen:
- HS Code: 90269000
- Ean Code: 4103590691415
- Gewicht: 0.20kg
Beschreibung Motoröldruckgeber:
VDO 360 081 039 003C Vollständige technische Daten:

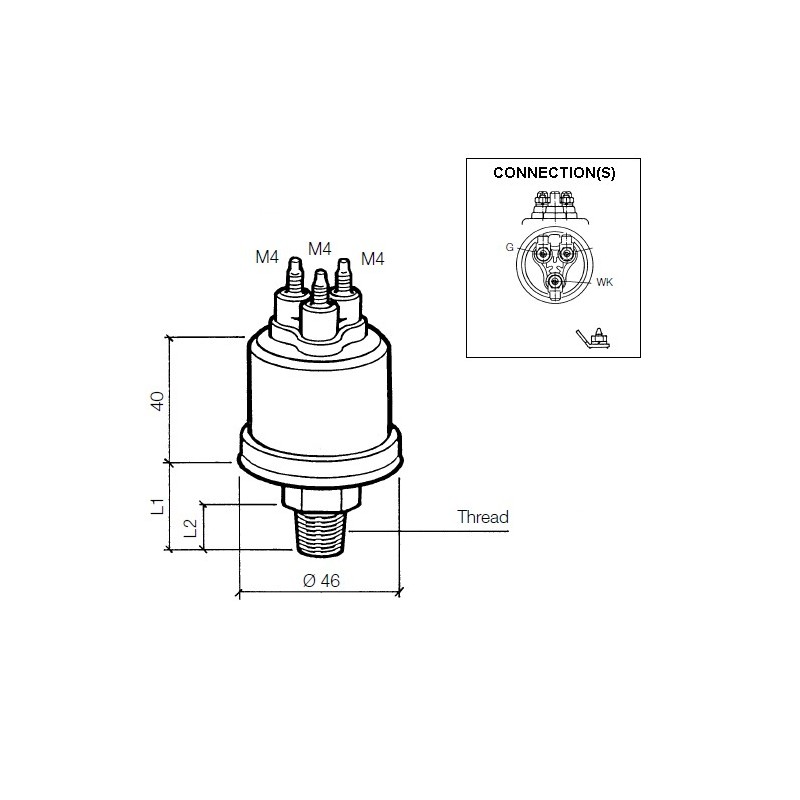

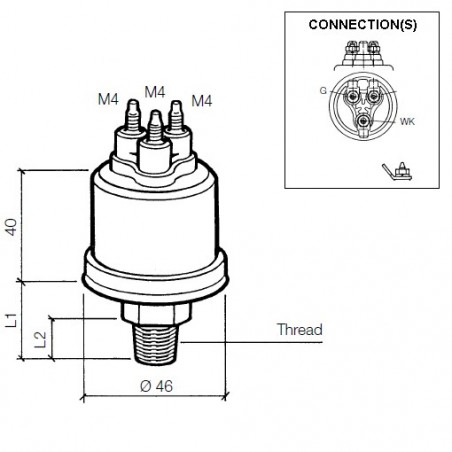

Mechanische Eigenschaften:
| Messbereich des Drucks: | 0 - 10 bar 0 - 145 PSI 0 - 1000 KPa |
| Maximaler Druck: | 30 Bar während 2 Sekunden |
| Faden: | 1/8 - 27 NPTF |
| Länge Gewinde + Mutter (L1): | 19,5 mm |
| Fadenlänge (L2): | ca. 11 mm |
| Drehmoment: | 30 Nm |
| Betriebstemperatur: | -25 °C bis +100 °C |
| Druck Medium: | Öl - Kraftstoff - Luft |
Elektrische Eigenschaften:
| Betriebsspannung: | 6 - 24 V Gleichstrom |
| Widerstandsbereich: | 10 - 184 Ohm |
| Signal des Drucksensors: | Zweipoliger isolierter Rücklauf |
| Warnkontakt: | 0,80 bar ± 0,15 bar |
| Schaltvermögen des Warnkontakts: | Maximal 5 Watt nicht-induktiv |
| Merkmale des Warnkontakts: | Schließt bei fallendem Druck |
| Steckverbinder für Druckgeber: | M4 AMP Stecker 6,3 x 0,8 mm 50° |
| Steckverbinder für Warnkontakt: | M4 AMP Stecker 6,3 x 0,8 mm 50° |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 128 - 129 |
| Art der Verbindung: | B |
| VDO en du pressure senders tables: | VDO Datenblatt Tabelle 4 |
Verkaufsverpackung:
- VDO 360 081 039 003C Druckgeber
- VDO Sensoren werden - sofern nicht anders vermerkt - ohne Anschlussmaterial geliefert
360-081-039-003C
Technische Daten
- Druckmessbereich
- 0 - 10 bar
- Warnkontakt-Steckverbinder
- M4 Flachstecker 6,3 x 0,8 mm
- Warnkontakt
- 0,80 bar ± 0,30 bar
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Ausgabesignal
- 10 - 184 Ohm
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 10 - 184 Ohm
- Sensor-Signal
- Isoliert von der Masse
- Sensor-Steckverbinder
- M4 Flachstecker 6,3 x 0,8 mm
- Spirale
- 1/8" - 27 NPTF Stecker
- Herkunftsland
- Deutschland
- Funktionalität
- Motoröldruck
- Typ des Steckverbinders
- M4 Flachstecker 6,3 x 0,8 mm
- Kommunikation
- Analog
- Kategorie
- Drucksensoren
- Status des Artikels
- Bestellbar
- Alternatives Format
- 360 081 039 003C
360/81/39/3C
Besondere Bestellnummern
- isbn
- 90269000
- ean13
- 4103590691415
- Hersteller-Teilenummer (MPN)
- 360-081-039-003C
VDO 360-081-039-003C
- Druckbereich: 0 bis 10 Bar
- Gewinde: 1/8 - 27 NPTF
- Sender-Widerstandsbereich: 10 - 184 Ohm
- Sensorsignal: 2-poliger isolierter Rücklauf
- Warnkontakt: 0,80 bar ± 0,15 bar
