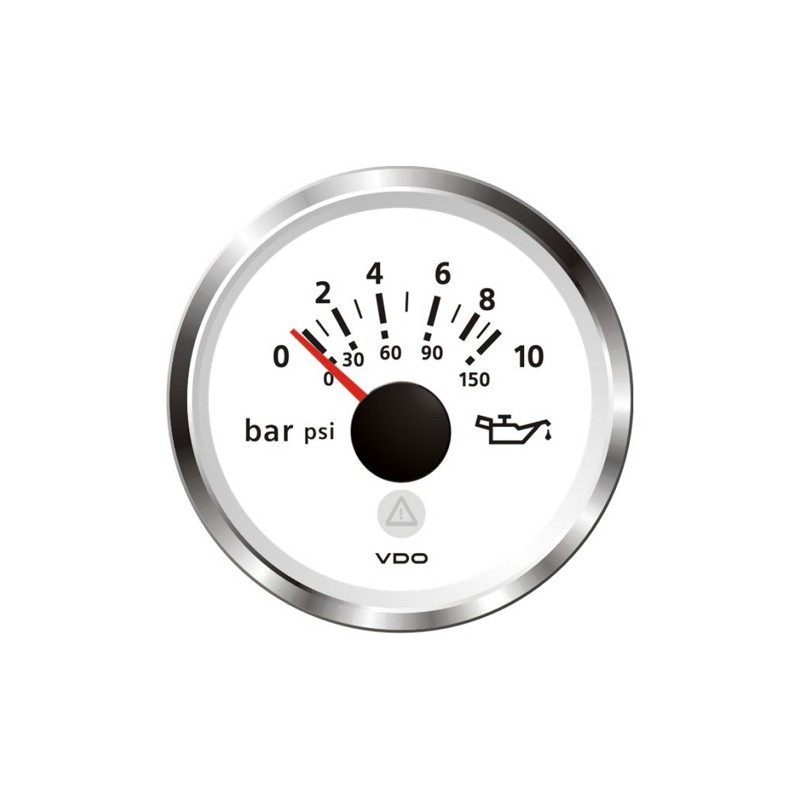

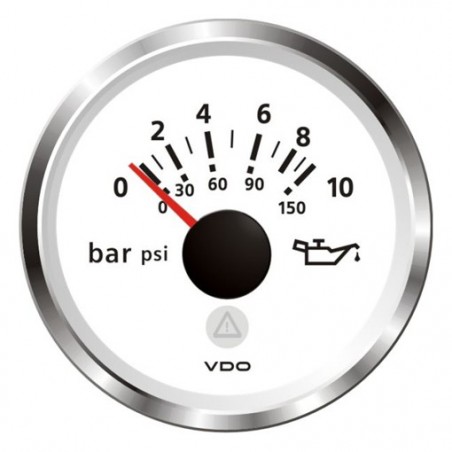

Veratron ViewLine Motoröldruck 10Bar Weiß 52mm

Teilenummer:

Veratron A2C59514200

  • Farbe: Weiß
  • Durchmesser des Paneellochs: 52 mm - 2 1/16"
  • Messbereich: 0 bis 10 Bar
  • Front: Doppelverglasung - Antibeschlag
  • Einzelhandelsverpackung 1 Manometer
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • HS Code: 90262000
  • Ean Code: 7640178729322
  • Gewicht: 0.45kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Funktionsbeschreibung ViewLine Motoröldruckanzeige:

Veratron ViewLine A2C59514200 Spezifikationen:

Abmessungen und Montage:

Eingebauter (Loch-) Durchmesser und Außendurchmesser: 52 mm - 2 1/16 Zoll und 59,25 mm - 2 1/3 Zoll
Einbautiefe: 50 mm
Plattenstärke mit Spinlock-Mutter: 0,5 mm - 20 mm
Plattenstärke mit Halterungsmontage: 2 mm - 15 mm (optional)
Unterbündige Montage: Optionales Kit A2C59510864

Funktional:

Motoröldruckskala oben: 0 bis 10 bar
Motoröldruckskala darunter: 0 bis 150 PSI
Eingangssignal des Motoröldrucks: Veratron Drucksensor 10 bis 184 Ohm
Messgenauigkeit: < 4% der vollen Schale
Knotenpunkt: Hirschmann 8-poliger MQS-Steckverbinder

Ernährung:

Versorgungsspannung: 10 bis 32 V DC
Leistungsaufnahme: < 140 mA inkl. Warn-LED
Verpolungsschutz: Ja - 5 Minuten
Kurzschlussfestigkeit: Ja - 1 Minute

Skala & Zeiger:

Maßstab: 90°
Farbe der Skala: Weiß
Maßstabsgetreue Beleuchtung: Gelbe LED-Hintergrundbeleuchtung 605nm
Nadel: Rot mit LED-Beleuchtung
Alarm-LED: Rot (632nm)
Programmieren: Veratron USB-Software-Kit

Ausführung:

Modell: Veratron ViewLine Marine
Frontglas Typ: Doppelt - Anti-Beschlag - Blendfrei
Standard-Frontring: Dreieck chrom (austauschbar)

Schutzart und Zertifizierung:

Schutzklasse vorne: IP67 (IEC 60529)
Rückenschutzklasse Schutzart IP52
Relative Luftfeuchtigkeit: Maximal 95%
Betriebstemperatur: -30°C bis +70°C (Frontring Chrom)
CE-Zertifizierung: Ja
DNV GL Zertifizierung: Ja
Vibrationstest 25G - 6ms - 1Hz
Schocktest: 100G - 11 ms
Fallversuch: 1 Meter - 3x
Feuersicherheit: UL94-VD

Verkaufsverpackungen:

  • Veratron ViewLine weißes A2C59514200 Motoröldruckmessgerät
  • Kabel mit Hirschmann-Stecker 8-polig
  • Frontring Dreieck chrom (austauschbar)
  • Spinlock-Mutter
  • Gummi-Dichtung
  • QR-Code
  • Sicherheits- und Installationshinweise
  • Lieferung exkl. Veratron Motoröldrucksensor
Veratron VDO
A2C59514200

Technische Daten

Druckmessbereich
0 - 10 bar
Warnhinweis
Rote LED über Plus und Minus
Stromversorgung
8 - 32 Volt Gleichstrom
Verpackung
VDO Einzelhandel mit Instrumenten
Anwendung
VDO Motorsteuerung
Signal analog
10 - 184 Ohm
Reihe
Veratron ViewLine Einzelhandel
Meterwaage
Doppelt
Linse
Doppelter Antibeschlagschutz aus Kunststoff
Farbe
Weiß
IP-Klasse vorne
IP67 (IEC 60529)
Eingabe
Analog
Größe der Installation
52 mm - 2 1/16 Zoll
Funktionalität
Motoröldruck
Vorderer Ring austauschbar
Ja - Clip-on
Modell mit vorderem Ring
Chrom-Dreieck
Kommunikation
Analog
Kategorie
Manometer
Status des Artikels
Abgelaufenes Produkt

Besondere Bestellnummern

isbn
90262000
ean13
7640178729322
Hersteller-Teilenummer (MPN)
A2C59514200
