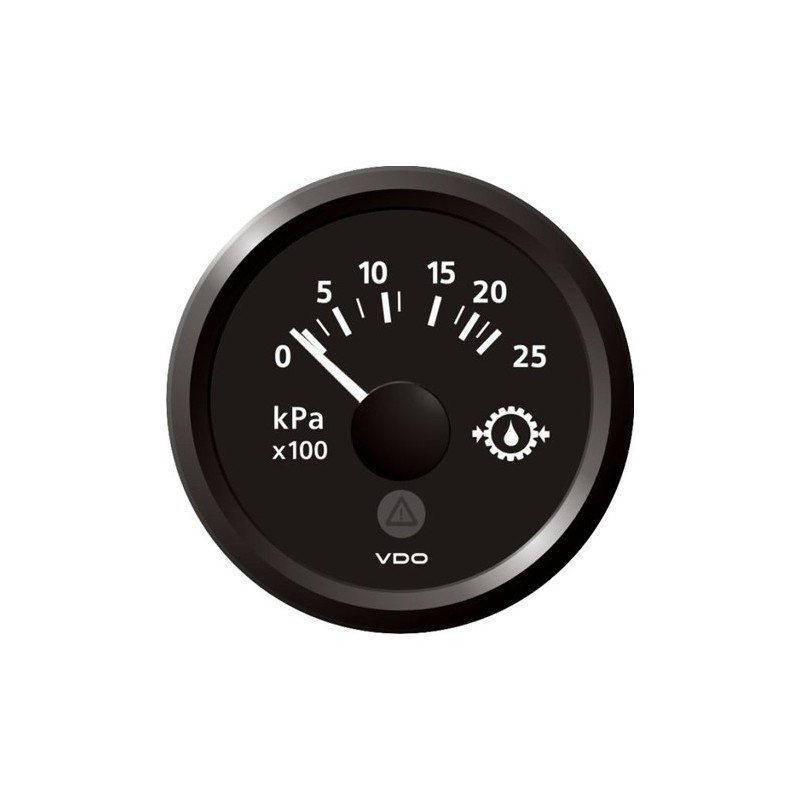

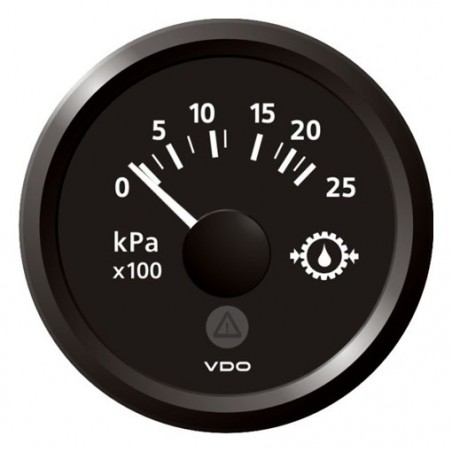

Veratron ViewLine Getriebeöldruck 25kPa Schwarz 52mm

Teilenummer:
Veratron A2C59514140
  • Farbe: Schwarz
  • Durchmesser des Paneellochs: 52 mm - 2 1/16"
  • Messbereich: 0 bis 25 kPa x 100
  • Front: Doppelverglasung - Antibeschlag
  • Einzelhandelsverpackung 1 Manometer
Logistische Informationen:
BestellbarKlicken Sie hier für detaillierte Informationen.
  • Gewicht: 0.50kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Funktionsbeschreibung ViewLine Getriebeöl-Manometer:

Veratron ViewLine A2C59514140 Spezifikationen:

Abmessungen und Montage:

Eingebauter (Loch-) Durchmesser und Außendurchmesser:52 mm - 2 1/16 Zoll und 59,25 mm - 2 1/3 Zoll
Einbautiefe:50 mm
Plattenstärke mit Spinlock-Mutter:0,5 mm - 20 mm
Plattenstärke mit Halterungsmontage:2 mm - 15 mm (optional)
Unterbündige Montage:Optionales Kit A2C59510864

Funktional:

Getriebeöldruck:0 bis 25 kPa x 100
Eingangssignal Getriebeöldruck:Veratron Drucksensor 10 bis 184 Ohm
Messgenauigkeit: < 4% der vollen Schale
Knotenpunkt:Hirschmann 8-poliger MQS-Steckverbinder

Ernährung:

Versorgungsspannung:10 bis 32 V DC
Leistungsaufnahme:< 140 mA inkl. Warn-LED
Verpolungsschutz:Ja - 5 Minuten
Kurzschlussfestigkeit:Ja - 1 Minute

Skala & Zeiger:

Maßstab:90°
Farbe der Skala:Schwarz
Maßstabsgetreue Beleuchtung:Gelbe LED-Hintergrundbeleuchtung 605nm
Nadel:Weiß mit LED-Beleuchtung
Alarm-LED:Rot (632nm)
Programmieren:Veratron USB-Software-Kit

Ausführung:

Modell:Veratron ViewLine Marine
Frontglas Typ:Doppelt - Anti-Beschlag - Blendfrei
Standard-Frontring:Dreieck schwarz (austauschbar)

Schutzart und Zertifizierung:

Schutzklasse vorne:IP67 (IEC 60529)
RückenschutzklasseSchutzart IP52
Relative Luftfeuchtigkeit:Maximal 95%
Betriebstemperatur:-30°C bis +80°C (vorderer Kunststoffring)
CE-Zertifizierung:Ja
DNV GL Zertifizierung:Ja
Vibrationstest25G - 6ms - 1Hz
Schocktest:100G - 11 ms
Fallversuch:1 Meter - 3x
Feuersicherheit:UL94-VD

Verkaufsverpackungen:

  • Veratron ViewLine Schwarzes A2C59514140 Getriebeöldruckmessgerät
  • Kabel mit Hirschmann-Stecker 8-polig
  • Frontring Dreieck schwarz (austauschbar)
  • Spinlock-Mutter
  • Gummi-Dichtung
  • QR-Code
  • Sicherheits- und Installationshinweise
  • Lieferung ohne Veratron Getriebeöldrucksensor
A2C59514140

Technische Daten

Druckmessbereich
0 - 25 kPa x 100
Warnhinweis
Rote LED über Plus und Minus
Stromversorgung
8 - 32 Volt Gleichstrom
Verpackung
VDO Einzelhandel mit Instrumenten
Anwendung
VDO Motorsteuerung
Signal analog
10 - 184 Ohm
Reihe
Veratron ViewLine Einzelhandel
Meterwaage
Knöchel
Linse
Doppelter Antibeschlagschutz aus Kunststoff
Farbe
Schwarz
IP-Klasse vorne
IP67 (IEC 60529)
Eingabe
Analog
Größe der Installation
52 mm - 2 1/16 Zoll
Funktionalität
Getriebeöldruck
Vorderer Ring austauschbar
Ja - Clip-on
Modell mit vorderem Ring
Schwarzes Dreieck
Kommunikation
Analog
Kategorie
Manometer
Status des Artikels
Bestellbar

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
A2C59514140
