Steuermodule: A2C59506156 VDO
search
  • Steuermodule: A2C59506156 VDO

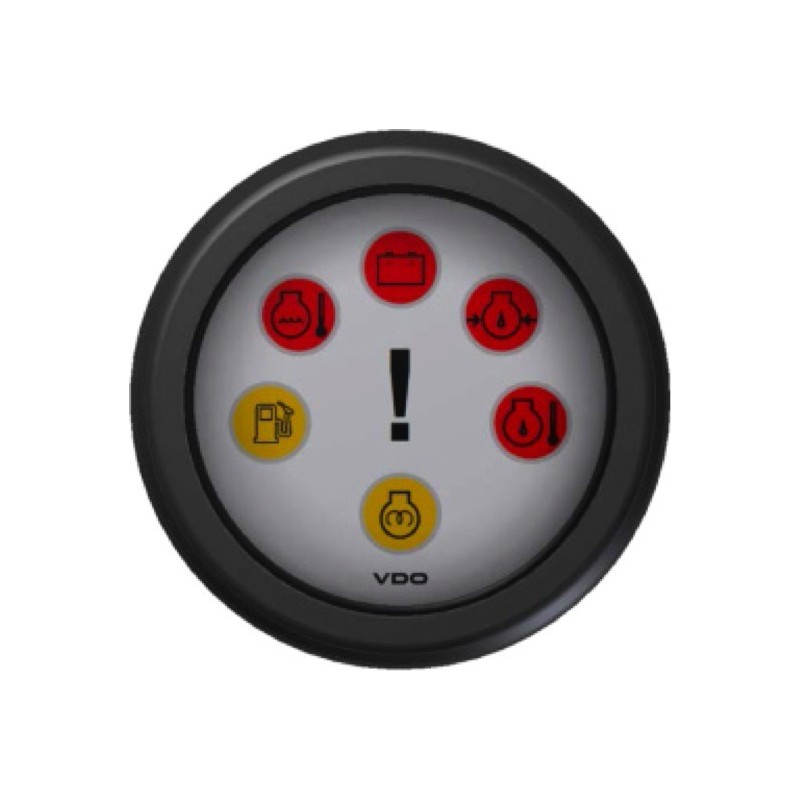

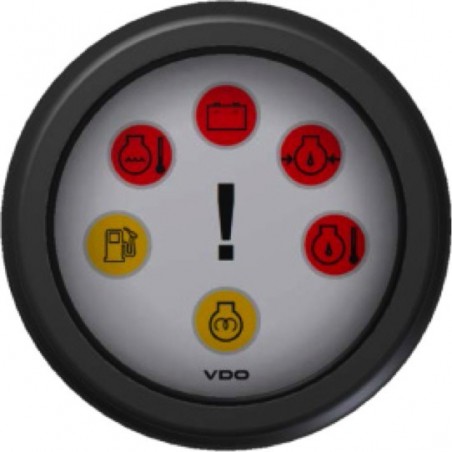

Veratron ViewLine Led Motor Controller Weiß 52mm

Teilenummer:

Veratron A2C59506156

  • Farbe: Weiß
  • Durchmesser des Paneellochs: 52 mm - 2 1/16"
  • 6 x ISO-Kontroll-LED
  • Front: Doppelverglasung - Antibeschlag
  • Einzelhandelsverpackung 1 Motorsteuerung
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • Gewicht: 0.50kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Funktionsbeschreibung ViewLine LED-Motorsteuerungsmoduls:

Veratron ViewLine A2C59506156 Spezifikationen:

Abmessungen und Montage:

Eingebauter (Loch-) Durchmesser und Außendurchmesser: 52 mm - 2 1/16 Zoll und 59,25 mm - 2 1/3 Zoll
Einbautiefe: 50 mm
Plattenstärke mit Spinlock-Mutter: 0,5 mm - 20 mm
Plattenstärke mit Halterungsmontage: 2 mm - 15 mm (optional)
Unterbündige Montage: Optionales Kit A2C59510864

Funktional:

Eingang: 6 Schließer mit Masse
LED WL1 Gelb: ISO-Symbol Kraftstoffstand
LED WL2 Rot: ISO-Symbol Kühlwassertemperatur
LED WL3 Rot: ISO-Symbol Batteriespannung
LED WL4 Rot: ISO-Öldruck-Symbol
LED WL5 Rot: ISO-Symbol Öltemperatur
LED WL6 gelb: Vorwärmen des ISO-Symbols
Geeignete Sensoren: Veratron Druckschalter
Veratron Temperaturschalter
Universelle Schließer
Knotenpunkt: Hirschmann 8-poliger MQS-Steckverbinder

Ernährung:

Versorgungsspannung: 8 bis 16 Volt
Leistungsaufnahme: 20mA pro Warn-LED
Verpolungsschutz: Keine Veratron
Kurzschlussfestigkeit: Keine Veratron

Maßstab:

Skalenfarbe: WeißSkalenbeleuchtung: Bernsteinfarbene LED-Hintergrundbeleuchtung 605 nm

Ausführung:

Modell: Veratron ViewLine Marine
Frontglas Typ: Doppelt - Anti-Beschlag - Blendfrei
Standard-Frontring: Rund weiß (austauschbar)

Schutzart und Zertifizierung:

Schutzklasse vorne: IP67 (IEC 60529)
Rückenschutzklasse Schutzart IP52
Relative Luftfeuchtigkeit: Maximal 95%
Betriebstemperatur: -30°C bis +80°C (vorderer Kunststoffring)
CE-Zertifizierung: Ja
DNV GL Zertifizierung: Ja
Vibrationstest 25G - 6ms - 1Hz
Schocktest: 100G - 11 ms
Fallversuch: 1 Meter - 3x
Feuersicherheit: UL94-VD

Verkaufsverpackungen:

  • Veratron ViewLine weiße A2C59506156 Motorsteuerungsanzeige
  • Kabel mit Hirschmann-Stecker 8-polig
  • Frontring rund weiß (austauschbar)
  • Spinlock-Mutter
  • Gummi-Dichtung
  • QR-Code
  • Sicherheits- und Installationshinweise
  • Lieferung ausgenommen Veratron Druck- und Temperaturschalter
A2C59506156

Technische Daten

Messbereich
6 x ISO-Symbol-LED
Warnhinweis
Rote LED über Plus und Minus
Stromversorgung
8 - 12 Volt Gleichstrom
Verpackung
VDO Einzelhandel mit Instrumenten
Anwendung
VDO Motorsteuerung
Signal analog
6 Kontakte
Reihe
Veratron ViewLine Einzelhandel
Linse
Doppelter Antibeschlagschutz aus Kunststoff
Farbe
Weiß
IP-Klasse vorne
IP67 (IEC 60529)
Eingabe
Kontakte knüpfen
Größe der Installation
52 mm - 2 1/16 Zoll
Funktionalität
LED-Motorsteuerung
Vorderer Ring austauschbar
Ja - Clip-on
Modell mit vorderem Ring
Weiße Runde
Kommunikation
Kontakte knüpfen
Kategorie
Steuermodule
Status des Artikels
Abgelaufenes Produkt

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
A2C59506156
