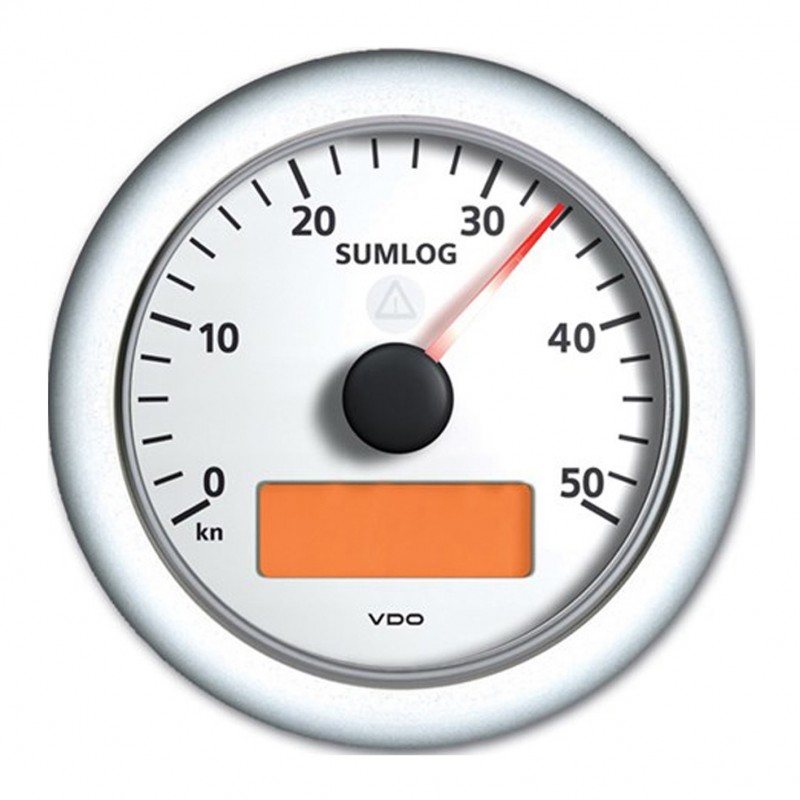

Veratron ViewLine Sumlog & Kompass 50kn Weiß 85mm
Teilenummer:
Veratron A2C59514257
- Farbe: Weiß
- Durchmesser des Paneellochs: 85 mm - 3 3/8"
- Messbereich: 0 bis 50 Knoten
- Front: Doppelverglasung - Antibeschlag
- Verkaufsverpackung 1 Combi Sumlog - Kompass
Logistische Informationen:
- HS Code: 90148000
- Gewicht: 0.50kg
Funktionsbeschreibung ViewLine Sumlog Kombikompass:
Veratron ViewLine A2C59514257 Spezifikationen:
Abmessungen und Montage:
| Eingebauter (Loch-) Durchmesser und Außendurchmesser: | 85 mm - 3 3/8 Zoll und 93 mm 3 2/3 Zoll |
| Einbautiefe: | 50 mm |
| Plattenstärke mit Spinlock-Mutter: | 0,5 mm - 20 mm |
| Plattenstärke mit Halterungsmontage: | 2 mm - 15 mm (optional) |
| Unterbündige Montage: | Optionales Kit A2C59510864 |
Funktional:
| Analoger Drehzahlmessbereich: | 0 bis 50 Knoten |
| Display-Funktionen (sensorabhängig): | Geschwindigkeit des Bootes Zurückgelegte Strecke Tiefe Wassertemperatur Kompass-Kurs Rennen über den Boden GPS-Zeituhr Voltmeter |
| Eingangssignal Sumlog Kombikompass: | NMEA 0183 Signal - GPS-Sensor - Hall-Sensor - Kompass-Sensor |
| Geeignete Sensoren: | X11-719-000-053 Wandler® NMEA 0183 Wandler für die Heckmontage X11-719-000-058 Geber® NMEA 0183 Geber für Durchbruchmontage |
| Messgenauigkeit: | < 2,5 % des Skalenendwerts |
| Knotenpunkt: | Hirschmann 8- und 14-poliger MQS-Steckverbinder |
Ernährung:
| Versorgungsspannung: | 8,5 bis 32 V DC |
| Leistungsaufnahme: | < 150 mA inkl. Warn-LED |
| Verpolungsschutz: | Ja - 5 Minuten |
| Kurzschlussfestigkeit: | Ja - 1 Minute |
Skala & Zeiger:
| Maßstab: | 240° |
| Farbe der Skala: | Weiß |
| Maßstabsgetreue Beleuchtung: | Gelbe LED-Hintergrundbeleuchtung 605nm |
| Nadel: | Rot mit LED-Beleuchtung |
| Alarm-LED: | Rot (632nm) |
| Programmieren: | Veratron USB-Software-Kit |
Ausführung:
| Modell: | Veratron ViewLine Marine |
| Frontglas Typ: | Doppelt - Anti-Beschlag - Blendfrei |
| Standard-Frontring: | Rund weiß (austauschbar) |
Schutzart und Zertifizierung:
| Schutzklasse vorne: | IP67 (IEC 60529) |
| Rückenschutzklasse | Schutzart IP52 |
| Relative Luftfeuchtigkeit: | Maximal 95% |
| Betriebstemperatur: | -30°C bis +80°C (vorderer Kunststoffring) |
| CE-Zertifizierung: | Ja |
| DNV GL Zertifizierung: | Ja |
| Vibrationstest | 25G - 6ms - 1Hz |
| Schocktest: | 100G - 11 ms |
| Fallversuch: | 1 Meter - 3x |
| Feuersicherheit: | UL94-VD |
Verkaufsverpackungen:
- Veratron ViewLine Weiß A2C59514257 Sumlog & Kompass
- Kabel mit Hirschmann-Stecker 8 & 14-polig
- Frontring rund weiß (austauschbar)
- Spinlock-Mutter
- Gummi-Dichtung
- QR-Code
- Sicherheits- und Installationshinweise
- Lieferung exkl. Veratron Sumlog & Kompass Sensor PB-150
A2C59514257
Technische Daten
- Messbereich der Geschwindigkeit
- 0 - 50 Kn
- Warnhinweis
- Rote LED über Plus und Minus
- Stromversorgung
- 8 - 32 Volt Gleichstrom
- Verpackung
- VDO Einzelhandel mit Instrumenten
- Anwendung
- VDO Navigation
- Reihe
- Veratron ViewLine Einzelhandel
- Linse
- Doppelter Antibeschlagschutz aus Kunststoff
- Farbe
- Weiß
- IP-Klasse vorne
- IP67 (IEC 60529)
- Eingabe
- NMEA-0183
- Größe der Installation
- 85 mm - 3 3/8 Zoll
- Funktionalität
- Sumlog Kombi-Kompass
- Vorderer Ring austauschbar
- Ja - Clip-on
- Modell mit vorderem Ring
- Weiße Runde
- Kommunikation
- NMEA 0183
- Kategorie
- Navigationsinstrumente
- Status des Artikels
- Bestellbar
Besondere Bestellnummern
- isbn
- 90148000
- Hersteller-Teilenummer (MPN)
- A2C59514257
Veratron A2C59514257
- Farbe: Weiß
- Durchmesser des Paneellochs: 85 mm - 3 3/8"
- Messbereich: 0 bis 50 Knoten
- Front: Doppelverglasung - Antibeschlag
- Verkaufsverpackung 1 Combi Sumlog - Kompass
