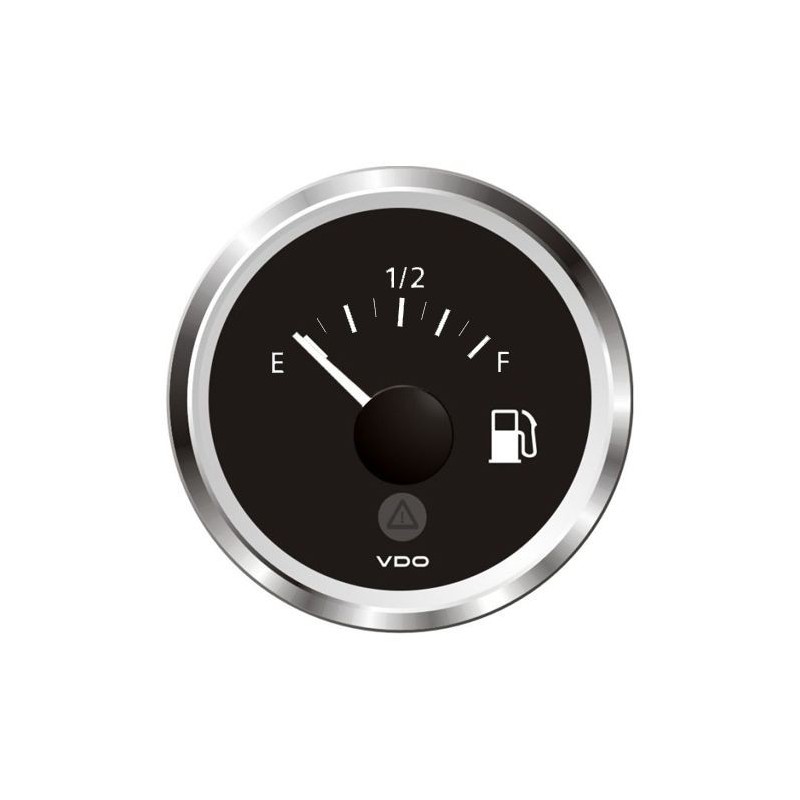

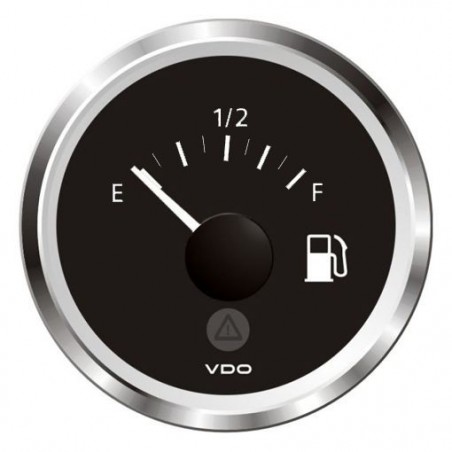

Veratron ViewLine - 52mm Schwarz Kraftstoffstand E-F - 3-180 Ohm - 12-24V DLTC
Teilenummer:
Veratron A2C59514092
- Farbe: Schwarz
- Durchmesser des Paneellochs: 52 mm - 2 1/16"
- Messbereich: E -1/2 - F = 3 - 180 Ohm
- Front: Doppelverglasung - Antibeschlag
- Einzelhandelsverpackung 1 Tankanzeige
Logistische Informationen:
- HS Code: 90261000
- Ean Code: 7640178724990
- Gewicht: 0.45kg
Funktionsbeschreibung ViewLine Kraftstoffstandsanzeige:
Veratron ViewLine A2C59514092 Spezifikationen:
Abmessungen und Montage:
| Eingebauter (Loch-) Durchmesser und Außendurchmesser: | 52 mm - 2 1/16 Zoll und 59,25 mm - 2 1/3 Zoll |
| Einbautiefe: | 50 mm |
| Plattenstärke mit Spinlock-Mutter: | 0,5 mm - 20 mm |
| Plattenstärke mit Halterungsmontage: | 2 mm - 15 mm (optional) |
| Unterbündige Montage: | Optionales Kit A2C59510864 |
Funktional:
| Messbereich des Kraftstoffstandes: | E -1/2 - F |
| Widerstand leer: | 3 Ohm |
| Widerstand voll: | 180 Ohm |
| Eingangssignal für den Kraftstoffstand: | Veratron Siphon Schwimmer 3 - 180 Ohm EU |
| Messgenauigkeit: | < 3,6° des Skalenendwerts |
| Knotenpunkt | Hirschmann 8-poliger MQS-Steckverbinder |
Ernährung:
| Versorgungsspannung: | 8 - 32 V Gleichstrom |
| Leistungsaufnahme: | < 140 mA inkl. Warn-LED |
| Verpolungsschutz: | Ja - 5 Minuten |
| Kurzschlussfestigkeit: | Ja - 1 Minute |
Skala & Zeiger:
| Maßstab: | 90° |
| Farbe der Skala: | Schwarz |
| Maßstabsgetreue Beleuchtung: | Gelbe LED-Hintergrundbeleuchtung 605nm |
| Nadel: | Weiß mit LED-Beleuchtung |
| Alarm-LED: | Rot (632nm) |
| Programmieren: | Veratron USB-Software-Kit |
Ausführung:
| Modell: | Veratron ViewLine Marine |
| Frontglas Typ: | Doppelt - Anti-Beschlag - Blendfrei |
| Standard-Frontring: | Dreieck chrom (austauschbar) |
Schutzart und Zertifizierung:
| Schutzklasse vorne: | IP67 (IEC 60529) |
| Rückenschutzklasse | Schutzart IP52 |
| Relative Luftfeuchtigkeit: | Maximal 95% |
| Betriebstemperatur: | -30°C bis +70°C (Frontring chrom) |
| CE-Zertifizierung: | Ja |
| DNV GL Zertifizierung: | Ja |
| Vibrationstest: | 25G - 6ms - 1Hz |
| Schocktest: | 100G - 11 ms |
| Fallversuch: | 1 Meter - 3x |
| Feuersicherheit: | UL94-VD |
Verkaufsverpackungen:
- Veratron ViewLine Schwarz A2C59514092 Kraftstoffstandsanzeige
- Kabel mit Hirschmann-Stecker 8-polig
- Frontring dreieckig chrom (austauschbar)
- Spinlock-Mutter
- Gummi-Dichtung
- QR-Code
- Sicherheits- und Installationshinweise
- Lieferung ohne Veratron Kraftstoffsensor
A2C59514092
Technische Daten
- Füllstand-Messbereich
- E - 1/2 - F
- Warnhinweis
- Rote LED über Plus und Minus
- Stromversorgung
- 8 - 32 Volt Gleichstrom
- Verpackung
- VDO Einzelhandel mit Instrumenten
- Anwendung
- VDO Füllstandsmessung
- Signal analog
- Leer - Voll : 3 - 180 Ohm
- Reihe
- Veratron ViewLine Einzelhandel
- Linse
- Doppelter Antibeschlagschutz aus Kunststoff
- Farbe
- Schwarz
- IP-Klasse vorne
- IP67 (IEC 60529)
- Eingabe
- Analog
- Größe der Installation
- 52 mm - 2 1/16 Zoll
- Funktionalität
- EU-Siphon schwimmt 3-180 Ohm
- Vorderer Ring austauschbar
- Ja - Clip-on
- Modell mit vorderem Ring
- Chrom-Dreieck
- Kommunikation
- Analog
- Kategorie
- Kraftstoffstandsanzeiger
- Status des Artikels
- Abgelaufenes Produkt
Besondere Bestellnummern
- isbn
- 90261000
- ean13
- 7640178724990
- Hersteller-Teilenummer (MPN)
- A2C59514092
Veratron A2C59514092
- Farbe: Schwarz
- Durchmesser des Paneellochs: 52 mm - 2 1/16"
- Messbereich: E -1/2 - F = 3 - 180 Ohm
- Front: Doppelverglasung - Antibeschlag
- Einzelhandelsverpackung 1 Tankanzeige
