Continental VDO Öltemperatursensor 150°C 1/8-27 NPTF

Teilenummer:

VDO 323-801-009-001D

  • Temperaturmessbereich: +50°C bis +150°C
  • Gewinde: 1/8-27 NPTF
  • Nennwiderstand: 322,8 - 18,6 Ohm
  • Leistung: Min zu Masse
  • Kein Warnkontakt
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • HS Code: 90259000
  • Gewicht: 0.50kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Technische Beschreibung Motor- und Getriebeöltemperatursensor:

VDO 323 801 009 001D Spezifikationen:

Mechanische Eigenschaften:

Messbereich der Temperatur: +50 °C bis +150 °C
Minimale - Maximale Betriebstemperatur: -40 °C bis +180 °C

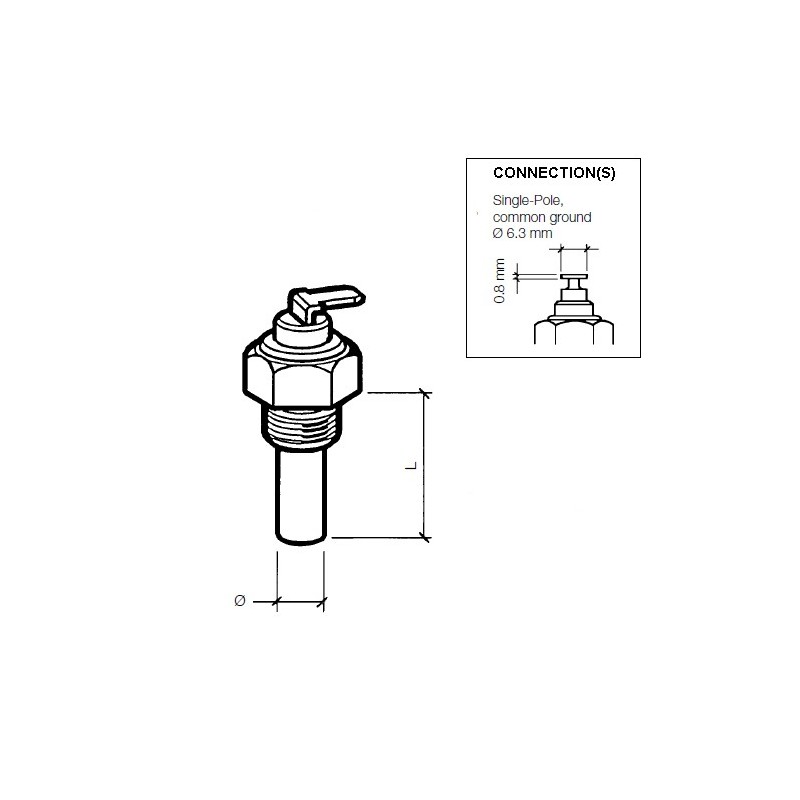

Spirale: 1/8-27 NPTF
Sensorlänge + Gewinde (L): ca. 22 mm
Durchmesser des Sensors: 8,2 mm
Drehmoment: 10 Nm
Temperatur Medium: Öl - Erdöl - Diesel - Benzin - Luft - Wasser - Kühlmittel

Elektrische Eigenschaften:

Stromversorgung: 6 - 24 V Gleichstrom
Widerstandswert: 322,8 - 18,6 Ohm
Ausgangssignal des Temperatursensors: 1-polig min bis Masse
Warnkontakt: Nein
Warnfunktion: Optionaler VDO A2C59510886 Makepoint-Schalter
Anschluss Temperatursensor: Runder Stecker 6,3 x 0,8 mm

Datenblätter und Tabellen:

VDO Fahrzeugelektronik-Katalog 2014: Seite 136 - 137
Art der Verbindung: Modell: C
VDO en du Temperatursensoren-Tabellen: VDO Tabelle: 2 - (Siehe Bilder)
Temperatur 100 °C > Widerstand: 100 °C = 61,92 Ohm ± 5,49 Ohm
VDO Temperatursensoren werden unter anderem eingesetzt in: Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge

Verkaufsverpackungen:

  • VDO 323 801 009 001D Temperatursensor
  • VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
323-801-009-001D

Technische Daten

Temperatur-Messbereich
+50°C bis +150°C
Warnkontakt
Nein
Stromversorgung
6 - 24 Volt Gleichstrom
Verpackung
VDO Sensor Verkaufsverpackung
Ausgabesignal
322,8 - 18,6 Ohm
Anwendung
VDO Motorsteuerung
Signal analog
322,8 - 18,6 Ohm
Sensor-Signal
Minus in der Masse
Sensor-Steckverbinder
Flachstecker T-Modell 6,3 x 0,8 mm
Spirale
1/8" - 27 NPTF Stecker
Funktionalität
Öltemperatur
Typ des Steckverbinders
Flachstecker T-Modell 6,3 x 0,8 mm
Kommunikation
Analog
Kategorie
Temperatursensoren
Status des Artikels
Abgelaufenes Produkt
Alternatives Format
323 801 009 001P
323/801/9/1D

Besondere Bestellnummern

isbn
90259000
Hersteller-Teilenummer (MPN)
323-801-009-001D
