Continental VDO 323-801-010-003K - Öltemperaturfühler 150°C - M12
Teilenummer:
VDO 323-801-010-003K
- Temperaturmessbereich: +50°C bis +150°C
- Gewinde: M12 x 1,5
- Nennwiderstand: 322,8 - 18,6 Ohm
- Leistung: Min zu Masse
- Kein Warnkontakt
Logistische Informationen:
- Gewicht: 0.50kg
Technische Beschreibung Motor- und Getriebeöltemperatursensor:
VDO 323 801 010 003K Spezifikationen:
Mechanische Eigenschaften:
| Messbereich der Temperatur: | +50 °C bis +150 °C |
| Minimale - Maximale Betriebstemperatur: | -40 °C bis +180 °C |
| Spirale: | M12 x 1,5 Zoll |

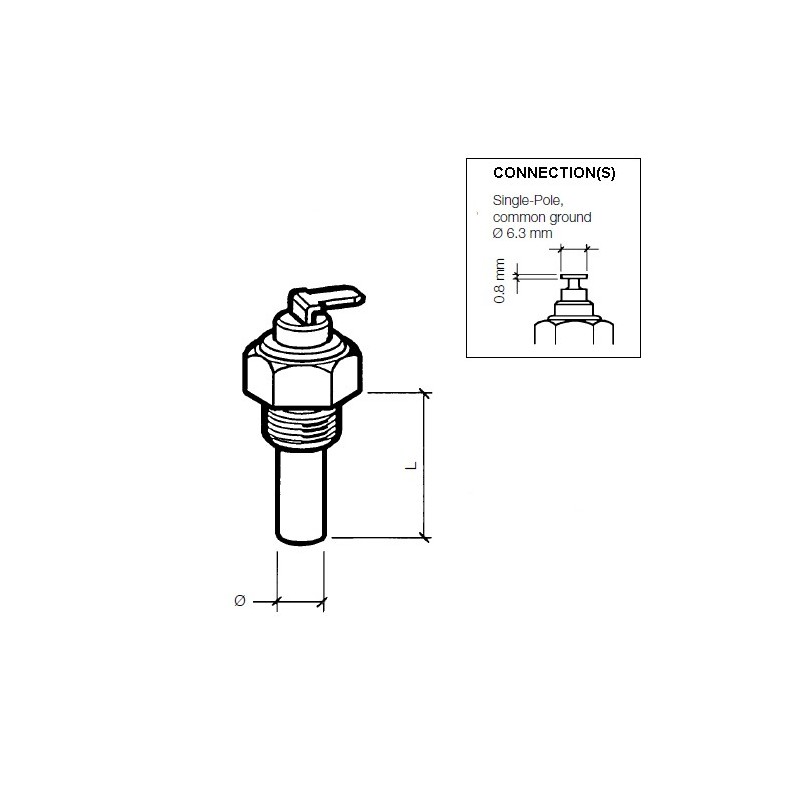

| Sensorlänge + Gewinde (L): | ca. 22 mm |
| Durchmesser des Sensors: | 6,9 mm |
| Drehmoment: | 15 Nm |
| Temperatur Medium: | Öl - Erdöl - Diesel - Benzin - Luft - Wasser - Kühlmittel |
Elektrische Eigenschaften:
| Stromversorgung: | 6 - 24 V Gleichstrom |
| Widerstandswert: | 322,8 - 18,6 Ohm |
| Ausgangssignal des Temperatursensors: | 1-polig min bis Masse |
| Warnkontakt: | Nein |
| Warnfunktion: | Optionaler VDO A2C59510886 Makepoint-Schalter |
| Anschluss Temperatursensor: | Runder Stecker 6,3 x 0,8 mm |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 136 - 137 |
| Art der Verbindung: | Modell: C |
| VDO en du Temperatursensoren-Tabellen: | VDO Tabelle: 2 - (Siehe Bilder) |
| Temperatur 100 °C > Widerstand: | 100 °C = 61,92 Ohm ± 5,49 Ohm |
| VDO Temperatursensoren werden unter anderem eingesetzt in: | Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge |
Verkaufsverpackungen:
- VDO 323 801 010 003K Temperatursensor
- VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
323-801-010-003K
Technische Daten
- Temperatur-Messbereich
- +50°C bis +150°C
- Warnkontakt
- Nein
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Ausgabesignal
- 322,8 - 18,6 Ohm
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 322,8 - 18,6 Ohm
- Sensor-Signal
- Minus in der Masse
- Sensor-Steckverbinder
- Flachstecker T-Modell 6,3 x 0,8 mm
- Spirale
- M12 x 1,5 Stecker
- Funktionalität
- Öltemperatur
- Typ des Steckverbinders
- Flachstecker T-Modell 6,3 x 0,8 mm
- Kommunikation
- Analog
- Kategorie
- Temperatursensoren
- Status des Artikels
- Abgelaufenes Produkt
- Alternatives Format
- 323 801 010 003 TSD.
323/801/10/3K - Nachfolger
- A2C1755410001
Besondere Bestellnummern
- Hersteller-Teilenummer (MPN)
- 323-801-010-003K
