VDO Kühlwassersensor 120°C - 5/8-18 NF-3

Teilenummer:
VDO 323-803-004-004D
  • Temperaturmessbereich: +40 °C bis +120 °C
  • Gewinde: 5/8-18 NF-3
  • Nennwiderstand: 287,4 - 22,7 Ohm
  • Leistung: Min zu Masse
  • Ersatzprodukt auf Anfrage
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • Gewicht: 0.50kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Technische Beschreibung Temperatursensor des Kühlsystems:

VDO 323 803 004 004D Spezifikationen:

Mechanische Eigenschaften:

Messbereich der Temperatur:+40 °C bis +120 °C
Minimale - Maximale Betriebstemperatur:-40 °C bis +150 °C
Spirale:5/8-18 NF-3

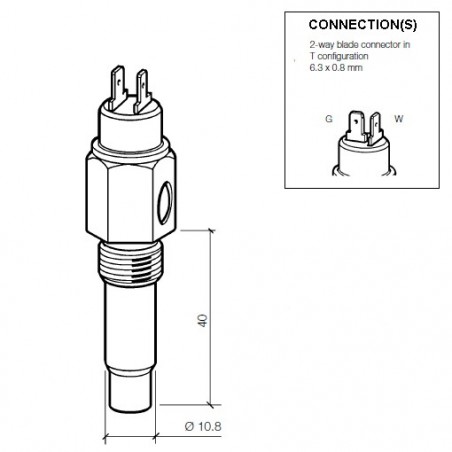

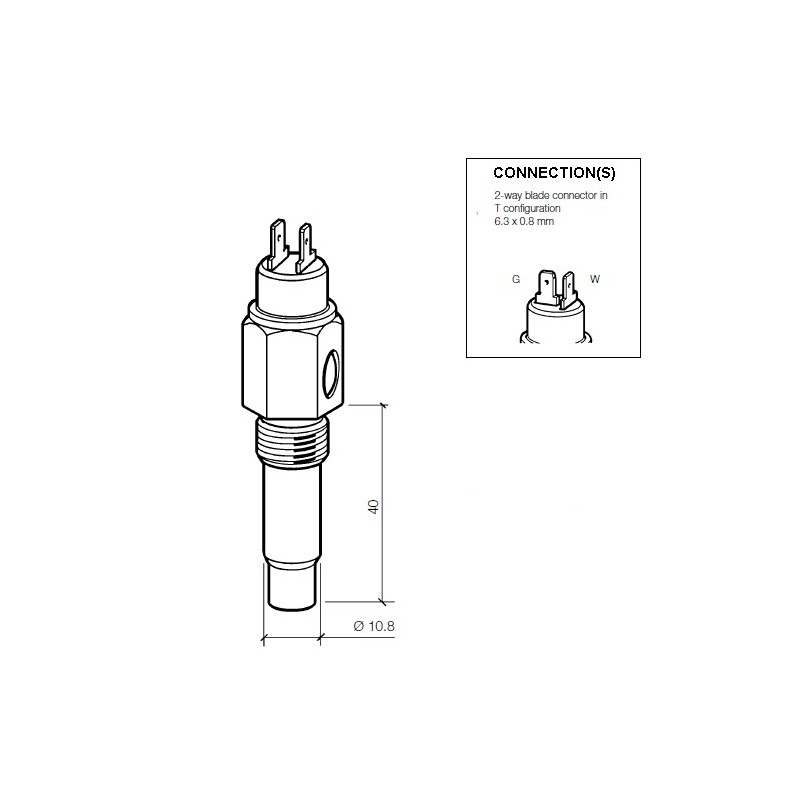

Sensorlänge + Gewinde (L):ca. 40 mm
Durchmesser des Sensors:ca. 10,8 mm
Drehmoment:20 Nm
Temperatur Medium:Öl - Erdöl - Diesel - Benzin - Luft - Wasser - Kühlmittel

Elektrische Eigenschaften:

Stromversorgung:6 - 24 V Gleichstrom
Widerstandswert:287,4 - 22,7 Ohm
Ausgangssignal des Temperatursensors:1-polig min bis Masse
Warnkontakt:95 ± 3
Warnkontakt laden1,2 bis 3 Watt induktionsfrei
Eigenschaften von WarnkontaktenKontakt schließt bei steigender Temperatur
Anschluss Temperatursensor:Flachstecker gerade T-Modell 6,3 x 0,8 mm
Anschluss des Warnkontakts:Flachstecker gerade T-Modell 6,3 x 0,8 mm

Datenblätter und Tabellen:

VDO Fahrzeugelektronik-Katalog 2014:Seite 142 - 143
Art der Verbindung:Modell: B
VDO und du Temperatursensoren Tabellen:VDO Tabelle: 1 - (Siehe Bilder)
Temperatur 100 °C > Widerstand:100 °C = 38,47 Ohm ± 2,98 Ohm
VDO Temperatursensoren werden unter anderem eingesetzt in:Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge

Ersatzprodukt für:

  • VDO 323 803 004 004D Temperatursensor
  • Auf Anfrage
323-803-004-004D

Technische Daten

Temperatur-Messbereich
+40°C bis +120°C
Warnkontakt-Steckverbinder
Flachstecker 6,3 x 0,8 mm
Warnkontakt
95 °C ± 3 °C
Stromversorgung
6 - 24 Volt Gleichstrom
Verpackung
VDO Sensor Verkaufsverpackung
Ausgabesignal
287,4 - 22,7 Ohm
Anwendung
VDO Motorsteuerung
Signal analog
287,4 - 22,7 Ohm
Sensor-Signal
Minus in der Masse
Sensor-Steckverbinder
Flachstecker 6,3 x 0,8 mm
Spirale
5/8" - 18 NF-3 Stecker
Funktionalität
Temperatur des Kühlwassers
Typ des Steckverbinders
Flachstecker 6,3 x 0,8 mm
Kommunikation
Analog
Kategorie
Temperatursensoren
Status des Artikels
Abgelaufenes Produkt
Alternatives Format
323 803 004 004D
323/803/4/4D

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
323-803-004-004D
