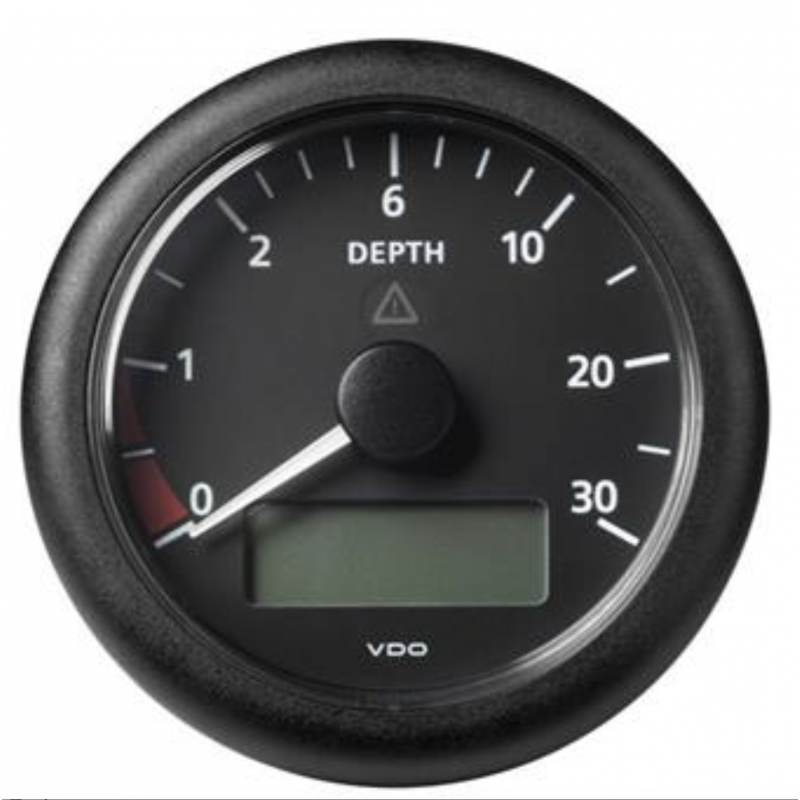

Veratron ViewLine Tiefenmesser 0-30m Schwarz 85mm
Teilenummer:
Veratron A2C59514247
- Farbe: Schwarz
- Durchmesser des Paneellochs: 85 mm - 3 3/8"
- Messbereich: 0 bis 30 Meter
- Front: Doppelverglasung - Antibeschlag
- Einzelhandelsverpackung 1 Tiefenmesser
Logistische Informationen:
- HS Code: 90148000
- Gewicht: 0.50kg
Funktionsbeschreibung ViewLine Echolot:
Veratron ViewLine A2C59514247 Spezifikationen:
Abmessungen und Montage:
| Eingebauter (Loch-) Durchmesser und Außendurchmesser: | 85 mm - 3 3/8 Zoll und 93 mm 3 2/3 Zoll |
| Einbautiefe: | 50 mm |
| Plattenstärke mit Spinlock-Mutter: | 0,5 mm - 20 mm |
| Plattenstärke mit Halterungsmontage: | 2 mm - 15 mm (optional) |
| Unterbündige Montage: | Optionales Kit A2C59510864 |
Funktional:
| Analoger Tiefenmessbereich: | 0 bis 30 Meter |
| Display-Funktionen (sensorabhängig): | Wassertemperatur Tiefe Tiefenalarm Uhr Voltmeter |
| Einstellungen und Steuerung: | Externe Drucktasten A2C59512684 |
| Alarm-Funktion: | Externer Veratron Summer X10236000002 |
| Eingangssignal des Tiefenmessers: | NMEA 0183 - DBT - DPT - MTW |
| Geeignete Sensoren: | X11-719-000-053 Wandler® NMEA 0183 Wandler für die Heckmontage X11-719-000-058 Geber® NMEA 0183 Geber für Durchbruchmontage Airmar DT800 |
| Messgenauigkeit: | < 2,5 % des Skalenendwerts |
| Knotenpunkt: | Hirschmann 8- und 14-poliger MQS-Steckverbinder |
Ernährung:
| Versorgungsspannung: | 8,5 bis 32 V DC |
| Leistungsaufnahme: | < 150 mA inkl. Warn-LED |
| Verpolungsschutz: | Ja - 5 Minuten |
| Kurzschlussfestigkeit: | Ja - 1 Minute |
Skala & Zeiger:
| Maßstab: | 240° |
| Farbe der Skala: | Schwarz |
| Maßstabsgetreue Beleuchtung: | Gelbe LED-Hintergrundbeleuchtung 605nm |
| Nadel: | Weiß mit LED-Beleuchtung |
| Alarm-LED: | Rot (632nm) |
| Programmieren: | Veratron USB-Software-Kit |
Ausführung:
| Modell: | Veratron ViewLine Marine |
| Frontglas Typ: | Doppelt - Anti-Beschlag - Blendfrei |
| Standard-Frontring: | Rund Schwarz (austauschbar) |
Schutzart und Zertifizierung:
| Schutzklasse vorne: | IP67 (IEC 60529) |
| Rückenschutzklasse | Schutzart IP52 |
| Relative Luftfeuchtigkeit: | Maximal 95% |
| Betriebstemperatur: | -30°C bis +80°C (vorderer Kunststoffring) |
| CE-Zertifizierung: | Ja |
| DNV GL Zertifizierung: | Ja |
| Vibrationstest | 25G - 6ms - 1Hz |
| Schocktest: | 100G - 11 ms |
| Fallversuch: | 1 Meter - 3x |
| Feuersicherheit: | UL94-VD |
Verkaufsverpackungen:
- Veratron ViewLine Schwarz A2C59514247 Tiefenmesser
- Kabel mit Hirschmann-Stecker 8 & 14-polig
- Frontring rund schwarz (austauschbar)
- Spinlock-Mutter
- Gummi-Dichtung
- QR-Code
- Sicherheits- und Installationshinweise
- Lieferung ohne Airmar Triducer Tiefenmesser Sensor
A2C59514247
Technische Daten
- Messbereich
- 0 - 30 Meter
- Warnhinweis
- Rote LED über Plus und Minus
- Stromversorgung
- 8 - 32 Volt Gleichstrom
- Verpackung
- VDO Einzelhandel mit Instrumenten
- Anwendung
- VDO Navigation
- Reihe
- Veratron ViewLine Einzelhandel
- Linse
- Doppelter Antibeschlagschutz aus Kunststoff
- Farbe
- Schwarz
- IP-Klasse vorne
- IP67 (IEC 60529)
- Eingabe
- NMEA-0183
- Größe der Installation
- 85 mm - 3 3/8 Zoll
- Funktionalität
- Tiefe
- Vorderer Ring austauschbar
- Ja - Clip-on
- Modell mit vorderem Ring
- Schwarze Runde
- Kommunikation
- NMEA 0183
- Kategorie
- Navigationsinstrumente
- Status des Artikels
- Abgelaufenes Produkt
Besondere Bestellnummern
- isbn
- 90148000
- Hersteller-Teilenummer (MPN)
- A2C59514247
Veratron A2C59514247
- Farbe: Schwarz
- Durchmesser des Paneellochs: 85 mm - 3 3/8"
- Messbereich: 0 bis 30 Meter
- Front: Doppelverglasung - Antibeschlag
- Einzelhandelsverpackung 1 Tiefenmesser
