  • Drehzahl- und Drehzahlsensoren: A2C59513983 VDO

VDO Rechteck-Drehzahlsensor - M18

Teilenummer:

VDO A2C59513983

  • Sensortyp: Rechteck - 400Hz
  • Gewinde: M18 x 1,5 Außengewinde
  • Stromversorgung: 8 - 15V stabilisiert
  • Ausgang: Von Erde isoliert
  • Anschluss: Bajonett 4-polig 2,8mm
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • HS Code: 90299000
  • Ean Code: 4103590692542
  • Gewicht: 0.09kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Technische Beschreibung Rechteck-Drehzahl- und Drehzahlsensor:

VDO A2C 595 13983 Spezifikationen:

Mechanische Eigenschaften:

Spirale: M18 x 1,5 Zoll
Maximale Häufigkeit: 400 Hz = 24.000 Impulse pro Minute
Betriebstemperatur: -40°C bis +130°C
Sensorlänge über alles (L2): 74 mm
Länge des Sensorelements inkl. Gewinde (L1): ca. 25 mm
Durchmesser des Sensors: ca. 15,5 mm
Abstandssensor - Impulsgeber: 0,3 mm bis 1,4 mm
Arbeitszyklus: (t an + t aus) / t an = 1,43 bis 3,33

Elektrische Eigenschaften:

Stromversorgung: 8 - 15V stabilisiert
Ausgabesignal: Isoliert von der Masse
Knotenpunkt: Steckverbinder 4-polige Bajonettkontakte 3 x 0,8 mm
Leistungsaufnahme: 12 mA

Datenblätter - Tabellen:

2010 EU VDO Sensoren Katalog Download Seite 56 - 57

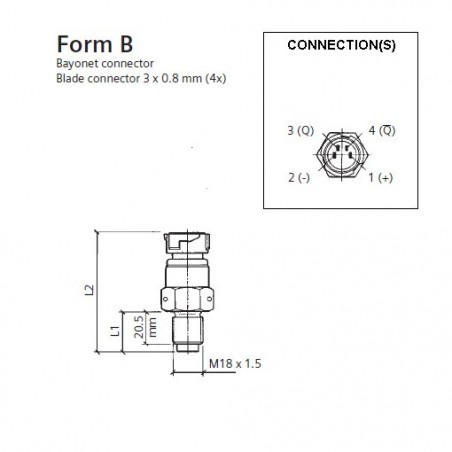

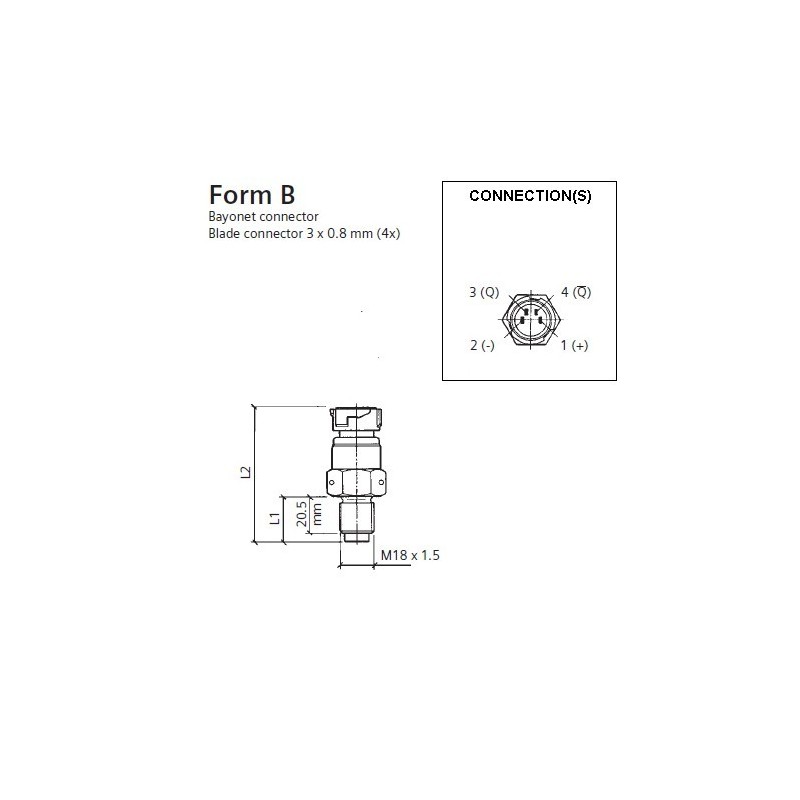

Bild: B

Verkaufsverpackungen:

  • VDO A2C59513983 Rechteck-Geschwindigkeitssensor
  • VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
VDO Continental I
A2C59513983

Technische Daten

Messbereich
0 - 400 Hz
Verpackung
VDO Sensor Verkaufsverpackung
Anwendung
VDO Motorsteuerung
Sensor-Typ
Drehzahl Rechteckwelle
Sensor-Signal
Isoliert von der Masse
Spirale
M18 x 1,5 Stecker
Herkunftsland
Tschechische Republik
Funktionalität
Rechteck-Sensoren
Typ des Steckverbinders
4-poliges Bajonett
Kategorie
Rechteck-Sensoren
Status des Artikels
Abgelaufenes Produkt

Besondere Bestellnummern

isbn
90299000
ean13
4103590692542
Hersteller-Teilenummer (MPN)
A2C59513983
