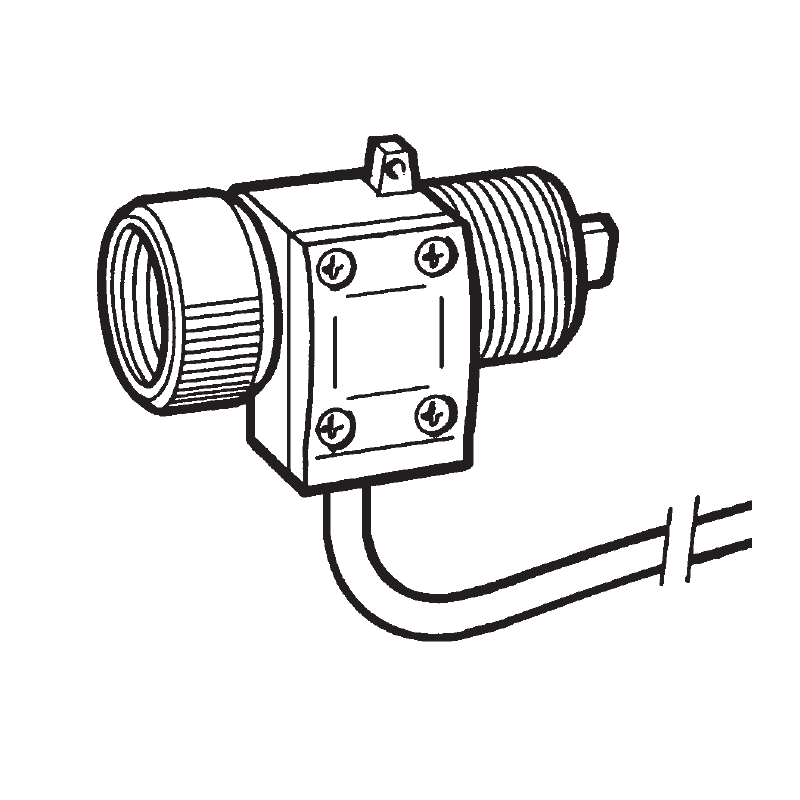

VDO Hall-Drehzahlmesser - 5.000 U/min - M22
Teilenummer:
VDO X10-340-006-001
- Sensortyp: Halle 5.000 U/min
- Gewinde: M22 x 1,5 Innengewinde
- Versorgungsspannung: 4,5 - 28V
- Ausgang: Von Erde isoliert
- Anschluss: 5 Meter Kabel
Logistische Informationen:
- Gewicht: 0.50kg
Technische Beschreibung Hall-Drehzahl und Drehzahlsensor:
VDO X10 340 006 001 Spezifikationen:
Mechanische Eigenschaften:
| Spirale: | M22 x 1,5 Buchse |
| Höchstgeschwindigkeit: | 5.000 U/min |
| Betriebstemperatur: | -40 °C bis +150 °C |
| Sensorlänge insgesamt: | 57,6 mm |
| Gewindelänge: | 8 mm ± 2 mm |
| Sensor-Antrieb: | 3,1 mm Stecker |
| Schutzart: | Schutzart IP 67 |
Elektrische Eigenschaften:
| Stromversorgung: | 4,5 - 28 V Gleichstrom |
| Ausgabesignal: | Isoliert von der Masse |
| Knotenpunkt: | 5 Meter Kabel |
| Leistungsaufnahme: | 9 mA |
| Anzahl der Impulse pro Umdrehung: | 8 |
Datenblätter - Tabellen:
| TU00-0340-5204620 Hall-Sensor 07/03 | Seite 4 |
| Bild: | 1 und 2 |
Verkaufsverpackungen:
- VDO X10-340-006-001 Hall-Drehzahlsensor
- VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
X10-340-006-001
Technische Daten
- Geschwindigkeit Messbereich
- 0 - 5.000 U/MIN
- Verpackung
- VDO Sensor Verkaufsverpackung
- Anwendung
- VDO Motorsteuerung
- Sensor-Typ
- RPM-Hall-Effekt
- Sensor-Signal
- Isoliert von der Masse
- Spirale
- M22 x 1,5 Buchse
- Funktionalität
- Hall-Effekt-Sensoren
- Typ des Steckverbinders
- 5 Meter Kabel
- Kategorie
- Hall-Effekt-Sensoren
- Status des Artikels
- Abgelaufenes Produkt
- Alternatives Format
- X10 340 006 001
X10/340/6/1
Besondere Bestellnummern
- Hersteller-Teilenummer (MPN)
- X10-340-006-001
VDO X10-340-006-001
- Sensortyp: Halle 5.000 U/min
- Gewinde: M22 x 1,5 Innengewinde
- Versorgungsspannung: 4,5 - 28V
- Ausgang: Von Erde isoliert
- Anschluss: 5 Meter Kabel
