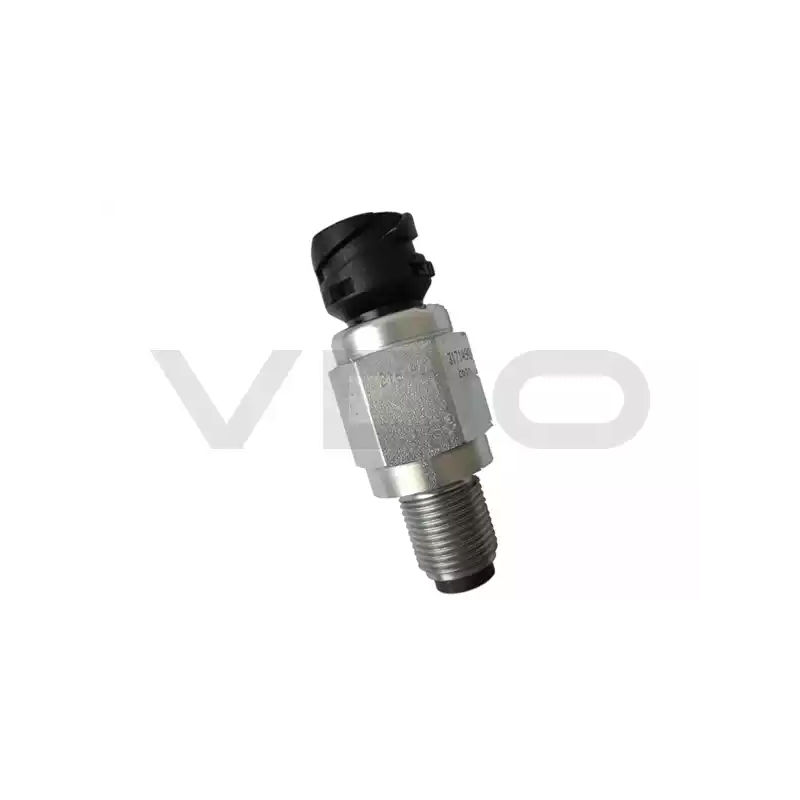

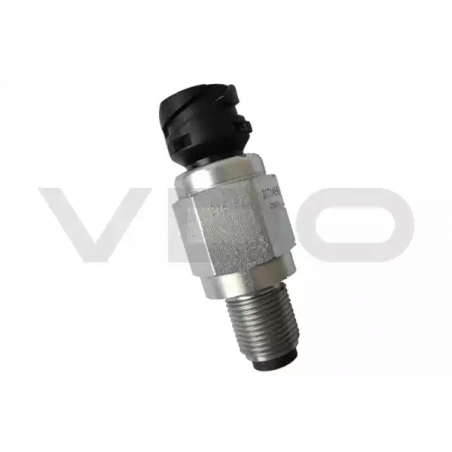

VDO Rechteck-Geschwindigkeitssensor
243,88 €
(inkl. MwSt.)
201,55 € (Zzgl. MwSt)
Teilenummer:
340-216-009-002Z
- Sendertyp: Blocking-Oszillator - 400Hz
- Stromversorgung: 8 - 15V Stabilisiert
- Sensorsignal: 2-poliger isolierter Rücklauf
- Stecker: Bajonett 4-polig 2,8mm
Logistische Informationen:
- HS Code: 90299000
- Ean Code: 4103590929495
- Gewicht: 0.11kg
Beschreibung Blocking-Oszillator-Tacho- und Tachosender:
VDO 340 216 005 001C Vollständige technische Daten:
Mechanische Eigenschaften:
| Faden: | M18 x 1,5 Stecker |
| Maximale Häufigkeit: | 400 Hz = 24.000 Impulse pro Minute |
| Betriebstemperatur: | -40°C bis +130°C |
| Absenderlänge über alles (L2): | 133 ± 1 mm |
| Länge des Senderelements inkl. Gewinde (L1): | 90,2 mm |
| Durchmesser des Absenders: | ca. 15,5 mm |
| Distanzgeber - Impulsgeber: | 0,3 mm bis 1,4 mm |
| Arbeitszyklus: | (t an + t aus) / t an = 1,43 bis 3,33 |
Elektrische Eigenschaften:
| Betriebsspannung: | 8 - 15V DC stabilisiert |
| Signalausgang: | Isolierter Rücklauf |
| Verbinder: | Steckverbinder 4-polige Bajonettkontakte 3 x 0,8 mm |
| Stromaufnahme: | 12 mA |
Datenblätter und Tabellen:
| 2010 EU VDO Sensoren Katalog Download | Seite 56 - 57 |
| Bild: | Ein |
Verkaufsverpackung:
- VDO 340-216-005-001C Sperroszillator-Drehzahlmesser - Tachosender
- VDO Sensoren werden - sofern nicht anders vermerkt - ohne Verbindungsmaterial geliefert
340-216-009-002Z
Technische Daten
- Messbereich
- 0 - 400 Hz
- Verpackung
- VDO Sensor Verkaufsverpackung
- Anwendung
- VDO Motorsteuerung
- Sensor-Typ
- Drehzahl Rechteckwelle
- Sensor-Signal
- Isoliert von der Masse
- Herkunftsland
- Tschechische Republik
- Funktionalität
- Rechteck-Sensoren
- Typ des Steckverbinders
- 4-poliges Bajonett
- Kategorie
- Rechteck-Sensoren
- Status des Artikels
- Bestellbar
- Alternatives Format
- 340 216 009 002Z
340/216/9/2Z
Besondere Bestellnummern
- isbn
- 90299000
- ean13
- 4103590929495
- Hersteller-Teilenummer (MPN)
- 340-216-009-002Z
340-216-009-002Z
- Sendertyp: Blocking-Oszillator - 400Hz
- Stromversorgung: 8 - 15V Stabilisiert
- Sensorsignal: 2-poliger isolierter Rücklauf
- Stecker: Bajonett 4-polig 2,8mm
