  • Druckschalter: 230-112-003-022C VDO

VDO Druckschalter 0,90 bar - M10

53,93 € (inkl. MwSt.)

44,57 € (Zzgl. MwSt)

Teilenummer:
VDO 230-112-003-022C
  • Druckschaltpunkt: 0,90 bar ± 0,15 bar
  • Gewinde: M10 x 1
  • Kontakt schließt bei Druckabfall
  • Leistung: Min zu Masse
  • Schaltleistung: maximal 5 Watt
Logistische Informationen:
BestellbarKlicken Sie hier für detaillierte Informationen.
  • HS Code: 85365080
  • Gewicht: 0.50kg
Menge

Technische Beschreibung Öldruckschalter:

VDO 230 112 003 022C Spezifikationen:

Mechanische Eigenschaften:

Druck-Schaltpunkt:0,90 bar ± 0,15 bar
Messbereich des Drucks:0 - 12 Balken
Maximaler Druck:30 Bar für 2 Sekunden

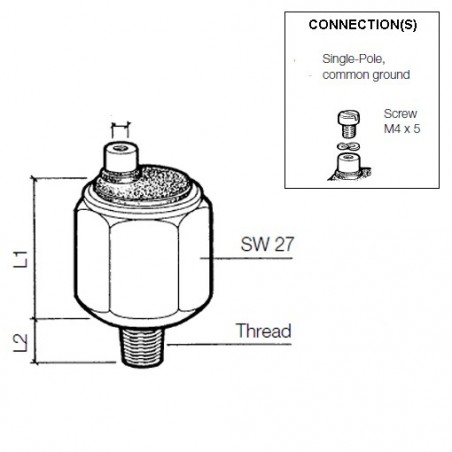

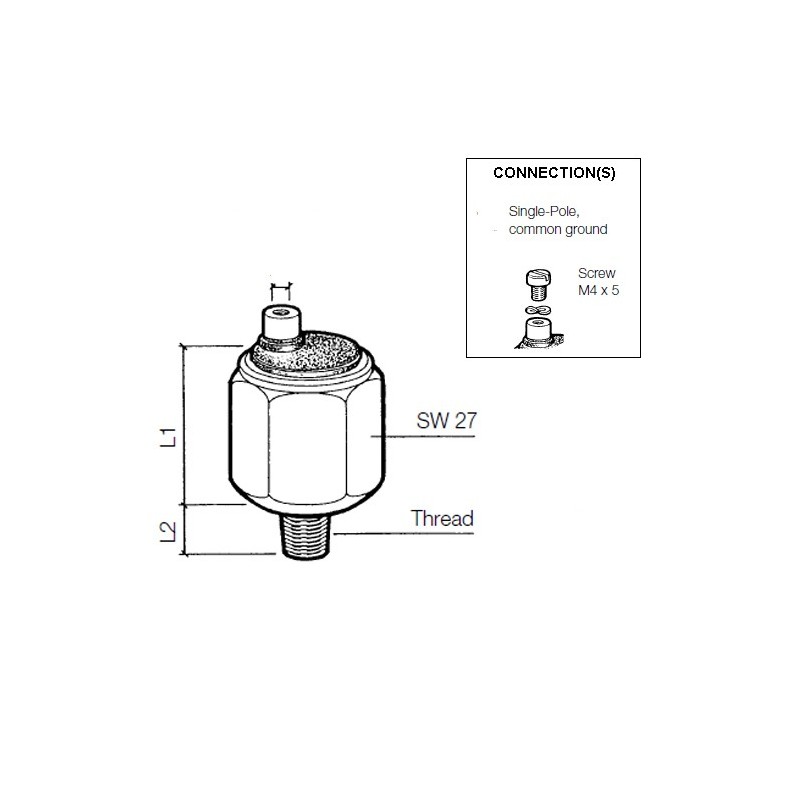

Spirale:M10 x 1 konisch kurz
Gewinde + Mutternlänge (L1):ca. 26 mm
Fadenlänge (L2):ca. 11 mm
Drehmoment:30 Nm
Betriebstemperatur:–25 °C bis +120 °C
Anlage:Sechskant 27 mm mit Belüftungsventil
Druck Medium:Öl - Erdöl - Diesel - Benzin - Luft

Elektrische Eigenschaften:

Stromversorgung:6 - 24 V Gleichstrom
Funktion des Schalters:Kontakt schließt bei einem Druck < 0,90 Bar
Ausgangssignal des Druckschalters:1-polig min bis Masse
Antwort des Kontakts:Langsam
Schaltleistung:Maximal 5 Watt nicht-induktiv
Anschluss Druckschalter:M4 Schraube

Datenblätter und Tabellen:

VDO Fahrzeugelektronik-Katalog 2014:Seite 131 - 132
Art der Verbindung:Modell: 1A7
VDO Druckschalter werden unter anderem eingesetzt in:Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge

Verkaufsverpackungen:

  • VDO 230 112 003 022C Druckschalter
  • VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
230-112-003-022C

Technische Daten

Stromversorgung
6 - 24 Volt Gleichstrom
Verpackung
VDO Sensor Verkaufsverpackung
Anwendung
VDO Motorsteuerung
Signal analog
Kontakt schließt bei Druckabfall
Sensor-Signal
Minus in der Masse
Spirale
M10 x 1 Konischer Außengewinde kurz
Schaltpunkt
0,90 bar
Kategorie
Druckschalter
Status des Artikels
Bestellbar
Alternatives Format
230 112 003 022C
230/112/3/22C

Besondere Bestellnummern

isbn
85365080
Hersteller-Teilenummer (MPN)
230-112-003-022C
