  • Druckschalter: 230-112-004-004C VDO

VDO Druckschalter 2,00 bar - M10

Teilenummer:
VDO 230-112-004-004C
  • Druckschaltpunkt: 2,00 bar ± 0,20 bar
  • Gewinde: M10 x 1
  • Kontakt schließt bei Druckabfall
  • Leistung: Min zu Masse
  • Schaltleistung: maximal 5 Watt
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • Gewicht: 0.50kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Technische Beschreibung Öldruckschalter:

VDO 230 112 004 004C Spezifikationen:

Mechanische Eigenschaften:

Druck-Schaltpunkt:2,00 bar ± 0,20 bar
Messbereich des Drucks:0 - 12 Balken
Maximaler Druck:30 Bar für 2 Sekunden

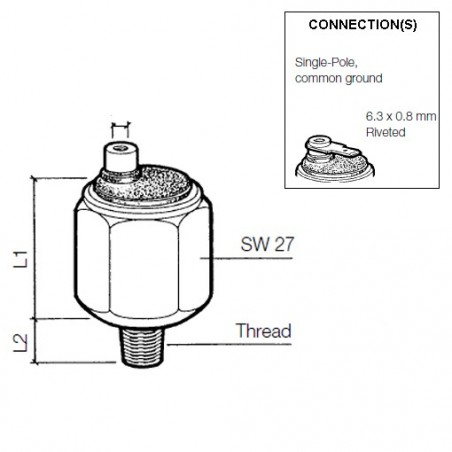

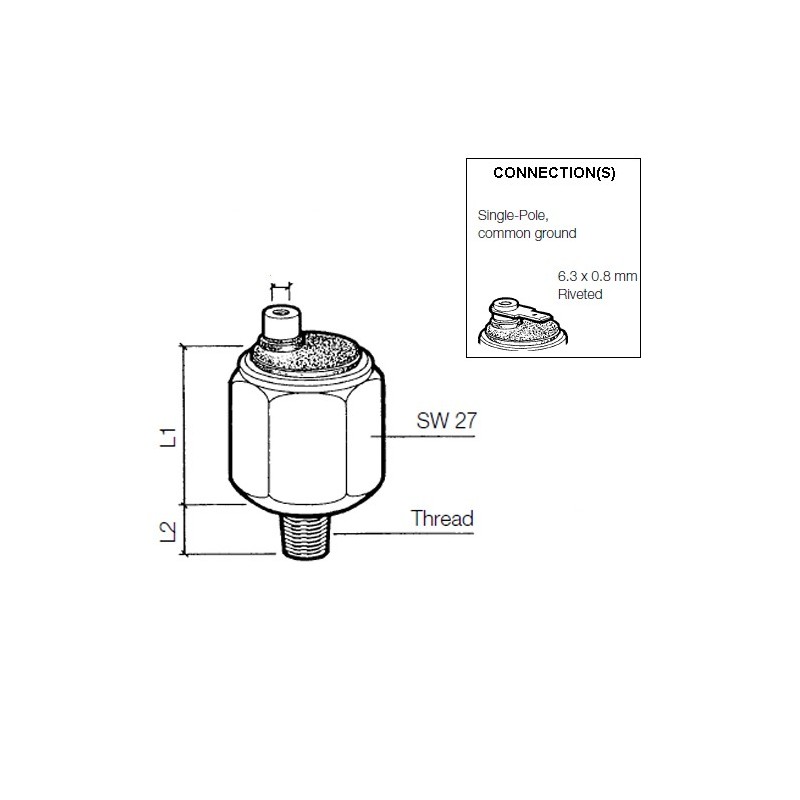

Spirale:M10 x 1 konisch kurz
Gewinde + Mutternlänge (L1):ca. 26 mm
Fadenlänge (L2):ca. 11 mm
Drehmoment:30 Nm
Betriebstemperatur:–25 °C bis +120 °C
Anlage:Sechskant 27 mm mit Belüftungsventil
Druck Medium:Öl - Erdöl - Diesel - Benzin - Luft

Elektrische Eigenschaften:

Stromversorgung:6 - 24 V Gleichstrom
Funktion des Schalters:Kontakt schließt bei einem Druck < 2,00 bar
Ausgangssignal des Druckschalters:1-polig min bis Masse
Antwort des Kontakts:Langsam
Schaltleistung:Maximal 5 Watt nicht-induktiv
Anschluss Druckschalter:Flachstecker 6,3 x 0,8 mm 90°

Datenblätter und Tabellen:

VDO Fahrzeugelektronik-Katalog 2014:Seite 131 - 132
Art der Verbindung:Modell: 1C7
VDO Druckschalter werden unter anderem eingesetzt in:Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge

Verkaufsverpackungen:

  • VDO 230 112 004 004C Druckschalter
  • VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
230-112-004-004C

Technische Daten

Stromversorgung
6 - 24 Volt Gleichstrom
Verpackung
VDO Sensor Verkaufsverpackung
Anwendung
VDO Motorsteuerung
Signal analog
Kontakt schließt bei Druckabfall
Sensor-Signal
Minus in der Masse
Spirale
M10 x 1 Konischer Außengewinde kurz
Schaltpunkt
2,00 bar
Kategorie
Druckschalter
Status des Artikels
Abgelaufenes Produkt
Alternatives Format
230 112 004 004C
230/112/4/4C

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
230-112-004-004C
