Druckschalter: 230-112-007-005C VDO
search
  • Druckschalter: 230-112-007-005C VDO

VDO Druckschalter 0,30 bar - M14

Teilenummer:

VDO 230-112-007-005C

  • Druckschaltpunkt: 0,30 bar ± 0,15 bar
  • Gewinde: M14 x 1,5
  • Kontakt öffnet bei steigendem Druck
  • Ausgang: Von Erde isoliert
  • Schaltleistung: maximal 5 Watt
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • HS Code: 85365080
  • Ean Code: 4103590948915
  • Gewicht: 0.28kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Technische Beschreibung Öldruckschalter:

VDO 230 112 007 005C Spezifikationen:

Mechanische Eigenschaften:

Druck-Schaltpunkt: 0,30 bar ± 0,15 bar
Messbereich des Drucks: 0 - 12 Balken
Maximaler Druck: 30 Bar für 2 Sekunden
Spirale: M14 x 1,5 Zoll

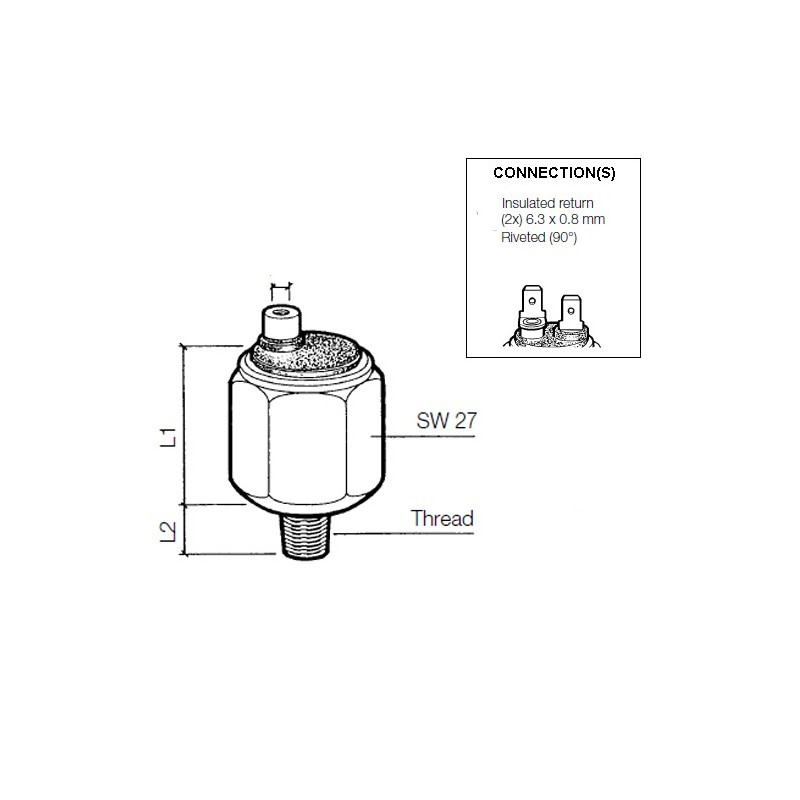

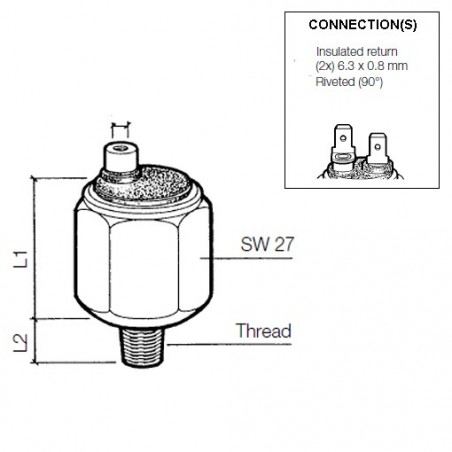

Gewinde + Mutternlänge (L1): 24,5 mm
Fadenlänge (L2): ca. 12 mm
Drehmoment: 60 Nm
Betriebstemperatur: –25 °C bis +120 °C
Anlage: Sechskant 27 mm mit Belüftungsventil
Druck Medium: Öl - Erdöl - Diesel - Benzin - Luft

Elektrische Eigenschaften:

Stromversorgung: 6 - 24 V Gleichstrom
Funktion des Schalters: Kontakt öffnet bei einem Druck > 0,30 bar
Ausgangssignal des Druckschalters: 2-polig geerdet isoliert
Antwort des Kontakts: Langsam
Schaltleistung: Maximal 5 Watt nicht-induktiv
Anschluss Druckschalter: Flachstecker 6,3 x 0,8 mm (2x)

Datenblätter und Tabellen:

VDO Fahrzeugelektronik-Katalog 2014: Seite 133 - 134
Art der Verbindung: Modell: 1F7
VDO Druckschalter werden unter anderem eingesetzt in: Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge

Verkaufsverpackungen:

  • VDO 230 112 007 005C Druckschalter
  • VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
230-112-007-005C

Technische Daten

Stromversorgung
6 - 24 Volt Gleichstrom
Verpackung
VDO Sensor Verkaufsverpackung
Anwendung
VDO Motorsteuerung
Signal analog
Kontakt schließt bei Druckabfall
Sensor-Signal
Isoliert von der Masse
Spirale
M14 x 1,5 Stecker
Schaltpunkt
0.30 bar
Kategorie
Druckschalter
Status des Artikels
Abgelaufenes Produkt
Alternatives Format
230 112 007 005C
230/112/7/5C

Besondere Bestellnummern

isbn
85365080
ean13
4103590948915
Hersteller-Teilenummer (MPN)
230-112-007-005C
