VDO Drucksensor 0-5 bar - M18
Teilenummer:
VDO 360-081-030-085C
- Druckmessbereich: 0 - 5 Bar
- Gewinde: M18 x 1,5
- Widerstandswert: 10 - 184 Ohm
- Leistung: Min zu Masse
- Warnkontakt: 0,40 bar ± 0,2 bar
Logistische Informationen:
- HS Code: 90269000
- Gewicht: 0.50kg
Technische Beschreibung Motoröldrucksensor:
VDO 360 081 030 085C Spezifikationen:
Mechanische Eigenschaften:

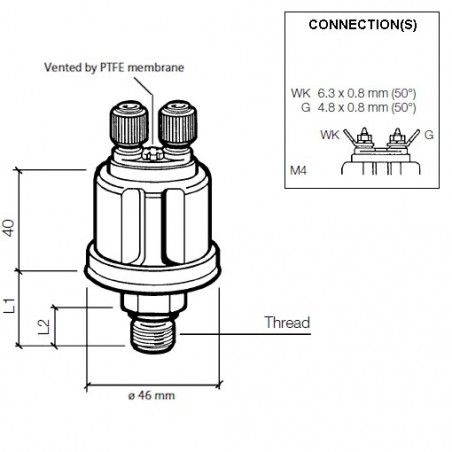

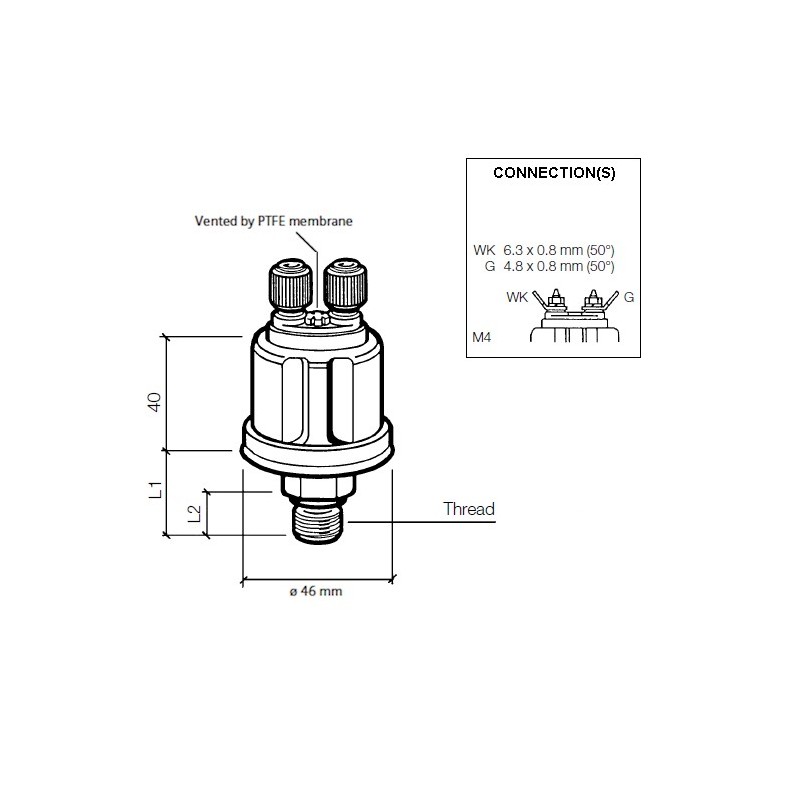

| Messbereich des Drucks: | 0 - 5 bar 0 - 72,5 PSI 0 - 500 KPa |
| Maximaler Druck: | 30 Bar für 2 Sekunden |
| Spirale: | M18 x 1,5 Zoll |
| Gewinde + Mutternlänge (L1): | 20,5 mm |
| Fadenlänge (L2): | ca. 12 mm |
| Drehmoment: | 100 Nm |
| Betriebstemperatur: | -25 °C bis +100 °C |
| Druck Medium: | Öl - Erdöl - Diesel - Benzin - Luft |
Elektrische Eigenschaften:
| Stromversorgung: | 6 - 24 V Gleichstrom |
| Widerstandswert: | 10 - 184 Ohm |
| Ausgangssignal des Drucksensors: | 1-polig min bis Masse |
| Warnkontakt: | 0,40 bar ± 0,2 bar |
| Warnkontakt laden | Maximal 5 Watt induktionsfrei |
| Eigenschaften von Warnkontakten | Kontakt schließt bei Druckabfall |
| Anschluss des Drucksensors: | M4 Flachstecker 4,8 x 0,8 mm 50° |
| Anschluss des Warnkontakts: | Flachstecker 6,3 x 0,8 mm 50° |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 123 - 125 |
| Art der Verbindung: | Modell: C |
| VDO En du Drucksensoren Tabellen: | VDO Datenblatt Tabelle 3 |
| VDO Drucksensoren werden unter anderem eingesetzt in: | Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge |
Verkaufsverpackungen:
- VDO 360 081 030 085C Drucksensor
- VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
360-081-030-085C
Technische Daten
- Druckmessbereich
- 0 - 5 bar
- Warnkontakt-Steckverbinder
- Flachstecker 6,3 x 0,8 mm
- Warnkontakt
- 0,40 bar ± 0,2 bar
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Ausgabesignal
- 10 - 184 Ohm
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 10 - 184 Ohm
- Sensor-Signal
- Minus in der Masse
- Sensor-Steckverbinder
- M4 Flachstecker 4,8 x 0,8 mm
- Spirale
- M18 x 1,5 Stecker
- Funktionalität
- Motoröldruck
- Typ des Steckverbinders
- M4 Flachstecker 4,8 x 0,8 mm
- Kommunikation
- Analog
- Kategorie
- Drucksensoren
- Status des Artikels
- Abgelaufenes Produkt
- Alternatives Format
- 360 081 030 085C
360/81/30/85C
Besondere Bestellnummern
- isbn
- 90269000
- Hersteller-Teilenummer (MPN)
- 360-081-030-085C
VDO 360-081-030-085C
- Druckmessbereich: 0 - 5 Bar
- Gewinde: M18 x 1,5
- Widerstandswert: 10 - 184 Ohm
- Leistung: Min zu Masse
- Warnkontakt: 0,40 bar ± 0,2 bar
