VDO Drucksensor 0-10 bar - M10

Teilenummer:

VDO 360-081-030-106C

  • Druckmessbereich: 0 - 10 Bar
  • Gewinde: M10 x 1
  • Widerstandswert: 10 - 184 Ohm
  • Leistung: Min zu Masse
  • Ersatzprodukt auf Anfrage
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • Gewicht: 0.50kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Technische Beschreibung Motoröldrucksensor:

Technische Daten VDO 360 081 030 106C:

Mechanische Eigenschaften:

Messbereich des Drucks: 0 - 10 bar
0 - 145 PSI
0 - 1000 KPa
Maximaler Druck: 30 Bar für 2 Sekunden

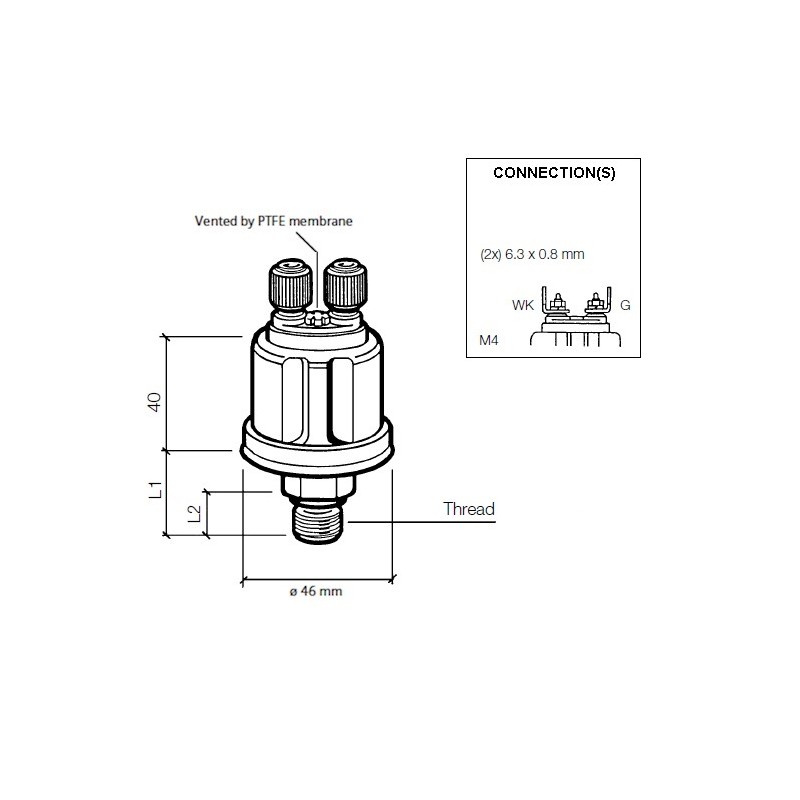

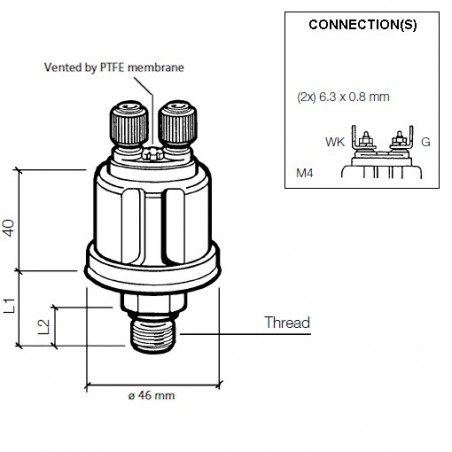

Spirale: M10 x 1
Gewinde + Mutternlänge (L1): 18,5 mm
Fadenlänge (L2): ca. 10 mm
Drehmoment: 30 Nm
Betriebstemperatur: -25 °C bis +100 °C
Druck Medium: Öl - Erdöl - Diesel - Benzin - Luft

Elektrische Eigenschaften:

Stromversorgung: 6 - 24 V Gleichstrom
Widerstandswert: 10 - 184 Ohm
Ausgangssignal des Drucksensors: 1-polig min bis Masse
Warnkontakt: 0,50 bar ± 0,20 bar
Warnkontakt laden Maximal 5 Watt induktionsfrei
Eigenschaften von Warnkontakten Kontakt schließt bei Druckabfall
Anschluss des Drucksensors: M4 Flachstecker 6,3 x 0,8 mm 90°
Anschluss des Warnkontakts: M4 Flachstecker 6,3 x 0,8 mm 90°

Datenblätter und Tabellen:

VDO Fahrzeugelektronik-Katalog 2014: Seite 123 - 125
Art der Verbindung: Modell: H
VDO En du Drucksensoren Tabellen: VDO Datenblatt Tabelle 4
VDO Drucksensoren werden unter anderem eingesetzt in: Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge

Ersatzprodukt für:

  • VDO 360 081 030 106C Drucksensor
  • Auf Anfrage
360-081-030-106C

Technische Daten

Druckmessbereich
0 - 10 bar
Warnkontakt-Steckverbinder
M4 Flachstecker 6,3 x 0,8 mm
Warnkontakt
0,50 bar ± 0,20 bar
Stromversorgung
6 - 24 Volt Gleichstrom
Verpackung
VDO Sensor Verkaufsverpackung
Ausgabesignal
10 - 184 Ohm
Anwendung
VDO Motorsteuerung
Signal analog
10 - 184 Ohm
Sensor-Signal
Minus in der Masse
Sensor-Steckverbinder
M4 Flachstecker 6,3 x 0,8 mm
Spirale
M10 x 1 Stecker
Funktionalität
Motoröldruck
Typ des Steckverbinders
M4 Flachstecker 6,3 x 0,8 mm
Kommunikation
Analog
Kategorie
Drucksensoren
Status des Artikels
Abgelaufenes Produkt
Alternatives Format
360 081 030 106C
360/81/30/106C

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
360-081-030-106C
