VDO Drucksensor 0-10 bar - M14
Teilenummer:
VDO 360-081-039-008C
- Druckmessbereich: 0 - 10 Bar
- Gewinde: M14 x 1,5
- Widerstandswert: 10 - 184 Ohm
- Ausgang: Von Erde isoliert
- Ersatzprodukt auf Anfrage
Logistische Informationen:
- Gewicht: 0.50kg
Technische Beschreibung Motoröldrucksensor:
VDO 360 081 039 008C Spezifikationen:
Mechanische Eigenschaften:
| Messbereich des Drucks: | 0 - 10 bar 0 - 145 PSI 0 - 1000 KPa |
| Maximaler Druck: | 30 Bar für 2 Sekunden |
| Spirale: | M14 x 1,5 Zoll |

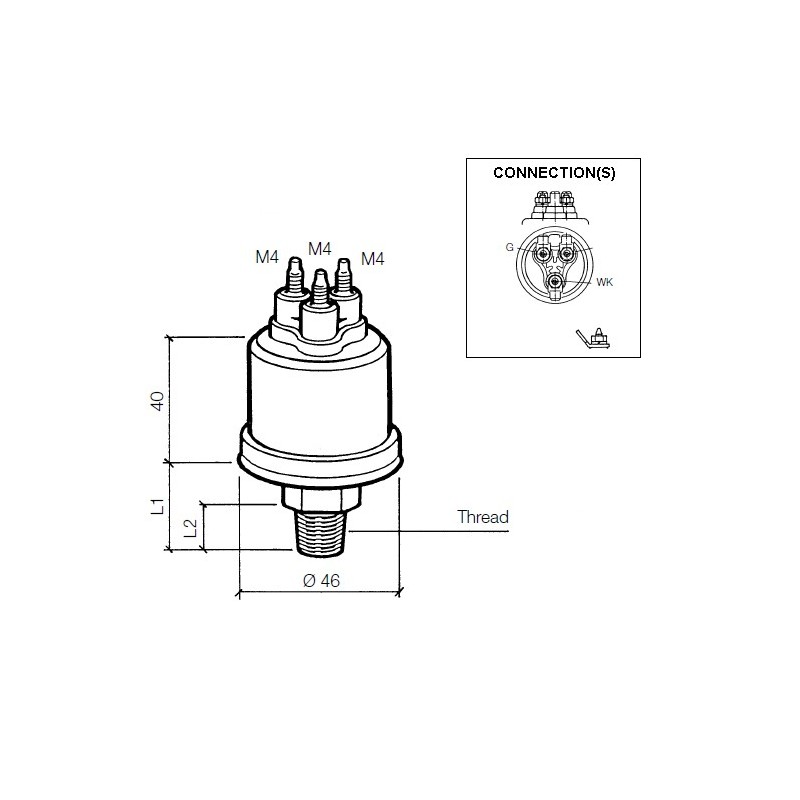

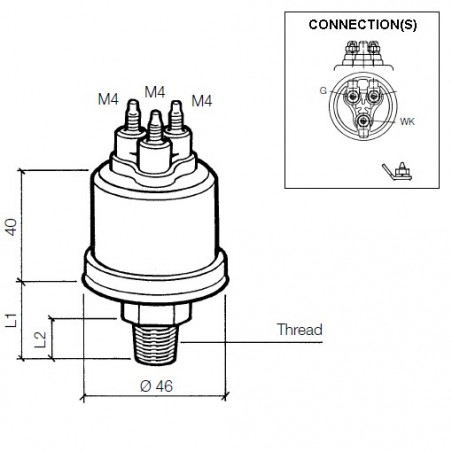

| Gewinde + Mutternlänge (L1): | 20,5 mm |
| Fadenlänge (L2): | ca. 12 mm |
| Drehmoment: | 60 Nm |
| Betriebstemperatur: | -25 °C bis +100 °C |
| Druck Medium: | Öl - Erdöl - Diesel - Benzin - Luft |
Elektrische Eigenschaften:
| Stromversorgung: | 6 - 24 V Gleichstrom |
| Widerstandswert: | 10 - 184 Ohm |
| Ausgangssignal des Drucksensors: | 2-polig geerdet isoliert |
| Warnkontakt: | 5.00 bar ± 0.30 bar |
| Warnkontakt laden | Maximal 5 Watt induktionsfrei |
| Eigenschaften von Warnkontakten | Kontakt schließt bei Druckabfall |
| Anschluss des Drucksensors: | M4 Flachstecker 6,3 x 0,8 mm 50° |
| Anschluss des Warnkontakts: | M4 Flachstecker 6,3 x 0,8 mm 50° |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 128 - 129 |
| Art der Verbindung: | Modell: B |
| VDO En du Drucksensoren Tabellen: | VDO Datenblatt Tabelle 4 |
| VDO Drucksensoren werden unter anderem eingesetzt in: | Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge |
Ersatzprodukt für:
- VDO 360 081 039 008C Drucksensor
- Auf Anfrage
360-081-039-008C
Technische Daten
- Druckmessbereich
- 0 - 10 bar
- Warnkontakt-Steckverbinder
- M4 Flachstecker 6,3 x 0,8 mm
- Warnkontakt
- 5.00 bar ± 0.30 bar
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Ausgabesignal
- 10 - 184 Ohm
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 10 - 184 Ohm
- Sensor-Signal
- Isoliert von der Masse
- Sensor-Steckverbinder
- M4 Flachstecker 6,3 x 0,8 mm
- Spirale
- M14 x 1,5 Stecker
- Funktionalität
- Motoröldruck
- Typ des Steckverbinders
- M4 Flachstecker 6,3 x 0,8 mm
- Kommunikation
- Analog
- Kategorie
- Drucksensoren
- Status des Artikels
- Abgelaufenes Produkt
- Alternatives Format
- 360 081 039 008C
360/81/39/8C
Besondere Bestellnummern
- Hersteller-Teilenummer (MPN)
- 360-081-039-008C
VDO 360-081-039-008C
- Druckmessbereich: 0 - 10 Bar
- Gewinde: M14 x 1,5
- Widerstandswert: 10 - 184 Ohm
- Ausgang: Von Erde isoliert
- Ersatzprodukt auf Anfrage
