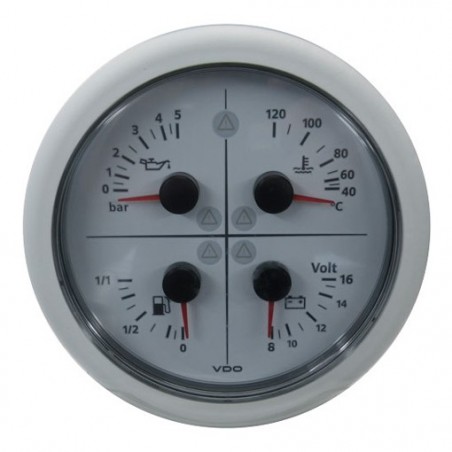

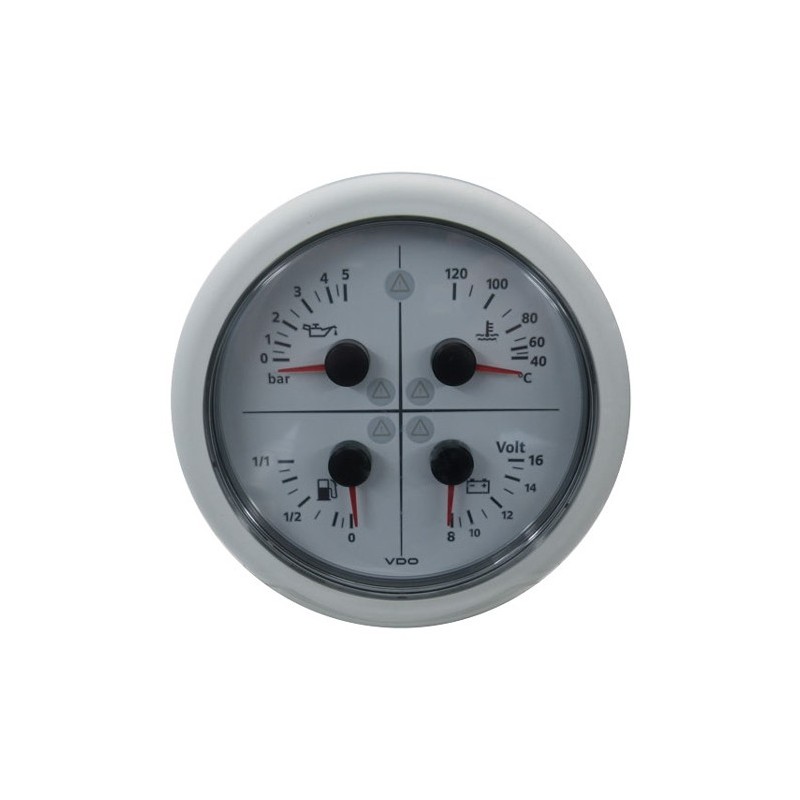

Veratron ViewLine Combi 4 in 1 Weiß 110mm
Teilenummer:
Veratron A2C59514266
- Farbe: Weiß
- Durchmesser des Paneellochs: 110 mm - 4 3/8"
- Messbereich: 1 & 2 Kühlwasser - Batterie
- Messbereich: 3 & 4 Kraftstoff - Öldruck
- Verkaufsverpackung 1 Combi 4 in 1 Instrument
Logistische Informationen:
- HS Code: 90148000
- Gewicht: 0.50kg
Funktionsbeschreibung ViewLine Combi 4 in 1 Kühlwasser - Batterie - Kraftstoff - Öldruck:
Veratron ViewLine A2C59514266 Spezifikationen:
Abmessungen und Montage:
| Eingebauter (Loch-) Durchmesser und Außendurchmesser: | 110 mm - 4 3/8 Zoll und 126 mm - 5 Zoll |
| Einbautiefe: | 50 mm |
| Plattenstärke mit Spinlock-Mutter: | 0,5 mm - 20 mm |
| Plattenstärke mit Halterungsmontage: | 2 mm - 15 mm (optional) |
| Unterbündige Montage: | Optionales Kit A2C59510864 |
Funktional:
| Messbereich 1 Kühlwasser-Temperaturanzeige: | +40°C bis +120°C |
| Messbereich 2 Voltmeter: | 8 bis 16 V Gleichstrom |
| Messbereich 3 Kraftstoffstandsanzeige: | E -1/2 - F |
| Messbereich 4 Motoröldruckanzeige: | 0 bis 5 bar |
| Eingangssignal 1 Kühlwasser-Temperaturmesser: | Veratron NTC Thermistor 287,4-22,7 Ohm |
| Eingangssignal 2 Voltmeter: | 8 bis 16 V Gleichstrom |
| Eingangssignal 3 Kraftstoffstandsanzeige: | Veratron Hebel Float 3 - 180 Ohm EU |
| Eingangssignal 4 Motoröldruckanzeige: | Veratron Drucksensor 10 bis 184 Ohm |
| Messgenauigkeit: | < 3,6° des Skalenendwerts |
| Knotenpunkt: | Hirschmann 8- und 14-poliger MQS-Steckverbinder |
Ernährung:
| Versorgungsspannung: | 10 bis 16 Volt DC |
| Leistungsaufnahme: | < 175 mA inkl. Warn-LEDs |
| Verpolungsschutz: | Ja - 5 Minuten |
| Kurzschlussfestigkeit: | Ja - 1 Minute |
Skala & Zeiger:
| Maßstab: | 4 x 90° |
| Farbe der Skala: | Weiß |
| Maßstabsgetreue Beleuchtung: | Gelbe LED-Hintergrundbeleuchtung 605nm |
| Nadel: | Rot mit LED-Beleuchtung |
| Alarm-LED: | Rot (632nm) |
| Programmieren: | Veratron USB-Software-Kit |
Ausführung:
| Modell: | Veratron ViewLine Marine |
| Frontglas Typ: | Doppelt - Anti-Beschlag - Blendfrei |
| Standard-Frontring: | Rund weiß (austauschbar) |
Schutzart und Zertifizierung:
| Schutzklasse vorne: | IP67 (IEC 60529) |
| Rückenschutzklasse | Schutzart IP52 |
| Relative Luftfeuchtigkeit: | Maximal 95% |
| Betriebstemperatur: | -30°C bis +80°C (vorderer Kunststoffring) |
| CE-Zertifizierung: | Ja |
| DNV GL Zertifizierung: | Ja |
| Vibrationstest | 25G - 6ms - 1Hz |
| Schocktest: | 100G - 11 ms |
| Fallversuch: | 1 Meter - 3x |
| Feuersicherheit: | UL94-VD |
Verkaufsverpackungen:
- Veratron ViewLine Weiß A2C59514266 Combi 4 in 1 Kühlwasser - Batterie - Kraftstoff - Öldruck
- Kabel mit Hirschmann-Stecker 8 & 14-polig
- Frontring rund weiß (austauschbar)
- Spinlock-Mutter
- Gummi-Dichtung
- QR-Code
- Sicherheits- und Installationshinweise
- Lieferung ausgenommen Veratron Sensoren
A2C59514266
Technische Daten
- Messbereich
- 4 Funktionen
- Warnhinweis
- Rote LED 6X
- Stromversorgung
- 8 - 16 Volt Gleichstrom
- Verpackung
- VDO Einzelhandel mit Instrumenten
- Anwendung
- VDO Motorsteuerung
- Signal analog
- Analoge Sensoren
- Reihe
- Veratron ViewLine Einzelhandel
- Linse
- Doppelter Antibeschlagschutz aus Kunststoff
- Farbe
- Weiß
- IP-Klasse vorne
- IP67 (IEC 60529)
- Eingabe
- Analog
- Größe der Installation
- 110 mm - 4 3/8 Zoll
- Funktionalität
- Kombi 4 in 1 Motor Multifunktion
- Vorderer Ring austauschbar
- Ja - Clip-on
- Modell mit vorderem Ring
- Weiße Runde
- Kommunikation
- Analog
- Kategorie
- Kombi 4 in 1 Instrumente
- Status des Artikels
- Abgelaufenes Produkt
Besondere Bestellnummern
- isbn
- 90148000
- Hersteller-Teilenummer (MPN)
- A2C59514266
Veratron A2C59514266
- Farbe: Weiß
- Durchmesser des Paneellochs: 110 mm - 4 3/8"
- Messbereich: 1 & 2 Kühlwasser - Batterie
- Messbereich: 3 & 4 Kraftstoff - Öldruck
- Verkaufsverpackung 1 Combi 4 in 1 Instrument
