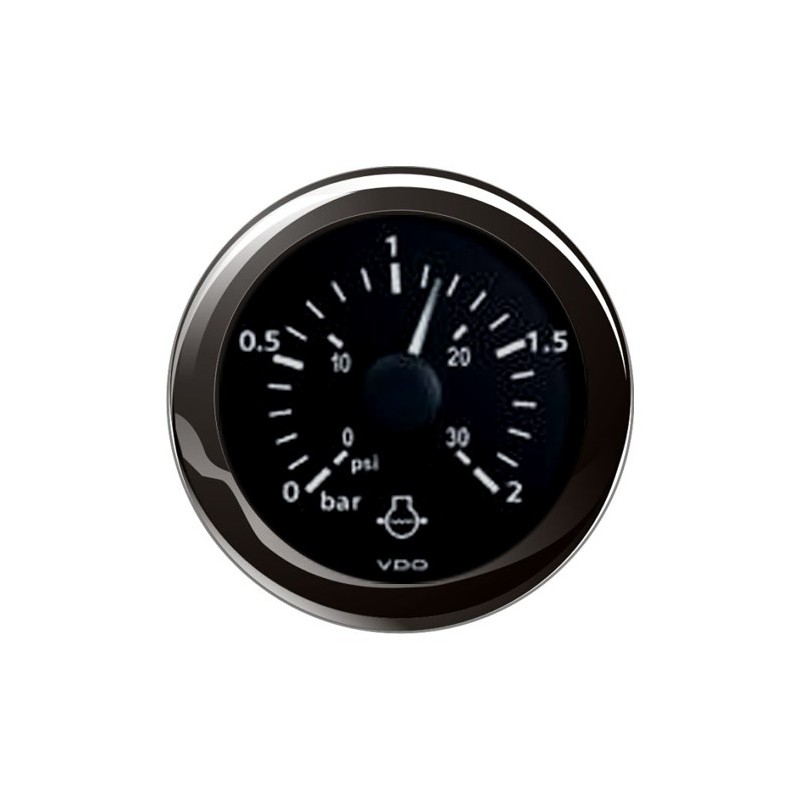

Veratron ViewLine Kühlwasserdruck 2Bar schwarz 52mm
Teilenummer:
Veratron A2C59513849
- Farbe: Schwarz
- Durchmesser des Paneellochs: 52 mm - 2 1/16"
- Messbereich: 0 bis 2 Bar
- Front: Doppelverglasung - Antibeschlag
- Einzelhandelsverpackung 1 Manometer
Logistische Informationen:
- HS Code: 90269000
- Gewicht: 0.50kg
Funktionsbeschreibung ViewLine Wasserdruckmesser:
Veratron ViewLine A2C59513849 Spezifikationen:
Abmessungen und Montage:
| Eingebauter (Loch-) Durchmesser und Außendurchmesser: | 52 mm - 2 1/16 Zoll und 59,25 mm - 2 1/3 Zoll |
| Einbautiefe: | 60 mm |
| Plattenstärke mit Spinlock-Mutter: | 0,5 mm - 20 mm |
| Plattenstärke mit Halterungsmontage: | 2 mm - 15 mm (optional) |
| Unterbündige Montage: | Optionales Kit A2C59510864 |
Funktional:
| Wasserdruckskala oben: | 0 bis 2 bar |
| Wasserdruckskala unten: | 0 bis 30 PSI |
| Eingangssignal für den Wasserdruck: | Schlauch-Kühlsystem |
| Messgenauigkeit: | < ± 0,15 bar |
| Knotenpunkt: | Hirschmann 8-poliger MQS-Steckverbinder |
Ernährung:
| Versorgungsspannung: | 10 bis 16 V DC |
| Leistungsaufnahme: | < 35 mA |
| Verpolungsschutz: | Ja - 5 Minuten |
| Kurzschlussfestigkeit: | Ja - 1 Minute |
Skala & Zeiger:
| Maßstab: | 270° |
| Farbe der Skala: | Schwarz |
| Maßstabsgetreue Beleuchtung: | Gelbe LED-Hintergrundbeleuchtung 605nm |
| Nadel: | Weiß mit LED-Beleuchtung |
Ausführung:
| Modell: | Veratron ViewLine Marine |
| Frontglas Typ: | Doppelt - Anti-Beschlag - Blendfrei |
| Standard-Frontring: | Rund Schwarz (austauschbar) |
Schutzart und Zertifizierung:
| Schutzklasse vorne: | IP67 (IEC 60529) |
| Rückenschutzklasse | Schutzart IP52 |
| Relative Luftfeuchtigkeit: | Maximal 95% |
| Betriebstemperatur: | -30°C bis +80°C (vorderer Kunststoffring) |
| CE-Zertifizierung: | Ja |
| DNV GL Zertifizierung: | Ja |
| Vibrationstest | 25G - 6ms - 1Hz |
| Schocktest: | 100G - 11 ms |
| Fallversuch: | 1 Meter - 3x |
| Feuersicherheit: | UL94-VD |
Verkaufsverpackungen:
- Veratron ViewLine Schwarzes A2C59513849 Wasserdruckmessgerät
- Kabel mit Hirschmann-Stecker 8-polig
- Frontring rund schwarz (austauschbar)
- Spinlock-Mutter
- Gummi-Dichtung
- QR-Code
- Sicherheits- und Installationshinweise
- Lieferung exkl. Veratron Kühlwasser-Drucksensor
A2C59513849
Technische Daten
- Druckmessbereich
- 0 - 2 Balken
- Warnhinweis
- Rote LED über Plus und Minus
- Stromversorgung
- 8 - 32 Volt Gleichstrom
- Verpackung
- VDO Einzelhandel mit Instrumenten
- Anwendung
- VDO Motorsteuerung
- Signal analog
- Mechanisch
- Reihe
- Veratron ViewLine Einzelhandel
- Meterwaage
- Doppelt
- Linse
- Doppelter Antibeschlagschutz aus Kunststoff
- Farbe
- Schwarz
- IP-Klasse vorne
- IP67 (IEC 60529)
- Eingabe
- Analog
- Größe der Installation
- 52 mm - 2 1/16 Zoll
- Funktionalität
- Kühlwasserdruck
- Vorderer Ring austauschbar
- Ja - Clip-on
- Modell mit vorderem Ring
- Schwarze Runde
- Kommunikation
- Analog
- Kategorie
- Manometer
- Status des Artikels
- Abgelaufenes Produkt
Besondere Bestellnummern
- isbn
- 90269000
- Hersteller-Teilenummer (MPN)
- A2C59513849
Veratron A2C59513849
- Farbe: Schwarz
- Durchmesser des Paneellochs: 52 mm - 2 1/16"
- Messbereich: 0 bis 2 Bar
- Front: Doppelverglasung - Antibeschlag
- Einzelhandelsverpackung 1 Manometer
