VDO Kühlwassersensor 120°C - DS - 5/8-18 UNF-2A
Teilenummer:
VDO 325-805-003-002C
- Temperaturmessbereich: +40 °C bis +120 °C
- Gewinde: 5/8-18 UNF-2A
- Widerstandswert: 90 °C = 25,6 Ohm
- Ausgang: Von Erde isoliert
Logistische Informationen:
- Gewicht: 0.20kg
Technische Beschreibung Temperatursensor des Kühlsystems:
VDO 325 805 003 002C Spezifikationen:
Mechanische Eigenschaften:
| Messbereich der Temperatur: | +40 °C bis +120 °C |
| Minimale - Maximale Betriebstemperatur: | -30 °C bis +150 °C |
| Spirale: | 5/8-18 UNF-2A |

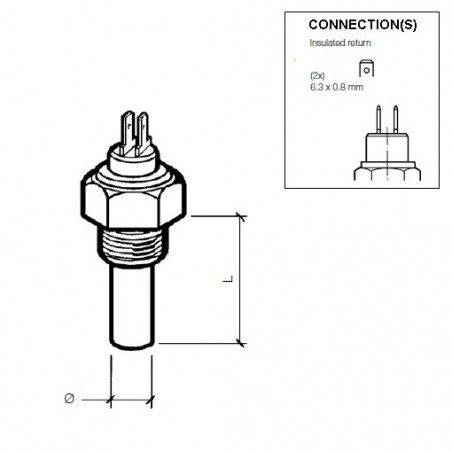

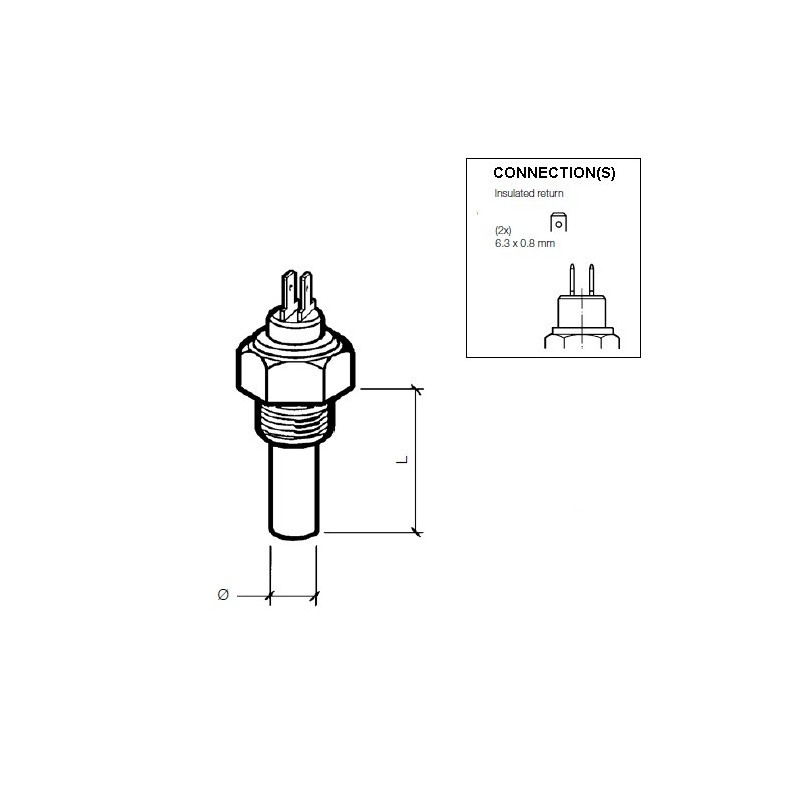

| Sensorlänge + Gewinde (L): | ca. 29 mm |
| Durchmesser des Sensors: | ca. 11 mm |
| Drehmoment: | 20 Nm |
| Temperatur Medium: | Öl - Erdöl - Diesel - Benzin - Luft - Wasser - Kühlmittel |
Elektrische Eigenschaften:
| Stromversorgung: | 6 - 24 V Gleichstrom |
| Widerstandswert: | 100 °C = 19,25 Ohm |
| Ausgangssignal des Temperatursensors: | 2-polig geerdet isoliert |
| Warnkontakt: | Nein |
| Warnfunktion: | Optionaler VDO A2C59510886 Makepoint-Schalter |
| Anschluss Temperatursensor: | Flachstecker gerade 6,3 x 0,8 mm |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 138 - 139 |
| Art der Verbindung: | Modell: G |
| VDO en du Temperatursensoren-Tabellen: | VDO Tabelle: 19 - (Siehe Bilder) |
| Temperatur 100 °C > Widerstand: | 100 °C = 19,25 Ohm ± 1,99 Ohm |
| VDO Temperatursensoren werden unter anderem eingesetzt in: | Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge |
Ersatzprodukt für:
- VDO 325 805 003 002C Temperatursensor
- Auf Anfrage
325-805-003-002C
Technische Daten
- Temperatur-Messbereich
- +40°C bis +120°C
- Warnkontakt
- Nein
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Ausgabesignal
- 147,5 - 11,5 Ohm
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 147,5 - 11,5 Ohm
- Sensor-Signal
- Isoliert von der Masse
- Sensor-Steckverbinder
- Flachstecker 6,3 x 0,8 mm
- Spirale
- 5/8" - 18 UNF-2A Stecker
- Funktionalität
- Temperatur des Kühlwassers
- Typ des Steckverbinders
- Flachstecker 6,3 x 0,8 mm
- Kommunikation
- Analog
- Kategorie
- Temperatursensoren
- Status des Artikels
- Abgelaufenes Produkt
- Alternatives Format
- 325 805 003 002C
325/805/3/2C
Besondere Bestellnummern
- Hersteller-Teilenummer (MPN)
- 325-805-003-002C
VDO 325-805-003-002C
- Temperaturmessbereich: +40 °C bis +120 °C
- Gewinde: 5/8-18 UNF-2A
- Widerstandswert: 90 °C = 25,6 Ohm
- Ausgang: Von Erde isoliert
