Continental VDO Kühlwassersensor 120°C - 1/8-27 NPTF
Teilenummer:
VDO 323-801-005-001D
- Temperaturmessbereich: +40 °C bis +120 °C
- Gewinde: 1/8-27 NPTF
- Nennwiderstand: 287,4 - 22,7 Ohm
- Leistung: Min zu Masse
- Kein Warnkontakt
Logistische Informationen:
- HS Code: 90259000
- Ean Code: 4103590400130
- Gewicht: 0.21kg
Technische Beschreibung Temperatursensor des Kühlsystems:
VDO 323 801 005 001D Spezifikationen:
Mechanische Eigenschaften:
| Messbereich der Temperatur: | +40 °C bis +120 °C |
| Minimale - Maximale Betriebstemperatur: | -40 °C bis +150 °C |
| Spirale: | 1/8-27 NPTF |

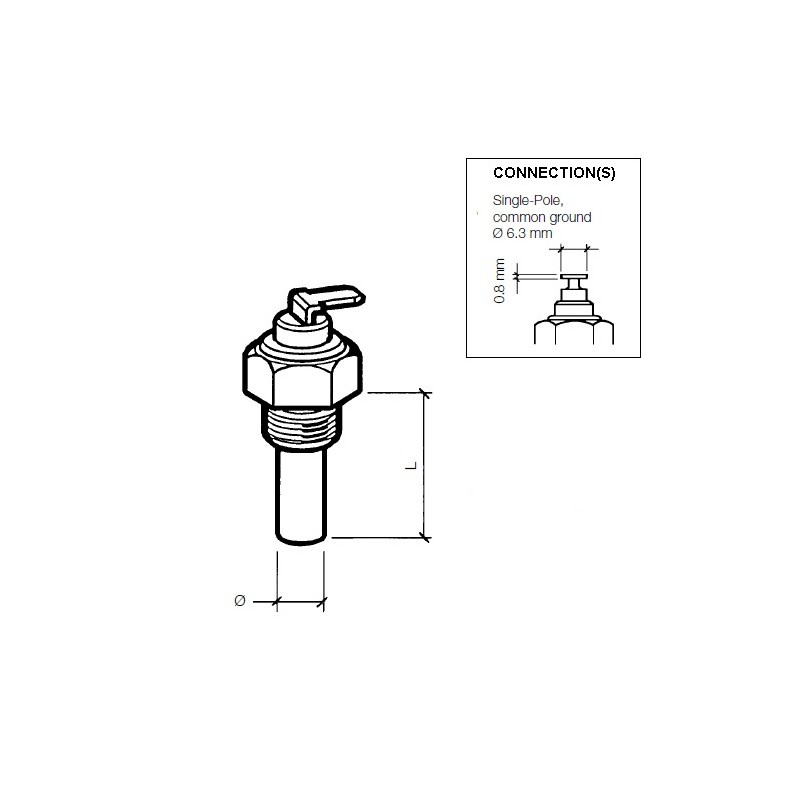

| Sensorlänge + Gewinde (L): | ca. 22 mm |
| Durchmesser des Sensors: | 8,5 mm |
| Drehmoment: | 10 Nm |
| Temperatur Medium: | Öl - Erdöl - Diesel - Benzin - Luft - Wasser - Kühlmittel |
Elektrische Eigenschaften:
| Stromversorgung: | 6 - 24 V Gleichstrom |
| Widerstandswert: | 287,4 - 22,7 Ohm |
| Ausgangssignal des Temperatursensors: | 1-polig min bis Masse |
| Warnkontakt: | Nein |
| Warnfunktion: | Optionaler VDO A2C59510886 Makepoint-Schalter |
| Anschluss Temperatursensor: | Runder Stecker 6,3 x 0,8 mm |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 136 - 137 |
| Art der Verbindung: | Modell: C |
| VDO en du Temperatursensoren-Tabellen: | VDO Tabelle: 1 - (Siehe Bilder) |
| Temperatur 100 °C > Widerstand: | 100 °C = 38,47 Ohm ± 2,98 Ohm |
| VDO Temperatursensoren werden unter anderem eingesetzt in: | Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge |
Verkaufsverpackungen:
- VDO 323 801 005 001D Temperatursensor
- VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
323-801-005-001D
Technische Daten
- Temperatur-Messbereich
- +40°C bis +120°C
- Warnkontakt
- Nein
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Ausgabesignal
- 287,4 - 22,7 Ohm
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 287,4 - 22,7 Ohm
- Sensor-Signal
- Minus in der Masse
- Sensor-Steckverbinder
- Flachstecker T-Modell 6,3 x 0,8 mm
- Spirale
- 1/8" - 27 NPTF Stecker
- Funktionalität
- Temperatur des Kühlwassers
- Typ des Steckverbinders
- Flachstecker T-Modell 6,3 x 0,8 mm
- Kommunikation
- Analog
- Kategorie
- Temperatursensoren
- Status des Artikels
- Abgelaufenes Produkt
- Alternatives Format
- 323 801 005 001P
323/801/5/1D
Besondere Bestellnummern
- isbn
- 90259000
- ean13
- 4103590400130
- Hersteller-Teilenummer (MPN)
- 323-801-005-001D
