VDO Öltemperaturfühler 150°C – 3/4-16 UNF-3A
Teilenummer:
VDO 323-801-012-011D
- Temperaturmessbereich: +50°C bis +150°C
- Gewinde: 3/4-16 UNF-3A
- Nennwiderstand: 322,8 - 18,6 Ohm
- Leistung: Min zu Masse
- Ersatzprodukt auf Anfrage
Logistische Informationen:
- Gewicht: 0.50kg
Technische Beschreibung Motor- und Getriebeöltemperatursensor:
VDO 323 801 012 011D Spezifikationen:
Mechanische Eigenschaften:
| Messbereich der Temperatur: | +50 °C bis +150 °C |
| Minimale - Maximale Betriebstemperatur: | -40 °C bis +180 °C |
| Spirale: | 3/4-16 UNF-3A |

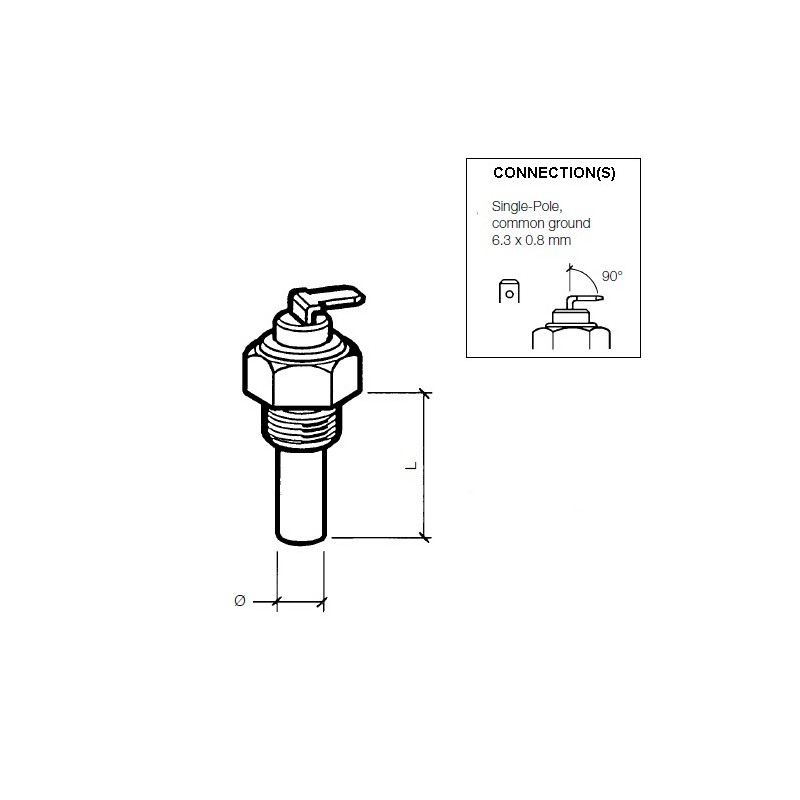

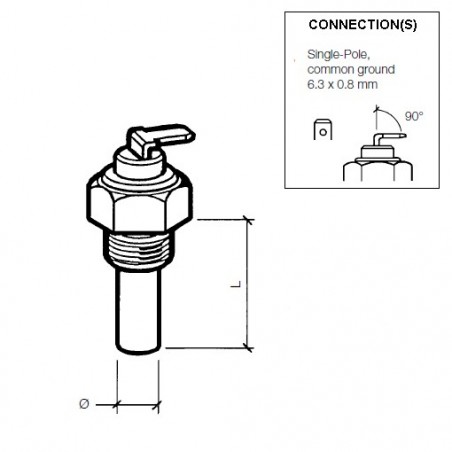

| Sensorlänge + Gewinde (L): | ca. 15 mm |
| Durchmesser des Sensors: | 9 mm |
| Drehmoment: | 30 Nm |
| Temperatur Medium: | Öl - Erdöl - Diesel - Benzin - Luft - Wasser - Kühlmittel |
Elektrische Eigenschaften:
| Stromversorgung: | 6 - 24 V Gleichstrom |
| Widerstandswert: | 322,8 - 18,6 Ohm |
| Ausgangssignal des Temperatursensors: | 1-polig min bis Masse |
| Warnkontakt: | Nein |
| Warnfunktion: | Optionaler VDO A2C59510886 Makepoint-Schalter |
| Anschluss Temperatursensor: | Flachstecker abgewinkelt 6,3 x 0,8 mm |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 136 - 137 |
| Art der Verbindung: | Modell: B |
| VDO en du Temperatursensoren-Tabellen: | VDO Tabelle: 2 - (Siehe Bilder) |
| Temperatur 100 °C > Widerstand: | 100 °C = 61,92 Ohm ± 5,49 Ohm |
| VDO Temperatursensoren werden unter anderem eingesetzt in: | Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge |
Ersatzprodukt für:
- VDO 323 801 012 011D Temperatursensor
- Nicht verfügbar
323-801-012-011D
Technische Daten
- Temperatur-Messbereich
- +50°C bis +150°C
- Warnkontakt
- Nein
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 322,8 - 18,6 Ohm
- Sensor-Signal
- Minus in der Masse
- Sensor-Steckverbinder
- Flachstecker 6,3 x 0,8 mm
- Spirale
- 3/4"-16 UNF-3A Stecker
- Funktionalität
- Öltemperatur
- Typ des Steckverbinders
- Flachstecker 6,3 x 0,8 mm
- Kommunikation
- Analog
- Kategorie
- Temperatursensoren
- Status des Artikels
- Abgelaufenes Produkt
- Alternatives Format
- 323 801 012 011D
323/801/12/11D
Besondere Bestellnummern
- Hersteller-Teilenummer (MPN)
- 323-801-012-011D
VDO 323-801-012-011D
- Temperaturmessbereich: +50°C bis +150°C
- Gewinde: 3/4-16 UNF-3A
- Nennwiderstand: 322,8 - 18,6 Ohm
- Leistung: Min zu Masse
- Ersatzprodukt auf Anfrage
