VDO Kühlwassersensor 120°C - M14
55,07 €
(inkl. MwSt.)
45,51 € (Zzgl. MwSt)
Teilenummer:
VDO 323-803-004-007D
- Temperaturbereich: +40 °C bis +120 °C
- Gewinde: M14 x 1,5
- Sender-Widerstandsbereich: 287,4 - 22,7 Ohm
- Sensorsignal: 1-polige gemeinsame Masse
- Warnkontakt: 100 ± 6
Logistische Informationen:
- Ean Code: 410359094937
- Gewicht: 0.08kg
Beschreibung Kühlmitteltemperaturgeber:
VDO 323 803 004 007D Vollständige technische Daten:
Mechanische Eigenschaften:
| Temperatur-Messbereich: | +40 °C bis +120 °C |
| Minimale - Maximale Betriebstemperatur: | -40 °C bis +150 °C |
| Faden: | M14 x 1,5 Zoll |

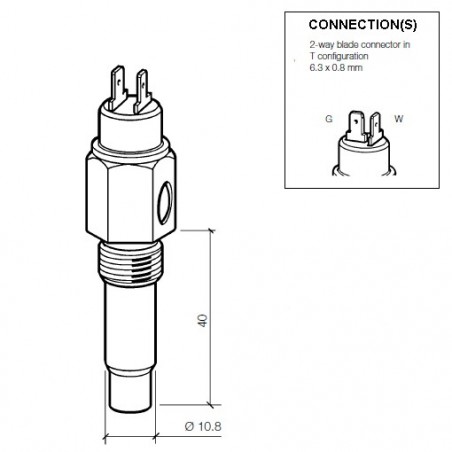

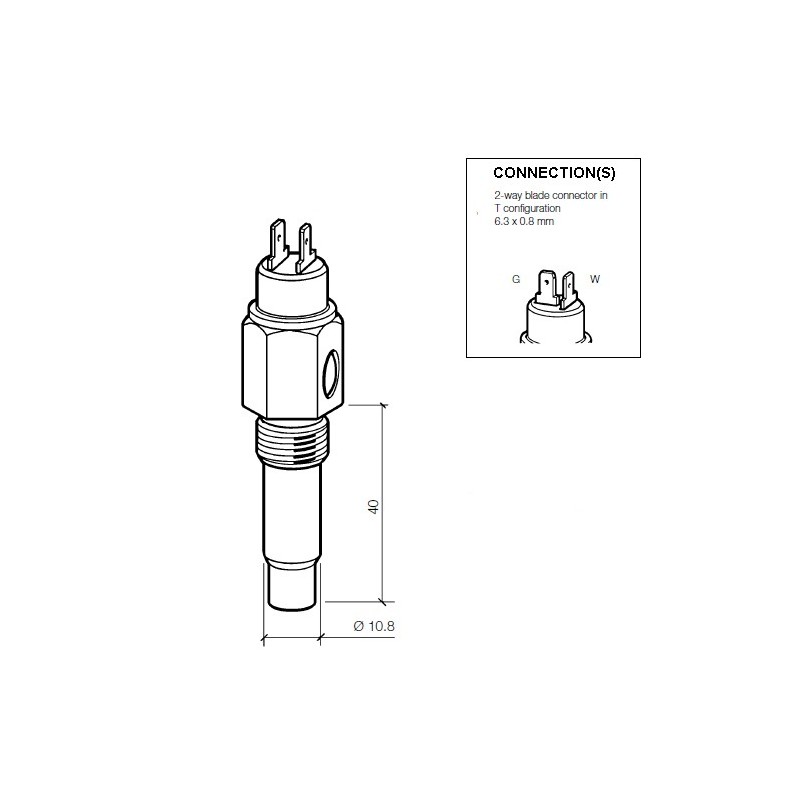

| Länge des Senderelements + Gewinde (L): | ca. 40 mm |
| Durchmesser des Sensors: | ca. 10,8 mm |
| Drehmoment: | 20 Nm |
| Temperatur Medium: | Kühlmittel - Wasser - Luft - Motoröl - Getriebeöl - Kraftstoff |
Elektrische Eigenschaften:
| Betriebsspannung: | 6 - 24 V Gleichstrom |
| Widerstandsbereich: | 287,4 - 22,7 Ohm |
| Signal des Temperatursensors: | Einpolige gemeinsame Masse |
| Warnkontakt: | 100 ± 6 |
| Schaltvermögen des Warnkontakts: | 1,2 - 3 Watt nicht-induktiv |
| Merkmale des Warnkontakts: | Kontakt schließt bei steigender Temperatur |
| Anschluss für Temperatur-Sender: | AMP Stecker T-Modell 6,3 x 0,8 mm |
| Steckverbinder für Warnkontakt: | AMP Stecker T-Modell 6,3 x 0,8 mm |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 142 - 143 |
| Art der Verbindung: | B |
| VDO en du temperature senders tables: | VDO Tabelle: 1 |
| Temperatur 100 °C > Widerstand: | 100 °C = 38,47 Ohm ± 2,98 Ohm |
Verkaufsverpackung:
- VDO 323 803 004 007D Temperaturgeber
- VDO Sensoren werden - sofern nicht anders vermerkt - ohne Anschlussmaterial geliefert
323-803-004-007D
Technische Daten
- Temperatur-Messbereich
- +40°C bis +120°C
- Warnkontakt-Steckverbinder
- Flachstecker 6,3 x 0,8 mm
- Warnkontakt
- 100 °C ± 6 °C
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Ausgabesignal
- 287,4 - 22,7 Ohm
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 287,4 - 22,7 Ohm
- Sensor-Signal
- Minus in der Masse
- Sensor-Steckverbinder
- Flachstecker 6,3 x 0,8 mm
- Spirale
- M14 x 1,5 Stecker
- Herkunftsland
- Tschechische Republik
- Funktionalität
- Temperatur des Kühlwassers
- Typ des Steckverbinders
- Flachstecker 6,3 x 0,8 mm
- Kommunikation
- Analog
- Kategorie
- Temperatursensoren
- Status des Artikels
- Bestellbar
- Alternatives Format
- 323 803 004 007P
323/803/4/7D
Besondere Bestellnummern
- ean13
- 410359094937
- Hersteller-Teilenummer (MPN)
- 323-803-004-007D
VDO 323-803-004-007D
- Temperaturbereich: +40 °C bis +120 °C
- Gewinde: M14 x 1,5
- Sender-Widerstandsbereich: 287,4 - 22,7 Ohm
- Sensorsignal: 1-polige gemeinsame Masse
- Warnkontakt: 100 ± 6
