VDO Kühlwassersensor 120°C - 1/2-14 NPTF

Teilenummer:

VDO 323-805-001-004K

  • Temperaturmessbereich: +40 °C bis +120 °C
  • Gewinde: 1/2-14 NPTF
  • Nennwiderstand: 287,4 - 22,7 Ohm
  • Ausgang: Von Erde isoliert
  • Ersatzprodukt auf Anfrage
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • Gewicht: 0.50kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Technische Beschreibung Temperatursensor des Kühlsystems:

VDO 323 805 001 004K Spezifikationen:

Mechanische Eigenschaften:

Messbereich der Temperatur: +40 °C bis +120 °C
Minimale - Maximale Betriebstemperatur: -40 °C bis +150 °C
Spirale: 1/2-14 NPTF

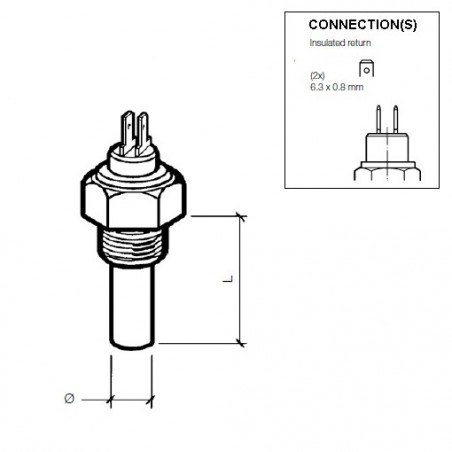

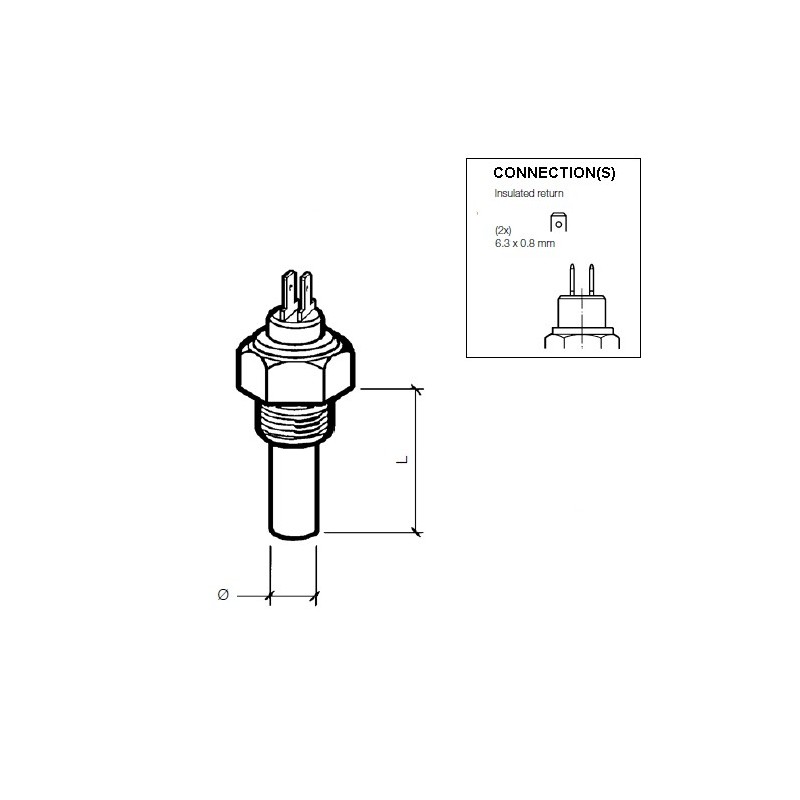

Sensorlänge + Gewinde (L): ca. 29 mm
Durchmesser des Sensors: ca. 11 mm
Drehmoment: 30 Nm
Temperatur Medium: Öl - Erdöl - Diesel - Benzin - Luft - Wasser - Kühlmittel

Elektrische Eigenschaften:

Stromversorgung: 6 - 24 V Gleichstrom
Widerstandswert: 287,4 - 22,7 Ohm
Ausgangssignal des Temperatursensors: 2-polig geerdet isoliert
Warnkontakt: Nein
Warnfunktion: Optionaler VDO A2C59510886 Makepoint-Schalter
Anschluss Temperatursensor: Flachstecker gerade 6,3 x 0,8 mm

Datenblätter und Tabellen:

VDO Fahrzeugelektronik-Katalog 2014: Seite 138 - 139
Art der Verbindung: Modell: G
VDO en du Temperatursensoren-Tabellen: VDO Tabelle: 1 - (Siehe Bilder)
Temperatur 100 °C > Widerstand: 100 °C = 38,47 Ohm ± 2,98 Ohm
VDO Temperatursensoren werden unter anderem eingesetzt in: Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge

Ersatzprodukt für:

  • VDO 323 805 001 004K Temperatursensor
  • Auf Anfrage
323-805-001-004K

Technische Daten

Temperatur-Messbereich
+40°C bis +120°C
Warnkontakt
Nein
Stromversorgung
6 - 24 Volt Gleichstrom
Verpackung
VDO Sensor Verkaufsverpackung
Ausgabesignal
287,4 - 22,7 Ohm
Anwendung
VDO Motorsteuerung
Signal analog
287,4 - 22,7 Ohm
Sensor-Signal
Isoliert von der Masse
Sensor-Steckverbinder
Flachstecker 6,3 x 0,8 mm
Spirale
1/2" - 14 NPTF Stecker
Funktionalität
Temperatur des Kühlwassers
Typ des Steckverbinders
Flachstecker 6,3 x 0,8 mm
Kommunikation
Analog
Kategorie
Temperatursensoren
Status des Artikels
Abgelaufenes Produkt
Alternatives Format
323 805 001 004 TSD.
323/805/1/4K

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
323-805-001-004K
