VDO ViewLine Anschlusskappe 8-polig

Beschreibung VDO ViewLine MQS Steckergehäuse 8-polig:

Die VDO viewline Geräte sind mit einem MQS-Anschlussstecker ausgestattet. Diese Steckverbinder werden von Tyco oder Hirschmann hergestellt. Sie sind aufgrund ihrer Zuverlässigkeit und Benutzerfreundlichkeit in der Automobilindustrie und in der Industrie weit verbreitet. Je nach ViewLine Modell wird ein 8-poliger oder 14-poliger MQS-Stecker oder eine Kombination aus beiden verwendet. Die ViewLine Geräte in der Einzelhandelsverpackung werden komplett mit einem MQS-Anschlusskabel geliefert. Die VDO ViewLine Geräte im OEM-Gehäuse werden ohne Anschlusskabel geliefert. Die Aderlänge des Anschlusskabels beträgt ca. 50 cm. Das ViewLine Amperemeter ist mit 2 extra langen Drähten zum Anschluss des externen Shunts ausgestattet. VDO Lieferung liefern wir neben kompletten Anschlusskabeln auch separate Anschlussblöcke und Anschlussstifte, um ein Anschlusskabel selbst zu konfektionieren. Dies kann als komplettes Steckerset oder aus einzelnen Teilen erfolgen.

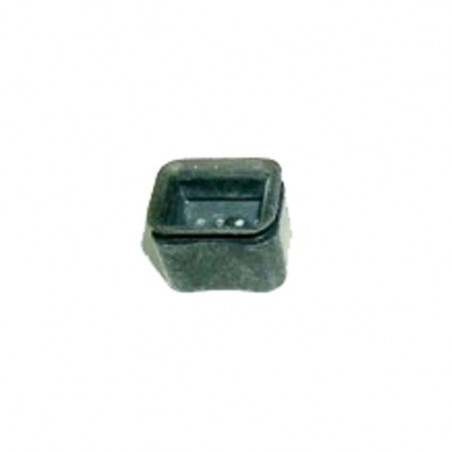

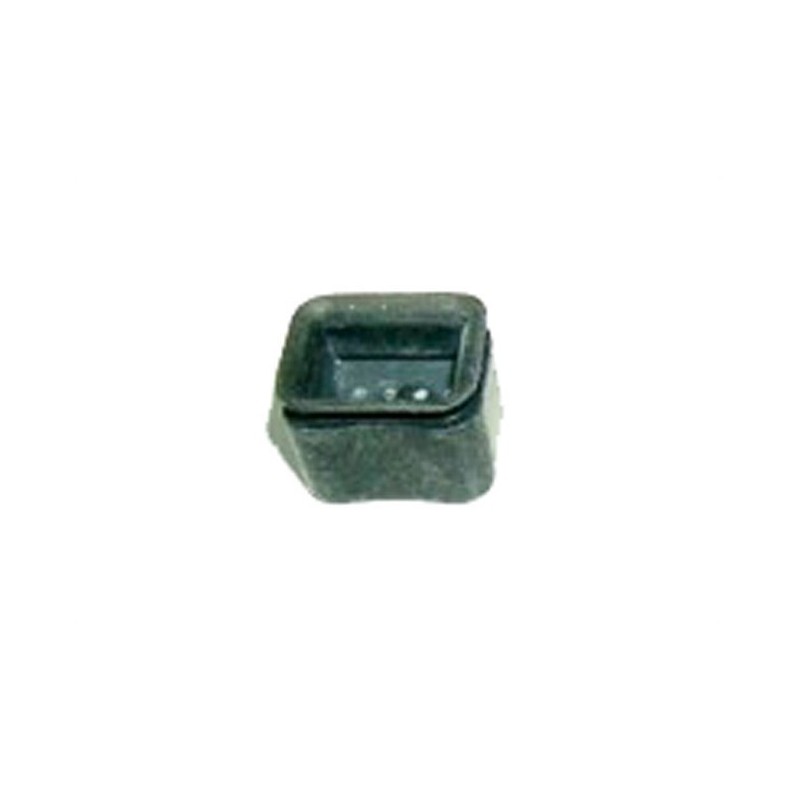

VDO A2C53324664 8-polige Schutzkappe des MQS-Steckers:

Eigenschaften der Schutzkappe des MQS-Steckverbinders:

Tyco Parts Bestellnummern und Werkzeuge:

• Tyco Nr. 539635-1 Crimpwerkzeug MQS-Steckverbinder
• Tyco Nr. 1355718-1 Einzelkontakte 0,14 bis 0,22 mm2 verzinnt
• Tyco Nr. 963729-1 Einzelkontakte 0,5 bis 0,75 mm2 verzinnt
• Tyco Nr. 539682-2 Passwerkzeug für Crimpwerkzeug
• Tyco Nr. 1355717-1 Streifen 0,14 bis 0,22 mm2 verzinnt
• Tyco Nr. 928999-1 Streifen 0,25 bis 0,5 mm2 verzinnt
• Tyco Nr. 963715-1 Streifen 0,5 bis 0,75 mm2 verzinnt
