VDO ViewLine Steckverbinder-Kit 8-polig

Beschreibung VDO ViewLine MQS Connector Sets:

Die VDO ViewLine Geräte wurden mit einem MQS-Stecksystem ausgeführt. Diese Steckverbinder werden von Tyco oder Hirschmann hergestellt. MQS-Steckverbinder werden aufgrund ihrer Zuverlässigkeit und Einfachheit in der Anwendung in großem Umfang in der Automobilindustrie und Industrie eingesetzt. Je nach ViewLine Modell kommt ein 8-poliger oder 14-poliger Stecker MQS oder eine Kombination aus beiden zum Einsatz. Die ViewLine Geräte in der Einzelhandelsverpackung werden komplett mit einem MQS-Anschluss geliefert. Die VDO viewline OEM-Geräte werden ohne Kabel geliefert. Die Drahtlänge des Kabels beträgt ca. 50 cm. Das viewline Amperemeter ist mit zwei extra langen Drähten zum Anschluss des externen Shunts ausgestattet. VDO liefert auch separate Anschlussblöcke und Anschlussstifte, um sich ein eigenes Kabel zusammenzustellen. Dies kann als komplettes Steckerset oder als lose Teile erfolgen.

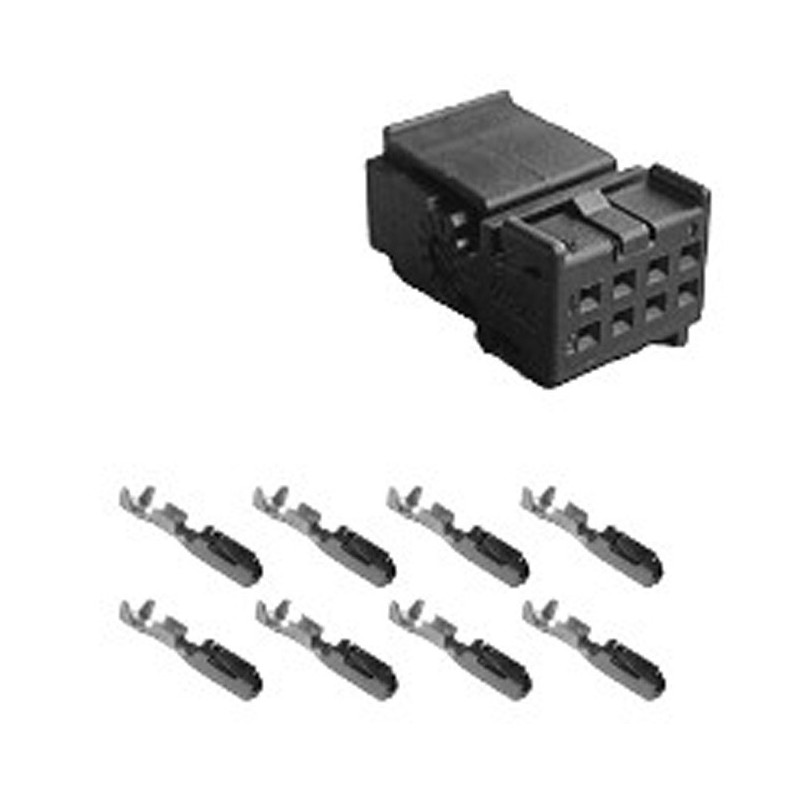

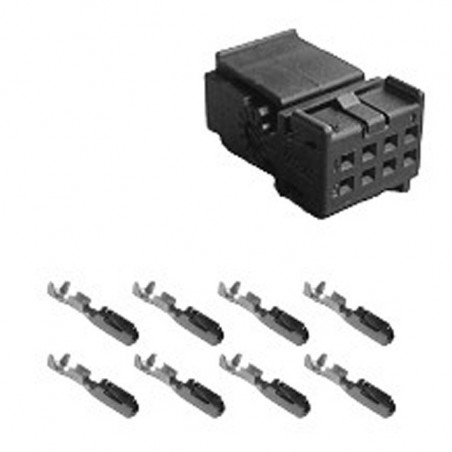

VDO A2C59510850 Spezifikationen des 8-poligen MQS-Steckersatzes:

Eigenschaften des Steckersets:

Tyco Zubehör und Werkzeuge:

• Tyco Nr. 539635-1 Handzange MQS Steckverbinder
• Tyco Nr. 1355718-1 Einzelkontakte 0,14 bis 0,22 mm2 verzinnt
• Tyco Nr. 963729-1 Einzelkontakte 0,5 bis 0,75 mm2 verzinnt
• Tyco Nr. 539682-2 Werkzeug für Handzange
• Tyco Nr. 1355717-1 Streifen 0,14 bis 0,22 mm2 verzinnt
• Tyco Nr. 928999-1 Streifen 0,25 bis 0,5 mm2 verzinnt
• Tyco Nr. 963715-1 Streifen 0,5 bis 0,75 mm2 verzinnt
