340-216-005-001C VDO Rechteck-Drehzahlsensor - M18
search
  • 340-216-005-001C VDO Rechteck-Drehzahlsensor - M18

VDO Rechteck-Drehzahlsensor - M18

192,32 € (inkl. MwSt.)

158,94 € (Zzgl. MwSt)

Teilenummer:

VDO 340-216-005-001C

  • Sendertyp: Blockierender Oszillator – 400Hz
  • Faden: M18 x 1,5 männlich
  • Stromversorgung: 8 - 15V Stabilisiert
  • Sensorsignal: 2-poliger isolierter Rücklauf
  • Steckverbinder: 4-poliger Bajonett 2,8 mm
Logistische Informationen:
Eingeschränkte Verfügbarkeit des AuslaufartikelsKlicken Sie hier für detaillierte Informationen.
  • HS Code: 90318080
  • Ean Code: 4103590690364
  • Gewicht: 0.15kg
Menge

Beschreibung: Blockierung des Oszillator-Tacho-Tacho-Senders:

VDO 340 216 005 001C Vollständige technische Spezifikationen:

Mechanische Merkmale:

Thread: M18 x 1,5 Männchen
Maximale Frequenz: 400 Hz = 24.000 Impulse pro Minute
Betriebstemperatur: -40°C bis +130°C
Senderlänge insgesamt (L2): 133 ± 1 mm
Senderelementlänge einschließlich Thread (L1): 90,2 mm
Senderdurchmesser: 15,5 mm
Entfernungssender – Impulsgenerator: 0,3 mm bis 1,4 mm
Einsatzzyklus: (t an + t aus) / t on = 1,43 bis 3,33

Elektrische Merkmale:

Betriebsspannung: 8 - 15V Gleichstrom stabilisiert
Signalausgang: Isolierter Rücklauf
Stecker: Stecker 4-polige Bajonettkontakte 3 x 0,8 mm
Aktueller Verbrauch: 12 mA

Datenblätter und Tabellen:

2010 EU VDO Sensors Katalog Download Seite 56 - 57

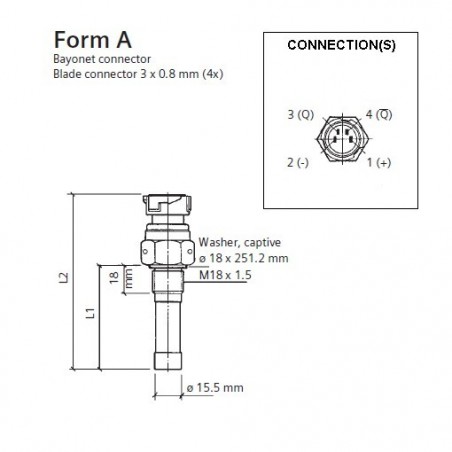

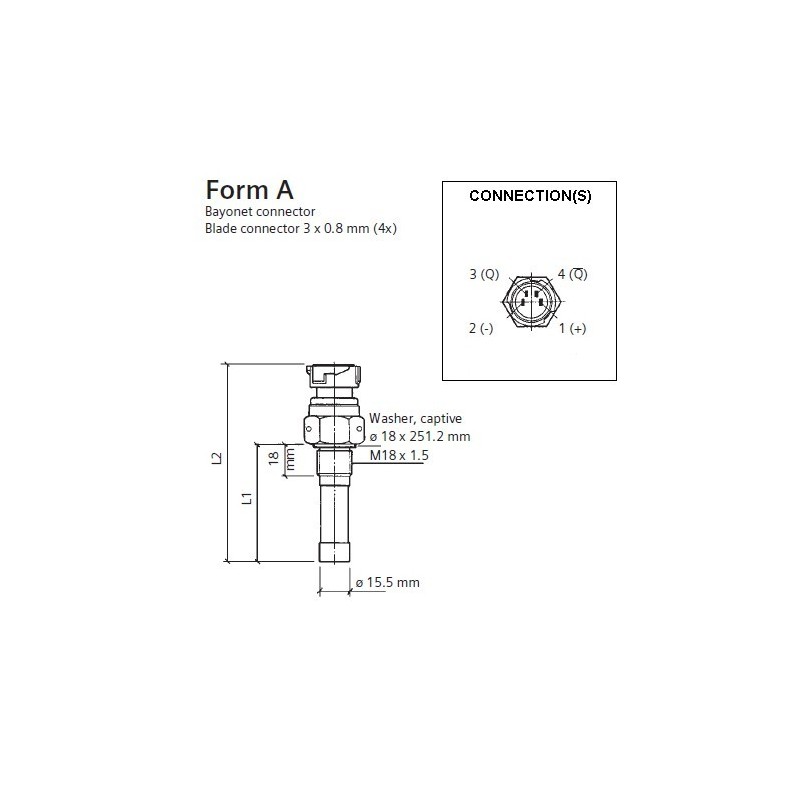

Bild: A

Einzelhandelspaket:

  • VDO 340-216-005-001C Blockoszillator-Tacho - Tacho-Sender
  • VDO Sensoren werden – sofern nicht anders angegeben – ohne Verbindungsmaterial geliefert
VDO Continental I
340-216-005-001C

Technische Daten

Messbereich
0 - 400 Hz
Verpackung
VDO Sensor Verkaufsverpackung
Anwendung
VDO Motorsteuerung
Sensor-Typ
Drehzahl Rechteckwelle
Sensor-Signal
Isoliert von der Masse
Spirale
M18 x 1,5 Außengewinde
Herkunftsland
Tschechische Republik
Funktionalität
Rechteck-Sensoren
Typ des Steckverbinders
4-poliges Bajonett
Kategorie
Rechteck-Sensoren
Status des Artikels
Eingeschränkte Verfügbarkeit des Auslaufartikels
Alternatives Format
340 216 005 001C
340/216/5/1C

Besondere Bestellnummern

ean13
4103590690364
Hersteller-Teilenummer (MPN)
340-216-005-001C
