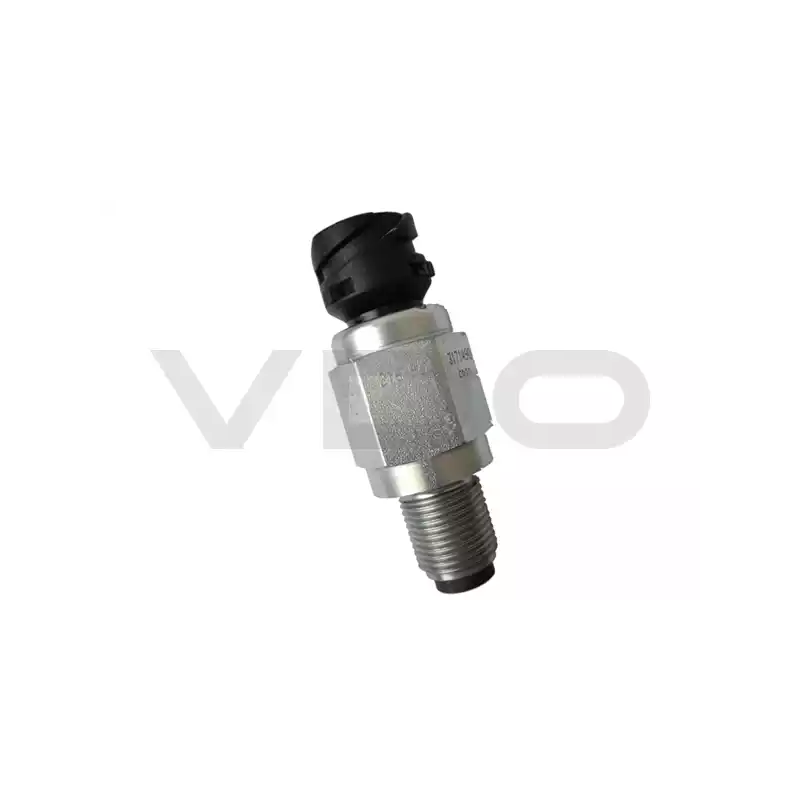

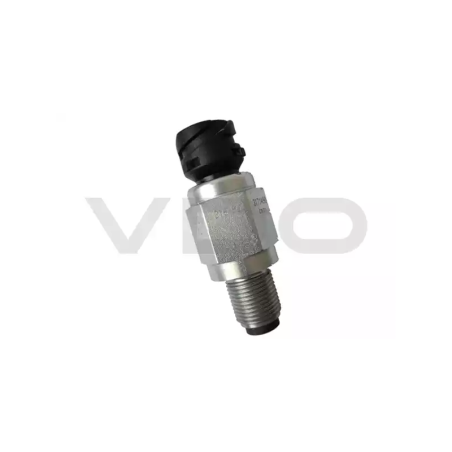

VDO Rechteck-Drehzahlsensor - M18

VDO Rechteck-Drehzahlsensor - M18

Teilenummer:

VDO 340-216-008-010C

  • Sensortyp: Rechteck - 400Hz
  • Gewinde: M18 x 1,5 Außengewinde
  • Stromversorgung: 6,3 - 8V Stabilisiert
  • Ausgang: Von Erde isoliert
  • Anschluss: 4-poliger Spezial-OEM
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • HS Code: 90299000
  • Gewicht: 0.50kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Technische Beschreibung Rechteck-Drehzahl- und Drehzahlsensor:

VDO 340 216 008 010C Spezifikationen:

Mechanische Eigenschaften:

Spirale: M18 x 1,5 Zoll
Maximale Häufigkeit: 400 Hz = 24.000 Impulse pro Minute
Betriebstemperatur: -40°C bis +130°C
Sensorlänge über alles (L2): 78,6 mm ± 1 mm
Länge des Sensorelements inkl. Gewinde (L1): ca. 25 mm
Abstandssensor - Impulsgeber: 0,3 mm bis 1,4 mm
Arbeitszyklus: (t an + t aus) / t an = 1,43 bis 3,33

Elektrische Eigenschaften:

Stromversorgung: 6,3 - 8V stabilisiert
Ausgabesignal: Isoliert von der Masse
Knotenpunkt: Steckverbinder 4-polig Spezial
Leistungsaufnahme: 12 mA

Datenblätter - Tabellen:

2010 EU VDO Sensoren Katalog Download Seite 56 - 57
Bild: Nicht verfügbar

VDO OEM Sensor 340-216-008-010C ersetzt Herstellernummer

MERCEDES-BENZ Teilenummer: 013 542 62 17

Verkaufsverpackungen:

  • VDO 340-216-008-010C Rechteck-Drehzahlsensor
  • VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
340-216-008-010C

Technische Daten

Messbereich
0 - 400 Hz
Verpackung
VDO Sensor Verkaufsverpackung
Anwendung
VDO Motorsteuerung
Sensor-Typ
Drehzahl Rechteckwelle
Sensor-Signal
Isoliert von der Masse
Spirale
M18 x 1,5 Stecker
Funktionalität
Rechteck-Sensoren
Typ des Steckverbinders
4-polig Spezial
Kategorie
Rechteck-Sensoren
Status des Artikels
Abgelaufenes Produkt
Alternatives Format
340 216 008 010C
340/216/8/10C

Besondere Bestellnummern

isbn
90299000
Hersteller-Teilenummer (MPN)
340-216-008-010C
