  • VDO Square wave touring - capteur de vitesse - M18

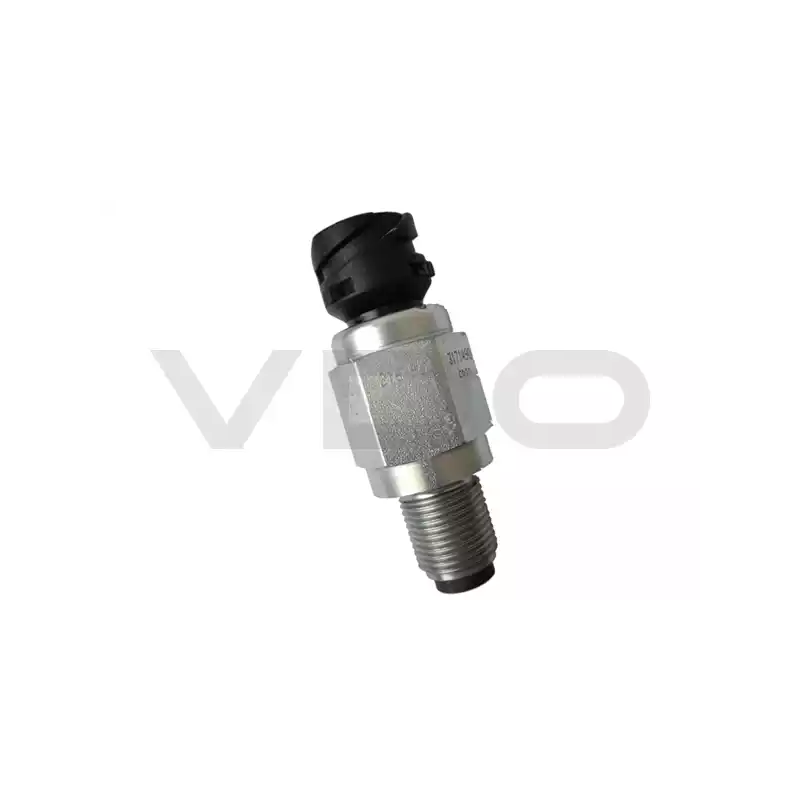

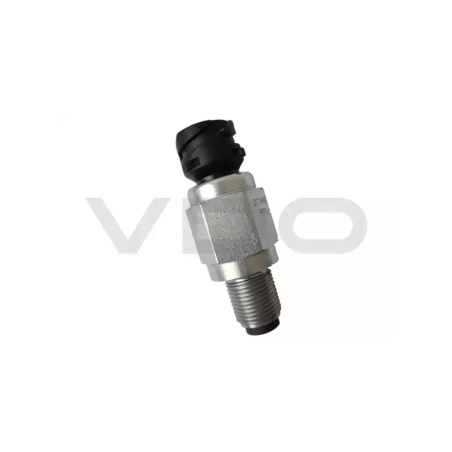

VDO Square wave touring - capteur de vitesse - M18

Part-number:

VDO 340-216-008-010C

  • Type d’émetteur : Oscillateur de blocage - 400Hz
  • Filetage : M18 x 1.5 Mâle
  • Alimentation : 6,3 - 8V stabilisée
  • Signal capteur : retour isolé bipolaire
  • Connecteur : OEM spécial 4 pôles
Logistical information:
Produit IndisponibleClick here for detailed information.
  • HS Code: 90318080
  • Weight: 0.15kg
Discontinued article
Replacement article on request

Description : Oscillateur de blocage, émetteur de vitesse et de compte-tours :

VDO 340 216 008 010C Spécifications techniques complètes :

Caractéristiques mécaniques :

Fil de discussion : M18 x 1,5 Homme
Fréquence maximale : 400 Hz = 24 000 impulsions par minute
Température de fonctionnement : -40°C à +130°C
Longueur globale de l’expéditeur (L2) : 78,6 mm ± 1 mm
Longueur de l’élément de l’émetteur incluant le fil (L1) : 25 mm
Émetteur de distance - générateur d’impulsions : 0,3 mm à 1,4 mm
Cycle de travail : (t allumé + t éteint) / t allumé = 1,43 à 3,33

Caractéristiques électriques :

Tension de fonctionnement : 6,3 - 8V CC stabilisé
Sortie du signal : Retour isolé
Connecteur : Connecteur spécial 4 pôles
Consommation actuelle : 12 mA

Fiches techniques et tableaux :

Téléchargement du catalogue des capteurs VDO de l’UE 2010 Page 56 - 57
Image : Non spécifié par VDO

VDO L’expéditeur 340-216-008-010C remplace le numéro OEM du fabricant :

MERCEDES-BENZ Numéro de pièce : 013 542 62 17

Vente Au Détail forfait :

  • VDO 340-216-008-010C Oscillateur bloqueur - émetteur de vitesse
  • VDO Les capteurs sont – sauf indication contraire – livrés sans matériau de connexion
340-216-008-010C

Fiche technique

Plage De Mesure
0 à 400 Hz
Emballage
VDO vente au détail de capteurs
Application
VDO Surveillance Du Moteur
Type de capteur
TR/MIN Vague carrée
signale de capteur
Isolé de la masse
Hélice
M18 x 1,5 Mâle
Fonctionnalité
Capteurs d’ondes carrées
Type de connecteur
4- spécialpôle
Catégorie
Capteurs d’ondes carrées
Statut de l’article
Produit Indisponible
Format alternatif
340 216 008 010C
340/216/8/10C

Références spécifiques

MPN
340-216-008-010C
