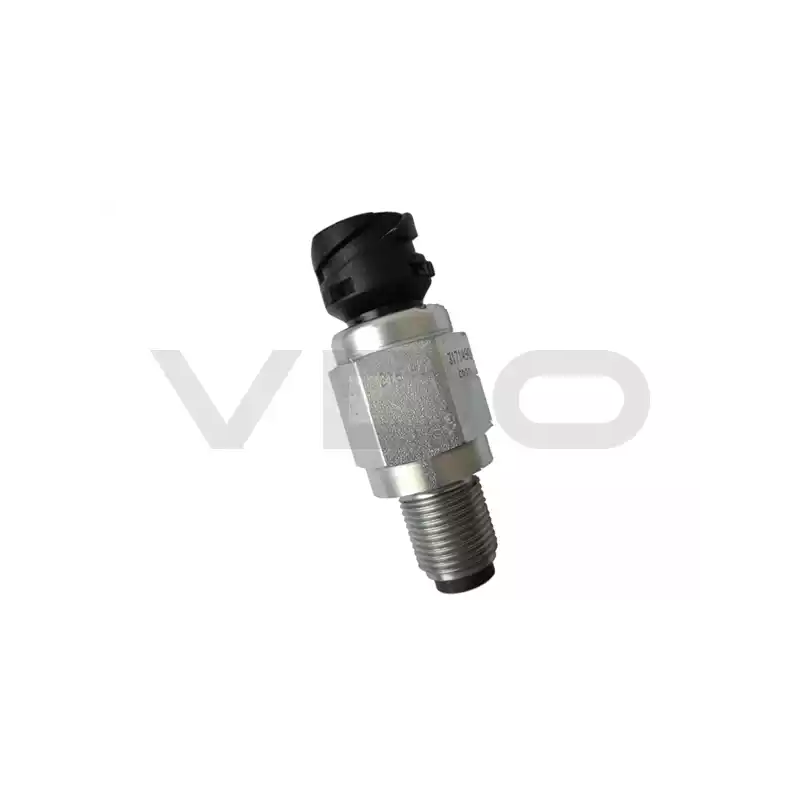

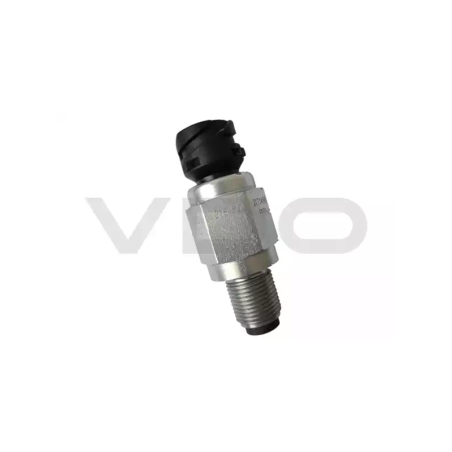

  • VDO Revoluciones de onda cuadrada - sensor de velocidad - M18

VDO Revoluciones de onda cuadrada - sensor de velocidad - M18

Part-number:

VDO 340-216-008-010C

  • Tipo de emisor: Oscilador bloqueador - 400Hz
  • Hilo: M18 x 1.5 macho
  • Fuente de alimentación: 6,3 - 8V estabilizada
  • Señal del sensor: retorno aislado de 2 polos
  • Conector: OEM especial de 4 polos
Logistical information:
Producto caducadoClick here for detailed information.
  • HS Code: 90318080
  • Weight: 0.15kg
Discontinued article
Replacement article on request

Descripción del bloqueador del oscilador Velocímetro y transmisor de tacógrafo:

VDO 340 216 008 010C Especificaciones técnicas completas:

Características mecánicas:

Hilo: Hombre de 18 x 1,5
Frecuencia máxima: 400 Hz = 24.000 pulsos por minuto
Temperatura de funcionamiento: -40°C a +130°C
Longitud total del remitente (L2): 78,6 mm ± 1 mm
Longitud del elemento del emisor incluyendo el hilo (L1): 25 mm
Emisor de distancia - generador de pulsos: 0,3 mm a 1,4 mm
Ciclo de trabajo: (t encendido + t apagado) / t encendido = 1,43 a 3,33

Características eléctricas:

Voltaje de funcionamiento: 6,3 - 8V DC estabilizado
Salida de señal: Retorno aislado
Conector: Conector especial de 4 polos
Consumo actual: 12 mA

Hojas de datos y tablas:

Descarga del catálogo de sensores VDO de la UE 2010 Páginas 56 - 57
Imagen: No especificado por VDO

VDO El remitente 340-216-008-010C reemplaza al número OEM del fabricante:

MERCEDES-BENZ Número de pieza: 013 542 62 17

Paquete de venta al público:

  • VDO 340-216-008-010C Tacóctor bloqueador del oscilador - transmisor del velocímetro
  • VDO Los sensores se entregan —salvo que se indique lo contrario— sin material de conexión
340-216-008-010C

Ficha técnica

Rango de medición
0 - 400 Hz
Embalaje
VDO Sensor de embalaje minorista
Aplicación
VDO Control del motor
Tipo de sensor
RPM Onda cuadrada
Señal del sensor
Aislado de la masa
Hélice
M18 x 1.5 Macho
Funcionalidad
Sensores de onda cuadrada
Tipo de conector
Especial de 4 polos
Categoría
Sensores de onda cuadrada
Estado del artículo
Producto caducado
Formato alternativo
340 216 008 010C
340/216/8/10C

Referencias específicas

MPN
340-216-008-010C
