  • Druckschalter: 230-213-004-002C VDO

VDO Druckschalter 12,50 bar - M14

Teilenummer:
VDO 230-213-004-002C
  • Druckschaltpunkt: 12,50 bar ± 0,40 bar
  • Gewinde: M14 x 1,5
  • Kontakt schließt bei Druckabfall
  • Ausgang: Von Erde isoliert
  • Ersatzprodukt auf Anfrage
Logistische Informationen:
Abgelaufenes ProduktKlicken Sie hier für detaillierte Informationen.
  • Gewicht: 0.50kg
Entfernt Artikel
Ersatzartikel auf Anfrage

Technische Beschreibung Öldruckschalter:

VDO 230 213 004 002C Spezifikationen:

Mechanische Eigenschaften:

Druck-Schaltpunkt:12.50 bar ± 0.40 bar
Messbereich des Drucks:0 - 10 bar
Maximaler Druck:30 Bar für 2 Sekunden
Spirale:M14 x 1,5 Zoll

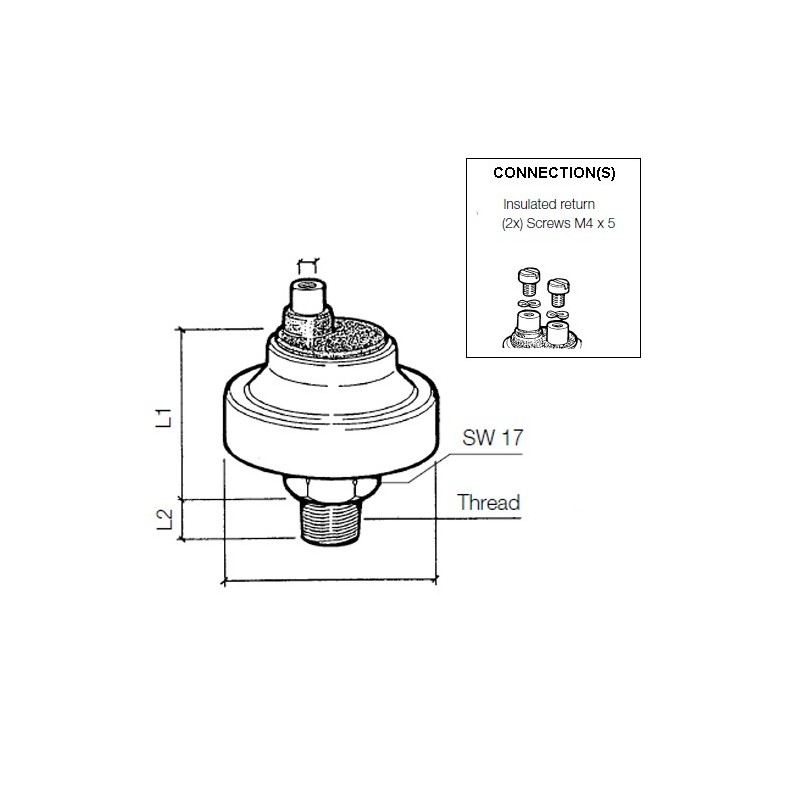

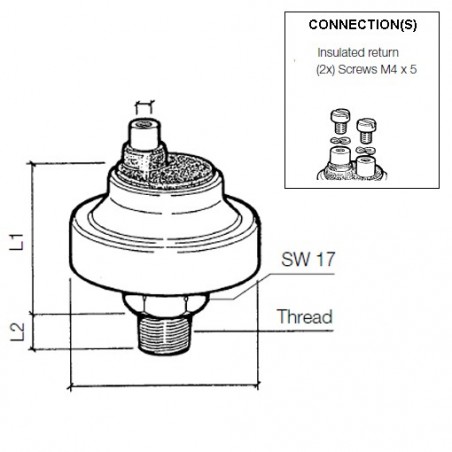

Gewinde + Mutternlänge (L1):39 mm
Fadenlänge (L2):ca. 11 mm
Drehmoment:60 Nm
Betriebstemperatur:–25 °C bis +120 °C
Anlage:Rund 45 mm mit geschlossenem Kontaktfach
Druck Medium:Öl - Erdöl - Diesel - Benzin - Luft

Elektrische Eigenschaften:

Stromversorgung:6 - 24 V Gleichstrom
Funktion des Schalters:Kontakt schließt bei einem Druck > 12,50 bar
Ausgangssignal des Druckschalters:2-polig geerdet isoliert
Antwort des Kontakts:Langsam
Schaltleistung:Maximal 5 Watt nicht-induktiv
Anschluss Druckschalter:M4 Schraube (2x)

Datenblätter und Tabellen:

VDO Fahrzeugelektronik-Katalog 2014:Seite 133 - 134
Art der Verbindung:Modell: 2D6
VDO Druckschalter werden unter anderem eingesetzt in:Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge

Ersatzprodukt für:

  • VDO 230 213 004 002C Druckschalter
  • Auf Anfrage
230-213-004-002C

Technische Daten

Stromversorgung
6 - 24 Volt Gleichstrom
Verpackung
VDO Sensor Verkaufsverpackung
Anwendung
VDO Motorsteuerung
Signal analog
Kontakt schließt bei Druckabfall
Sensor-Signal
Isoliert von der Masse
Spirale
M14 x 1,5 Stecker
Schaltpunkt
12.50 Uhr Bar
Kategorie
Druckschalter
Status des Artikels
Abgelaufenes Produkt
Alternatives Format
230 213 004 002C
230/213/4/2C

Besondere Bestellnummern

Hersteller-Teilenummer (MPN)
230-213-004-002C
