VDO Drucksensor 0-5 bar - 1/8-27 NPTF
Teilenummer:
VDO 360-081-039-015C
- Druckmessbereich: 0 - 5 Bar
- Gewinde: 1/8 - 27 NPTF
- Widerstandswert: 10 - 184 Ohm
- Ausgang: Von Erde isoliert
- Warnkontakt: 0,25 bar ± 0,15 bar
Logistische Informationen:
- HS Code: 90269000
- Ean Code: 4103590691439
- Gewicht: 0.13kg
Technische Beschreibung Motoröldrucksensor:
VDO 360 081 039 015C Spezifikationen:
Mechanische Eigenschaften:
| Messbereich des Drucks: | 0 - 5 bar 0 - 72,5 PSI 0 - 500 KPa |
| Maximaler Druck: | 30 Bar für 2 Sekunden |
| Spirale: | 1/8 - 27 NPTF |

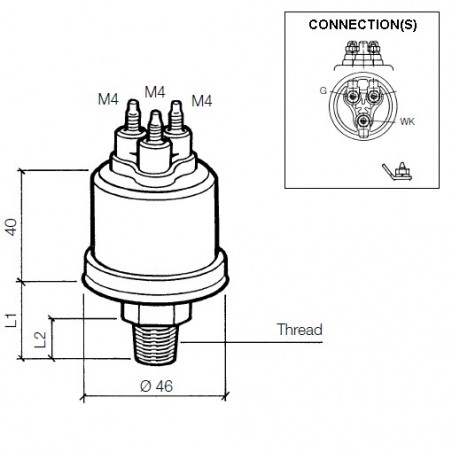

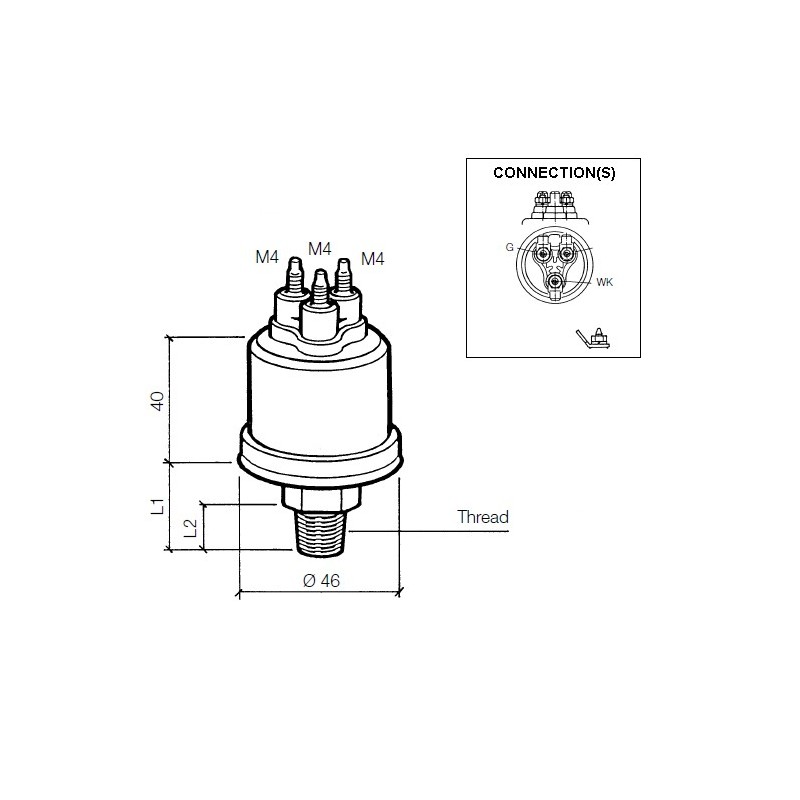

| Gewinde + Mutternlänge (L1): | 19,5 mm |
| Fadenlänge (L2): | ca. 11 mm |
| Drehmoment: | 30 Nm |
| Betriebstemperatur: | -25 °C bis +100 °C |
| Druck Medium: | Öl - Erdöl - Diesel - Benzin - Luft |
Elektrische Eigenschaften:
| Stromversorgung: | 6 - 24 V Gleichstrom |
| Widerstandswert: | 10 - 184 Ohm |
| Ausgangssignal des Drucksensors: | 2-polig geerdet isoliert |
| Warnkontakt: | 0,25 bar ± 0,15 bar |
| Warnkontakt laden | Maximal 5 Watt induktionsfrei |
| Eigenschaften von Warnkontakten | Kontakt schließt bei Druckabfall |
| Anschluss des Drucksensors: | M4 Flachstecker 6,3 x 0,8 mm 50° |
| Anschluss des Warnkontakts: | M4 Flachstecker 6,3 x 0,8 mm 50° |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 128 - 129 |
| Art der Verbindung: | Modell: B |
| VDO En du Drucksensoren Tabellen: | VDO Datenblatt Tabelle 3 |
| VDO Drucksensoren werden unter anderem eingesetzt in: | Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge |
Verkaufsverpackungen:
- VDO 360 081 039 015C Drucksensor
- VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
360-081-039-015C
Technische Daten
- Druckmessbereich
- 0 - 5 bar
- Warnkontakt-Steckverbinder
- M4 Flachstecker 6,3 x 0,8 mm
- Warnkontakt
- 0,25 bar ± 0,15 bar
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Ausgabesignal
- 10 - 184 Ohm
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 10 - 184 Ohm
- Sensor-Signal
- Isoliert von der Masse
- Sensor-Steckverbinder
- M4 Flachstecker 6,3 x 0,8 mm
- Spirale
- 1/8" - 27 NPTF Stecker
- Herkunftsland
- Deutschland
- Funktionalität
- Motoröldruck
- Typ des Steckverbinders
- M4 Flachstecker 6,3 x 0,8 mm
- Kommunikation
- Analog
- Kategorie
- Drucksensoren
- Status des Artikels
- Abgelaufenes Produkt
- Alternatives Format
- 360 081 039 015C
360/81/39/15C
Besondere Bestellnummern
- isbn
- 90269000
- ean13
- 4103590691439
- Hersteller-Teilenummer (MPN)
- 360-081-039-015C
VDO 360-081-039-015C
- Druckmessbereich: 0 - 5 Bar
- Gewinde: 1/8 - 27 NPTF
- Widerstandswert: 10 - 184 Ohm
- Ausgang: Von Erde isoliert
- Warnkontakt: 0,25 bar ± 0,15 bar
