VDO Öltemperatursensor 150°C - M14
Teilenummer:
VDO 323-803-014-007C
- Temperaturmessbereich: +50°C bis +150°C
- Gewinde: M14 x 1,5
- Nennwiderstand: 322,8 - 18,6 Ohm
- Leistung: Min zu Masse
- Warnkontakt: 108 °C ± 3 °C
Logistische Informationen:
- HS Code: 90259000
- Ean Code: 4103590696090
- Gewicht: 0.06kg
Technische Beschreibung Motor- und Getriebeöltemperatursensor:
VDO 323 803 014 007C Spezifikationen:
Mechanische Eigenschaften:
| Messbereich der Temperatur: | +50 °C bis +150 °C |
| Minimale - Maximale Betriebstemperatur: | -30 °C bis +180 °C |
| Spirale: | M14 x 1,5 Zoll |

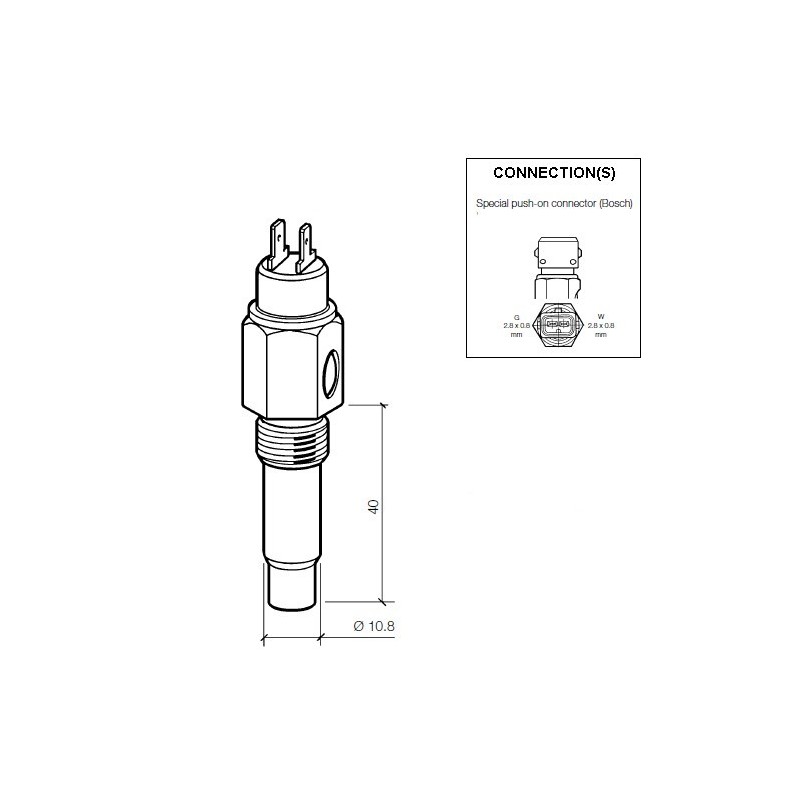

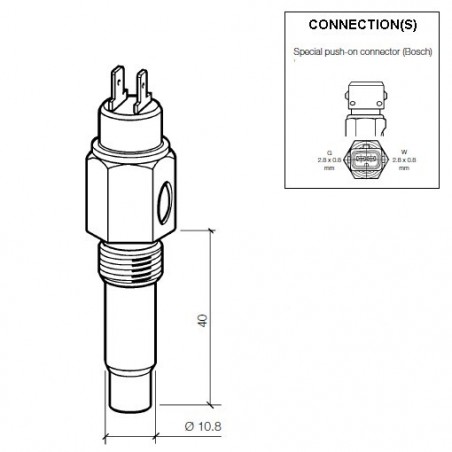

| Sensorlänge + Gewinde (L): | ca. 40 mm |
| Durchmesser des Sensors: | ca. 10,8 mm |
| Drehmoment: | 20 Nm |
| Temperatur Medium: | Öl - Erdöl - Diesel - Benzin - Luft - Wasser - Kühlmittel |
Elektrische Eigenschaften:
| Stromversorgung: | 6 - 24 V Gleichstrom |
| Widerstandswert: | 322,8 - 18,6 Ohm |
| Ausgangssignal des Temperatursensors: | 1-polig min bis Masse |
| Warnkontakt: | 108 °C ± 3 °C |
| Warnkontakt laden | 1,2 bis 3 Watt induktionsfrei |
| Eigenschaften von Warnkontakten | Kontakt schließt bei steigender Temperatur |
| Anschluss Temperatursensor: | Bosch Steckverbinder 2,8x0,8mm |
| Anschluss des Warnkontakts: | Bosch Steckverbinder 2,8x0,8mm |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 142 - 143 |
| Art der Verbindung: | Modell: D |
| VDO und du Temperatursensoren Tabellen: | VDO Tabelle: 4 - (Siehe Bilder) |
| Temperatur 100 °C > Widerstand: | 100 °C = 62,43 Ohm ± 4,71 Ohm |
| VDO Temperatursensoren werden unter anderem eingesetzt in: | Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge |
Verkaufsverpackungen:
- VDO 323 803 014 007C Temperatursensor
- VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
323-803-014-007C
Technische Daten
- Temperatur-Messbereich
- +50°C bis +150°C
- Warnkontakt-Steckverbinder
- Bosch Steckverbinder 2,8x0,8mm
- Warnkontakt
- 108 °C ± 3 °C
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Ausgabesignal
- 322,8 - 18,6 Ohm
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 322,8 - 18,6 Ohm
- Sensor-Signal
- Minus in der Masse
- Sensor-Steckverbinder
- Bosch Steckverbinder 2,8x0,8mm
- Spirale
- M14 x 1,5 Stecker
- Herkunftsland
- Tschechische Republik
- Funktionalität
- Öltemperatur
- Typ des Steckverbinders
- Bosch Steckverbinder 2,8x0,8mm
- Kommunikation
- Analog
- Kategorie
- Temperatursensoren
- Status des Artikels
- Abgelaufenes Produkt
- Alternatives Format
- 323 803 014 007C
323/803/14/7C
Besondere Bestellnummern
- isbn
- 90259000
- ean13
- 4103590696090
- Hersteller-Teilenummer (MPN)
- 323-803-014-007C
VDO 323-803-014-007C
- Temperaturmessbereich: +50°C bis +150°C
- Gewinde: M14 x 1,5
- Nennwiderstand: 322,8 - 18,6 Ohm
- Leistung: Min zu Masse
- Warnkontakt: 108 °C ± 3 °C
