VDO Kühlwassersensor 120°C - 1/8-27 NPTF
Teilenummer:
VDO 323-804-015-005D*
- Temperaturmessbereich: +40 °C bis +120 °C
- Gewinde: 1/8-27 NPTF
- Widerstand: 452,3 - 41,6 Ohm
- Leistung: Min zu Masse
- Kein Warnkontakt
Logistische Informationen:
- Gewicht: 0.50kg
Technische Beschreibung Temperatursensor des Kühlsystems:
VDO 323 804 015 005D* Spezifikationen:
Mechanische Eigenschaften:
| Messbereich der Temperatur: | +40 °C bis +120 °C |
| Minimale - Maximale Betriebstemperatur: | -30 °C bis +150 °C |
| Spirale: | 1/8-27 NPTF |

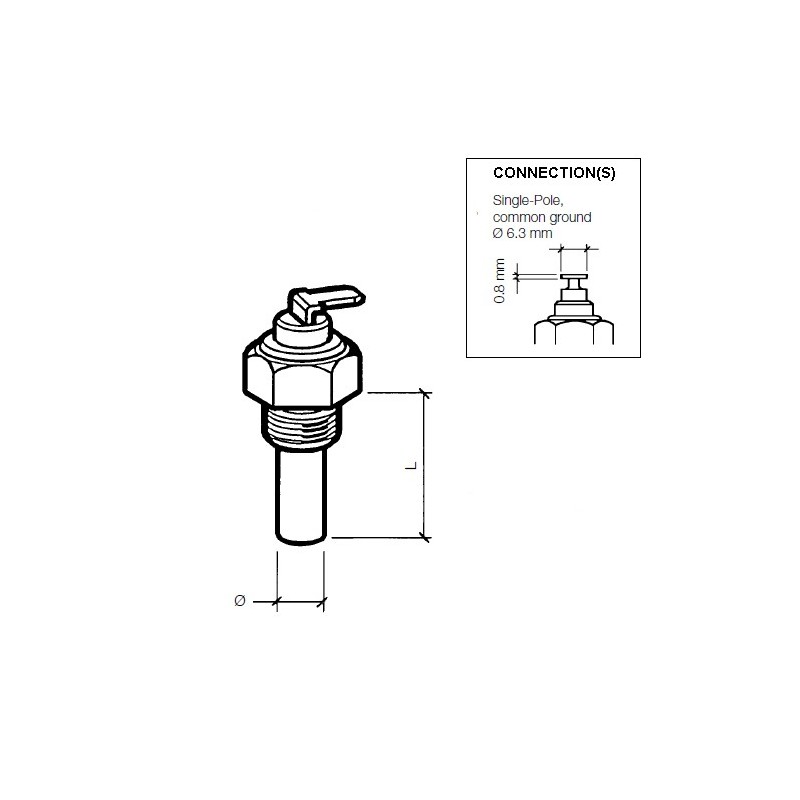

| Sensorlänge + Gewinde (L): | ca. 22 mm |
| Durchmesser des Sensors: | 8,2 mm |
| Drehmoment: | 10 Nm |
| Temperatur Medium: | Öl - Erdöl - Diesel - Benzin - Luft - Wasser - Kühlmittel |
Elektrische Eigenschaften:
| Stromversorgung: | 6 - 24 V Gleichstrom |
| Widerstandswert: | 100 °C = 67,71 Ohm |
| Ausgangssignal des Temperatursensors: | 1-polig min bis Masse |
| Warnkontakt: | Nein |
| Warnfunktion: | Optionaler VDO A2C59510886 Makepoint-Schalter |
| Anschluss Temperatursensor: | Runder Stecker 6,3 x 0,8 mm |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 136 - 137 |
| Art der Verbindung: | Modell: C |
| VDO en du Temperatursensoren-Tabellen: | VDO Tabelle: 6 - (Siehe Bilder) |
| Temperatur 100 °C > Widerstand: | 100 °C = 67,71 Ohm ± 6,52 Ohm |
| VDO Temperatursensoren werden unter anderem eingesetzt in: | Automobilindustrie - Schiffbau - Maschinenbau - Land- und Straßenbau Fahrzeuge |
Verkaufsverpackungen:
- VDO 323 804 015 005D* Temperatursensor
- VDO Sensoren werden - sofern nicht anders angegeben - ohne Anschlussmaterial geliefert
323-804-015-005D
Technische Daten
- Temperatur-Messbereich
- +40°C bis +120°C
- Warnkontakt
- Nein
- Stromversorgung
- 6 - 24 Volt Gleichstrom
- Verpackung
- VDO Sensor Verkaufsverpackung
- Ausgabesignal
- 452,3 - 41,6 Ohm
- Anwendung
- VDO Motorsteuerung
- Signal analog
- 452,3 - 41,6 Ohm
- Sensor-Signal
- Minus in der Masse
- Sensor-Steckverbinder
- Flachstecker T-Modell 6,3 x 0,8 mm
- Spirale
- 1/8" - 27 NPTF Stecker
- Funktionalität
- Temperatur des Kühlwassers
- Typ des Steckverbinders
- Flachstecker T-Modell 6,3 x 0,8 mm
- Kommunikation
- Analog
- Kategorie
- Temperatursensoren
- Status des Artikels
- Abgelaufenes Produkt
- Alternatives Format
- 323 804 015 005D
323/804/15/5D
Besondere Bestellnummern
- Hersteller-Teilenummer (MPN)
- 323-804-015-005D
VDO 323-804-015-005D*
- Temperaturmessbereich: +40 °C bis +120 °C
- Gewinde: 1/8-27 NPTF
- Widerstand: 452,3 - 41,6 Ohm
- Leistung: Min zu Masse
- Kein Warnkontakt
