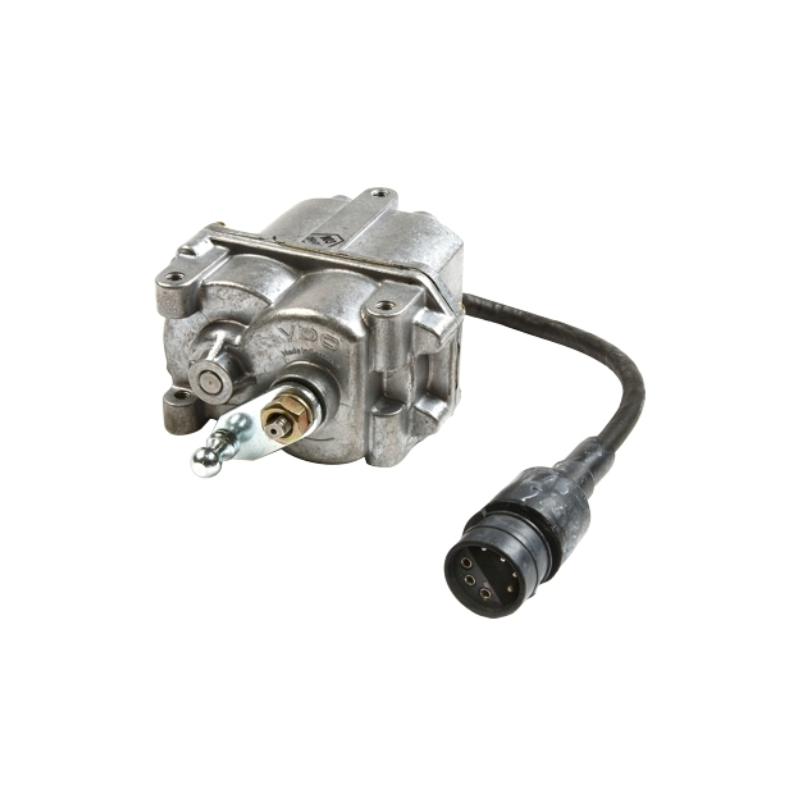

Continental VDO Actuador electrónico E-Gas II - 24 voltios
1.758,95 €
(impuestos inc.)
1.453,68 € impuestos excl.
Part-number:
408-403-002-001G
- Actuador electrónico E-Gas II
- 24 voltios
Logistical information:
- HS Code: 90328900
- Weight: 1.03kg
Descripción VDO Especificaciones del actuador E-Gas 408-403-002-001G:
El servomotor no debe ser accionado contra topes exteriores dispuestos externamente. Disponga el enlace para permitir un cierto juego mecánico externo para que el motor alcance el tope eléctrico interno tanto en sentido horario (CW) como antihorario (CCW).
Para mayores requerimientos de par de potencia, véase servomotor con par de salida 250 Ncm (número de pieza 408-422-006-001).
Datos eléctricos:
| Voltaje de funcionamiento: | 24 VDC (mínimo 20 - máximo 30 VDC) |
| Tipo de transmisión: | PWM (Modulación de Ancho de Pulso) |
| Consumo máximo de corriente: | 750 mA |
| Potenciómetro, resistencia en serie, pin 5-7: | 1.400 Ohm |
| Pin de resistencia 6-7: | Oculto a la puerta. 84 ohmios cw-máx, 1,400 ohmios |
| Contacto del eje (SK): | NC en posición de porte oculto. Corriente máxima: 1 A |
Datos mecánicos:
| Par de salida: | CW/CCW 180 Ncm |
| Rango eléctrico de funcionamiento: | 102° +/- 3° |
| Rango de funcionamiento mecánico: | 120° +/- 5° |
| Tiempo de respuesta, CW/CCW a toda velocidad: | < 500 ms |
| Carcasa de materiales: | Aluminio |
Datos de Environmetal:
| Temperatura de funcionamiento: | -30 °C a +120 °C |
| Temperatura de almacenamiento: | -40 °C a +120 °C |
| Clase de protección de PI: | IP54A (DIN 40050, parte 9) |
| Vibración: | Máximo +/-2mm, 10 - 24 Hz Máximo 8g, 24 - 2000 Hz |
Paquete:
- Actuador E-Gas 1x VDO 408 403 002 001
408-403-002-001G
Ficha técnica
- Estado del artículo
- Descontinuado, disponible de forma limitada
Referencias específicas
- MPN
- 408-403-002-001G
408-403-002-001G
- Actuador electrónico E-Gas II
- 24 voltios
