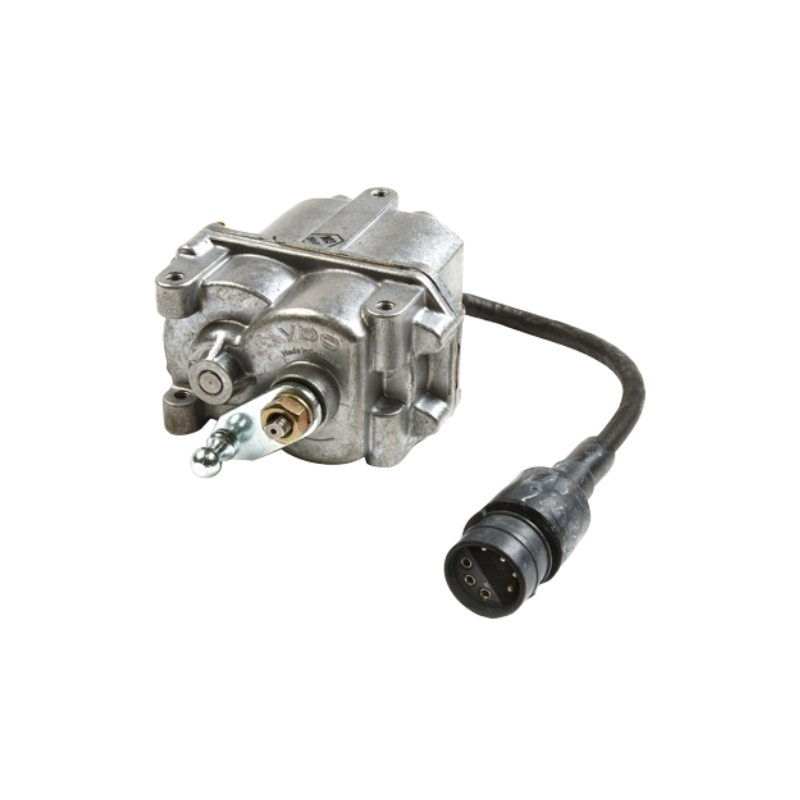

Continental VDO actionneur électronique E-Gas II - 24 Volts
1 758,95 €
TTC
1 453,68 € HT
Part-number:
408-403-002-001G
- Actionneur électronique E-Gas II
- 24 volts
Logistical information:
- HS Code: 90328900
- Weight: 1.03kg
Description VDO spécifications de l’actionneur E-Gas 408-403-002-001G :
Le servomoteur ne doit pas être actionné contre des butées extérieures. Disposez la tringlerie pour permettre un certain jeu de mécanique externe afin que le moteur atteigne la butée électrique interne dans le sens horaire (CW) et antihoraire (CCW).
Pour des besoins de couple de puissance plus élevés, voir servomoteur avec couple de sortie 250 Ncm (numéro de pièce 408-422-006-001).
Données électriques :
| Tension de fonctionnement : | 24 VDC (min 20 - max 30 VDC) |
| Type de lecteur : | PWM (modulation de largeur d’impulsion) |
| Consommation maximale de courant : | 750 mA |
| Potentiomètre, résistance série, broches 5-7 : | 1,400 Ohm |
| Broches de résistance 6-7 : | Porte à l’écoute. 84 ohms cw-max 1,400 ohms |
| Contact d’arbre (SK) : | NC en position de port porté en port ouvert. Courant maximal : 1 A |
Mécanique Données :
| Couple de sortie : | CW/CCW 180 Ncm |
| Plage de fonctionnement électrique : | 102° +/- 3° |
| Mécanique plage de fonctionnement : | 120° +/- 5° |
| Réponse temps, plein AVC CW/CCW : | < 500 ms |
| Boîtier de matériaux : | Aluminium |
Données Environmetal :
| Température de fonctionnement : | -30 °C à +120 °C |
| Température de stockage : | -40 °C à +120 °C |
| IP classe de protection: | IP54A (DIN 40050, partie 9) |
| Vibration : | Max. +/-2 mm, 10 - 24 Hz Max. 8g, 24 - 2000 Hz |
Package :
- Actionneur E-Gas 1x VDO 408 403 002 001
408-403-002-001G
Fiche technique
- Statut de l’article
- Arrêté, disponible de manière limitée
Références spécifiques
- MPN
- 408-403-002-001G
408-403-002-001G
- Actionneur électronique E-Gas II
- 24 volts
