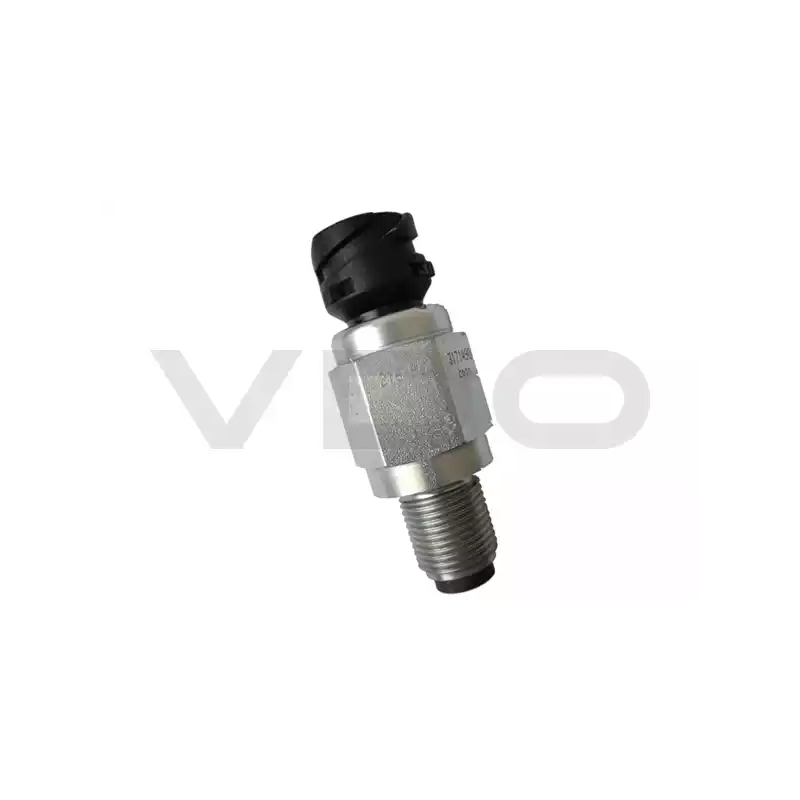

Description technique Capteur de vitesse et de vitesse à ondes carrées:
VDO 340 216 008 010Z spécifications:
Propriétés mécaniques:
Hélice: | M18 x 1,5 |
Fréquence maximale: | 400 Hz = 24 000 impulsions par minute |
Température de fonctionnement: | -40°C à +130°C |
Longueur hors tout du capteur (L2) : | 78,6 mm ± 1 mm |
Longueur de l’élément du capteur, y compris le filetage (L1): | 25 mm |
Capteur de distance - donneur d’impulsions: | 0,3 mm à 1,4 mm |
Cycle d’utilisation : | (t on + t off) / t on = 1,43 à 3,33 |
Propriétés électriques:
Tension D'alimentation: | 6.3 - 8V stabilisé |
Signal de sortie: | Isolé de la masse |
Jonction: | Connecteur 4-pôle spécial |
Consommation électrique: | 12 mA |
Fiches techniques - Tableaux :
2010 EU VDO Sensors Catalogue Télécharger | Page 56 - 57 |
Image: | indisponible |
VDO capteur OEM 340-216-008-010Z remplace le numéro du fabricant :
MERCEDES-BENZ numéro de pièce : | 013 542 62 17 |
Vente Au Détail emballage:
- VDO 340-216-008-010Z Régimes à ondes carrées - capteur de vitesse
- VDO Les capteurs sont - sauf indication contraire - fournis sans matériel de connexion
340-216-008-010Z
Fiche technique
- Plage De Mesure
- 0 à 400 Hz
- Emballage
- VDO vente au détail de capteurs
- Application
- VDO Surveillance Du Moteur
- Type de capteur
- TR/MIN Vague carrée
- signale de capteur
- Isolé de la masse
- Hélice
- M18 x 1,5 Mâle
- Pays d’origine
- République tchèque
- Fonctionnalité
- Capteurs d’ondes carrées
- Type de connecteur
- 4- spécialpôle
- Catégorie
- Capteurs d’ondes carrées
- Statut de l’article
- Commandable
- Format alternatif
- 340 216 008 010Z
340/216/8/10Z
