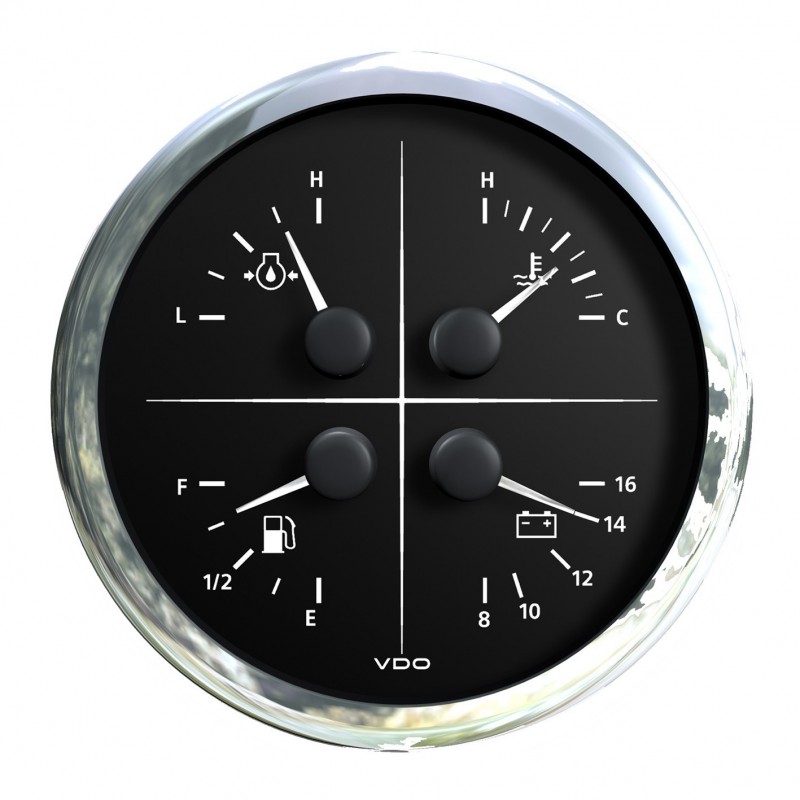

Veratron ViewLine Combi 4 in 1 Zwart 110mm

Part-number:

Veratron A2C59514265

  • Kleur: Zwart
  • Paneel gat diameter: 110 mm - 4 3/8"
  • Meetbereik: 1 & 2 Koelwater - Accu
  • Meetbereik: 3 & 4 Brandstof - Oliedruk
  • Retail verpakking 1 Combi 4 in 1 instrument
descriptionBekijk documentatie
Logistical information:
  • HS Code: 90148000
  • Weight: 0.50kg
Discontinued article
Replacement article on request

Functionele beschrijving ViewLine Combi 4 in 1 Koelwater - Accu - Brandstof - Oliedruk:

Veratron ViewLine A2C59514265 Specificaties:

Maten en montage:

Inbouw (Gat) diameter en Buiten diameter: 110 mm - 4 3/8 Inch en 126 mm - 5 Inch
Installatie diepte: 50 mm
Paneeldikte met spinlock moer: 0.5mm - 20mm
Paneeldikte met bracket montage: 2mm - 15mm (Optioneel)
Flushmount montage: Optionele kit A2C59510864

Functioneel:

Meetbereik 1 Koelwater Temperatuurmeter: +40°C tot +120°C
Meetbereik 2 Voltmeter: 8 tot 16V DC
Meetbereik 3 Brandstof niveau meter: E -1/2 - F
Meetbereik 4 Motor Oliedruk meter: 0 tot 5 Bar
Ingangsignaal 1 Koelwater Temperatuurmeter: Veratron NTC Thermistor 287.4-22.7 Ohm
Ingangsignaal 2 Voltmeter: 8 tot 16V DC
Ingangsignaal 3 Brandstof niveau meter: Veratron Hevelvlotter 3 - 180 Ohm EU
Ingangsignaal 4 Motor Oliedruk meter: Veratron Druksensor 10 tot 184 Ohm
Meetnauwkeurigheid: < 3.6° van de volle schaal
Aansluiting: Hirschmann 8 & 14 pins MQS connector

Voeding:

Voedingspanning: 10 tot 16 Volt DC
Stroomverbruik: < 175 mA inclusief waarschuwings LED's
Ompoolbeveiliging: Ja - 5 Minuten
Kortsluitbestendigheid: Ja - 1 Minuut

Schaal & wijzer:

Schaalverdeling: 4 x 90°
Schaal kleur: Zwart
Schaalverlichting: Amber LED backlight 605nm
Wijzer: Wit met LED verlichting
Alarm LED: Rood (632nm)
Programmering: Veratron USB software kit

Uitvoering:

Model: Veratron ViewLine Marine
Front glas type: Dubbel - Anticondens - Ontspiegeld
Standaard frontring: Driehoek chroom (Verwisselbaar)

Beschermklasse en certificering:

Front beschermingsklasse: IP67 (IEC 60529)
Achterkant beschermingsklasse IP52
Relatieve vochtigheid: Maximaal 95%
Bedrijfstemperatuur: -30°C tot +70°C (Frontring chroom)
CE Certificering: Ja
DNV GL Certificering: Ja
Vibratie test 25G - 6ms - 1Hz
Schoktest: 100G - 11ms
Valtest: 1 Meter - 3x
Brandveiligheid: UL94-VD

Retail verpakking:

  • Veratron ViewLine Zwart A2C59514265 Combi 4 in 1 Koelwater - Accu - Brandstof - Oliedruk
  • Kabels met Hirschmann connector 8 & 14-pins
  • Frontring driehoek chroom (Verwisselbaar)
  • Spinlock moer
  • Rubber pakking
  • QR code
  • Veiligheids- en installatie instructies
  • Levering exclusief Veratron sensoren
A2C59514265

Datasheet

Meetbereik
4 Functies
Waarschuwings indicatie
Rode LED 6X
Voedingsspanning
8 - 16 Volt DC
Verpakking
VDO Instrument retail
Toepassing
VDO Motorcontrole
Signaal analoog
Analoge sensoren
Serie
Veratron ViewLine Retail
Lens
Kunststof dubbel anticondens
Kleur
Zwart
IP Klasse front
IP67 (IEC 60529)
Input
Analoog
Inbouwmaat
110 mm - 4 3/8 Inch
Functionaliteit
Combi 4 in 1 Motor multifunction
Frontring verwisselbaar
Ja - Clip-on
Frontring model
Chroom driehoek
Communicatie
Analoog
Categorie
Combi 4 in 1 Instrumenten
Artikel status
Vervallen product
