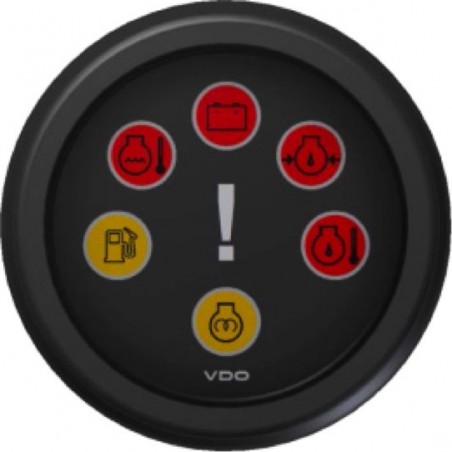

VDO ViewLine Led Motor Controller Zwart 52mm
search
  • VDO ViewLine Led Motor Controller Zwart 52mm

VDO ViewLine Led Motor Controller Zwart 52mm

Onderdeel nummer:

VDO A2C59506159

  • Kleur: Zwart
  • Paneel gat diameter: 52 mm - 2 1/16"
  • 6 x ISO Controle Led
  • Front: Dubbelglas - Anticondens
  • Retail verpakking 1 Motor Controller
descriptionBekijk documentatie
Logistieke informatie:
  • HS Code: 85122000
  • Gewicht: 0.50kg
Vervallen artikel
Vervangend artikel op aanvraag

Functionele beschrijving ViewLine Led Motorcontrole module:

VDO ViewLine A2C59506159 Specificaties:

Maten en montage:

Inbouw (Gat) diameter en Buiten diameter: 52 mm - 2 1/16 Inch en 59.25 mm - 2 1/3 Inch
Installatie diepte: 50 mm
Paneeldikte met spinlock moer: 0.5mm - 20mm
Paneeldikte met bracket montage: 2mm - 15mm (Optioneel)
Flushmount montage: Optionele kit A2C59510864

Functioneel:

Ingang: 6 Maakcontacten met massa
Led WL1 Amber: ISO Symbool Brandstof niveau
Led WL2 Rood: ISO Symbool Koelwater temperatuur
Led WL3 Rood: ISO Symbool Accu spanning
Led WL4 Rood: ISO Symbool Oliedruk
Led WL5 Rood: ISO Symbool Olie temperatuur
Led WL6 Amber: ISO Symbool Voorgloeien
Geschikte sensoren: VDO Drukschakelaars
VDO Temperatuurschakelaars
Universele maakcontacten
Aansluiting: Hirschmann 8 pins MQS connector

Voeding:

Voedingspanning: 8 tot 16 Volt
Stroomverbruik: 20mA per waarschuwings LED
Ompoolbeveiliging: Geen opgave VDO
Kortsluitbestendigheid: Geen opgave VDO

Schaal:

Schaal kleur:ZwartSchaalverlichting:Amber LED backlight 605nm

Uitvoering:

Model: VDO ViewLine Marine
Front glas type: Dubbel - Anticondens - Ontspiegeld
Standaard frontring: Rond zwart (Verwisselbaar)

Beschermklasse en certificering:

Front beschermingsklasse: IP67 (IEC 60529)
Achterkant beschermingsklasse IP52
Relatieve vochtigheid: Maximaal 95%
Bedrijfstemperatuur: -30°C tot +80°C (Kunststof frontring)
CE Certificering: Ja
DNV GL Certificering: Ja
Vibratie test 25G - 6ms - 1Hz
Schoktest: 100G - 11ms
Valtest: 1 Meter - 3x
Brandveiligheid: UL94-VD

Retail verpakking:

  • VDO ViewLine Zwart A2C59506159 Motor controle indicator
  • Kabel met Hirschmann connector 8-pins
  • Frontring rond zwart (verwisselbaar)
  • Spinlock moer
  • Rubber pakking
  • QR code
  • Veiligheids- en installatie instructies
  • Levering exclusief VDO Druk en Temperatuur schakelaars
A2C59506159

Datasheet

Waarschuwings indicatie
Rode LED Via plus en min
Voedingsspanning
8 - 12 Volt DC
Verpakking
VDO Instrument retail
Toepassing
VDO Motorcontrole
Signaal analoog
6 Contacten
Serie
Veratron ViewLine Retail
Meetbereik
6 X ISO Symbool Led
Lens
Kunststof dubbel anticondens
Kleur
Zwart
IP Klasse front
IP67 (IEC 60529)
Input
Maakcontacten
Inbouwmaat
52 mm - 2 1/16 Inch
Functionaliteit
Led Motor Controller
Frontring verwisselbaar
Ja - Clip-on
Frontring model
Zwart rond
Communicatie
Maakcontacten
Categorie
Controlemodules
Artikel status
Verzending gewoonlijk in circa 5 werkdagen
