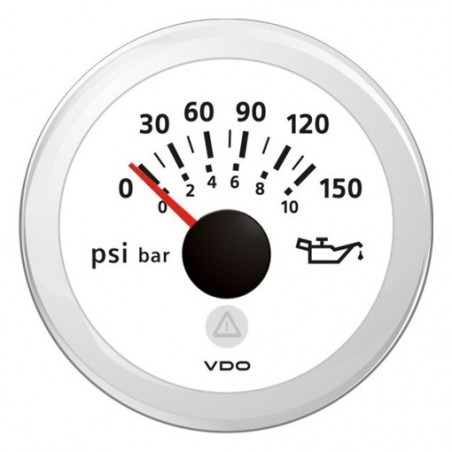

Veratron ViewLine Motoroliedruk 150PSI Wit 52mm

Part-number:

Veratron A2C59514204

  • Kleur: Wit
  • Paneel gat diameter: 52 mm - 2 1/16"
  • Meetbereik: 0 tot 150 PSI
  • Front: Dubbelglas - Anticondens
  • Vervangende Drukmeter op aanvraag
descriptionBekijk documentatie
Logistical information:
  • Weight: 0.50kg
Discontinued article
Replacement article on request

Functionele beschrijving ViewLine Motor oliedrukmeter:

Veratron ViewLine A2C59514204 specificaties:

Maten en montage:

Inbouw (Gat) diameter en Buiten diameter: 52 mm - 2 1/16 Inch en 59.25 mm - 2 1/3 Inch
Installatie diepte: 50 mm
Paneeldikte met spinlock moer: 0.5mm - 20mm
Paneeldikte met bracket montage: 2mm - 15mm (Optioneel)
Flushmount montage: Optionele kit A2C59510864

Functioneel:

Motor oliedruk schaal boven: 0 tot 150 PSI
Motor oliedruk schaal onder: 0 tot 10 Bar
Ingangsignaal motor oliedruk: Veratron Druksensor 240 tot 33.5 Ohm
Meetnauwkeurigheid: < 4 % van de volle schaal
Aansluiting: Hirschmann 8 pins MQS connector

Voeding:

Voedingspanning: 10 tot 32 V DC
Stroomverbruik: < 140 mA inclusief waarschuwings LED
Ompoolbeveiliging: Ja - 5 Minuten
Kortsluitbestendigheid: Ja - 1 Minuut

Schaal & wijzer:

Schaalverdeling: 90°
Schaal kleur: Wit
Schaalverlichting: Amber LED backlight 605nm
Wijzer: Rood met LED verlichting
Alarm LED: Rood (632nm)
Programmering: Veratron USB software kit

Uitvoering:

Model: Veratron ViewLine Marine
Front glas type: Dubbel - Anticondens - Ontspiegeld
Standaard frontring: Rond wit (Verwisselbaar)

Beschermklasse en certificering:

Front beschermingsklasse: IP67 (IEC 60529)
Achterkant beschermingsklasse IP52
Relatieve vochtigheid: Maximaal 95%
Bedrijfstemperatuur: -30°C tot +80°C (Kunststof frontring)
CE Certificering: Ja
DNV GL Certificering: Ja
Vibratie test 25G - 6ms - 1Hz
Schoktest: 100G - 11ms
Valtest: 1 Meter - 3x
Brandveiligheid: UL94-VD

Retail verpakking:

  • Veratron ViewLine Wit A2C59514204 Motor oliedrukmeter
  • Kabel met Hirschmann connector 8-pins
  • Frontring rond wit (verwisselbaar)
  • Spinlock moer
  • Rubber pakking
  • QR code
  • Veiligheids- en installatie instructies
  • Levering exclusief Veratron Motoroliedruk sensor
A2C59514204

Datasheet

Druk Meetbereik
0 - 150 PSI
Waarschuwings indicatie
Rode LED Via plus en min
Voedingsspanning
8 - 32 Volt DC
Verpakking
VDO Instrument retail
Toepassing
VDO Motorcontrole
Signaal analoog
240 - 33.5 Ohm
Serie
Veratron ViewLine Retail
Meterschaal
Dubbel
Lens
Kunststof dubbel anticondens
Kleur
Wit
IP Klasse front
IP67 (IEC 60529)
Input
Analoog
Inbouwmaat
52 mm - 2 1/16 Inch
Functionaliteit
Motoroliedruk
Frontring verwisselbaar
Ja - Clip-on
Frontring model
Wit rond
Communicatie
Analoog
Categorie
Drukmeters
Artikel status
Vervallen product
