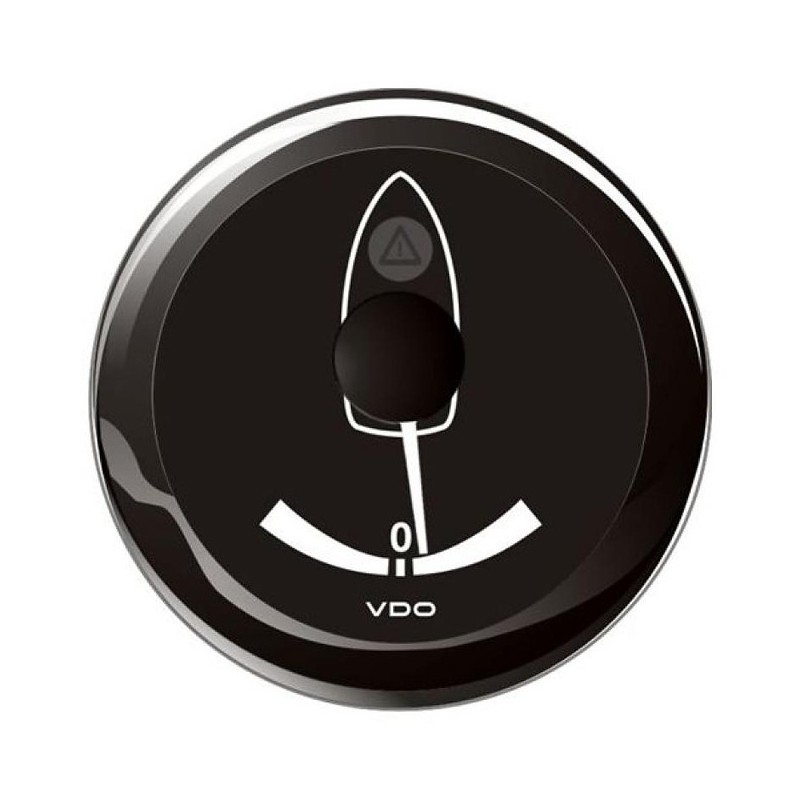

VDO ViewLine Roerstand Aanwijzer Kit Zwart 52mm

Onderdeel nummer:

VDO A2C59514811

  • Kleur: Zwart
  • Paneel gat diameter: 52 mm - 2 1/16"
  • Meetbereik: -40° tot +40° roeruitslag
  • Front: Dubbelglas - Anticondens
  • Roerstandaanwijzer kit met sensor
descriptionBekijk documentatie
Logistieke informatie:
  • HS Code: 90149000
  • Gewicht: 0.50kg
Vervallen artikel
Vervangend artikel op aanvraag

Functionele beschrijving ViewLine Roerstand indicator:

VDO ViewLine A2C59514811 Specificaties:

Maten en montage:

Inbouw (Gat) diameter en Buiten diameter: 52 mm - 2 1/16 Inch en 59.25 mm - 2 1/3 Inch
Installatie diepte: 50 mm
Paneeldikte met spinlock moer: 0.5mm - 20mm
Paneeldikte met bracket montage: 2mm - 15mm (Optioneel)
Flushmount montage: Optionele kit A2C59510864

Functioneel:

Meetbereik roerstand: -40° tot +40° roeruitslag
Ingangsignaal roerstand indicator: VDO 440-102-001-001D Roerstandsensor 3-180 Ohm
Geschikte sensoren: VDO 440-102-001-001D Roerstandsensor 3-180 Ohm
Meetnauwkeurigheid: < 4 % van de volle schaal
Aansluiting: Hirschmann 8 & 14 pins MQS connector

Voeding:

Voedingspanning: 8 tot 32 V DC
Stroomverbruik: < 140 mA inclusief waarschuwings LED
Ompoolbeveiliging: Ja - 5 Minuten
Kortsluitbestendigheid: Ja - 1 Minuut

Schaal & wijzer:

Schaalverdeling: 80°
Schaal kleur: Zwart
Schaalverlichting: Amber LED backlight 605nm
Wijzer: Wit met LED verlichting
Alarm LED: Rood (632nm)
Programmering: VDO USB software kit

Uitvoering:

Model: VDO ViewLine Marine
Front glas type: Dubbel - Anticondens - Ontspiegeld
Standaard frontring: Rond zwart (Verwisselbaar)

Beschermklasse en certificering:

Front beschermingsklasse: IP67 (IEC 60529)
Achterkant beschermingsklasse IP52
Relatieve vochtigheid: Maximaal 95%
Bedrijfstemperatuur: -30°C tot +80°C (Kunststof frontring)
CE Certificering: Ja
DNV GL Certificering: Ja
Vibratie test 25G - 6ms - 1Hz
Schoktest: 100G - 11ms
Valtest: 1 Meter - 3x
Brandveiligheid: UL94-VD

Retail verpakking:

  • VDO ViewLine Zwart A2C59514811 Roerstand Indicator
  • Kabels met Hirschmann connector 8 & 14-pins
  • Frontring rond zwart (Verwisselbaar)
  • Spinlock moer
  • Rubber pakking
  • QR code
  • Veiligheids- en installatie instructies
  • Levering inclusief VDO roerstandsensor 440-102-001-001D
A2C59514811

Datasheet

Waarschuwings indicatie
Rode LED Via plus en min
Voedingsspanning
8 - 32 Volt DC
Verpakking
VDO Kit (Instrument + sensor)
Toepassing
VDO Navigatie
Signaal analoog
3 - 180 Ohm
Serie
Veratron ViewLine Retail
Meetbereik
40° - 0 - 40°
Lens
Kunststof dubbel anticondens
Kleur
Zwart
IP Klasse front
IP67 (IEC 60529)
Input
Analoog
Inbouwmaat
52 mm - 2 1/16 Inch
Functionaliteit
Roerstand
Frontring verwisselbaar
Ja - Clip-on
Frontring model
Zwart rond
Communicatie
Analoog
Categorie
Roerstandaanwijzers
Artikel status
Verzending gewoonlijk in circa 5 werkdagen
