VDO ViewLine Snelheidsmeter Pitot 50kn Wit 85mm

Onderdeel nummer:

VDO A2C59513846

  • Kleur: Wit
  • Paneel gat diameter: 85 mm - 3 3/8"
  • Meetbereik: 10 - 50 kn / 10 - 100 Km/h
  • Front: Dubbelglas - Anticondens
  • Retail verpakking 1 Pitot Snelheidsmeter
descriptionBekijk documentatie
Logistieke informatie:
  • HS Code: 90148000
  • Gewicht: 0.50kg
Vervallen artikel
Vervangend artikel op aanvraag

Functionele beschrijving ViewLine Snelheidsmeter:

VDO ViewLine A2C59513846 Specificaties:

Maten en montage:

Inbouw (Gat) diameter en Buiten diameter: 85 mm - 3 3/8 Inch en 93 mm 3 2/3 Inch
Installatie diepte: 50 mm
Paneeldikte met spinlock moer: 0.5mm - 20mm
Paneeldikte met bracket montage: 2mm - 15mm (Optioneel)
Flushmount montage: Optionele kit A2C59510864

Functioneel:

Meetbereik snelheid: 10 - 50 kn / 10 - 100 km/h
Ingangsignaal snelheidsmeter: Pitot buis spiegelmontage VDO 270-001-002-001X
Geschikte sensoren: VDO 270-001-002-001X Pitot sensor spiegelmontage
Meetnauwkeurigheid: < ± 2 kn

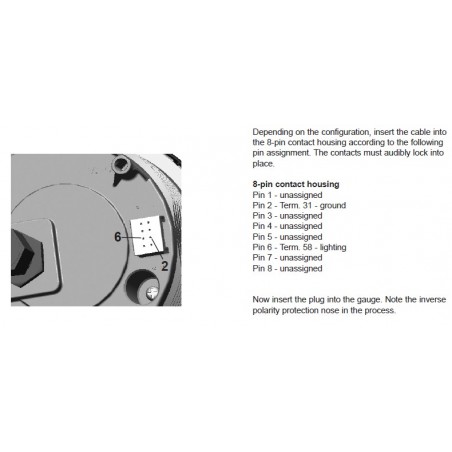

Aansluiting: Hirschmann 8 & 14 pins MQS connector

Voeding:

Voedingspanning: 10 tot 16 V DC
Stroomverbruik: < 35 mA
Ompoolbeveiliging: Ja - 1 Minuut

Schaal & wijzer:

Schaalverdeling: 270°
Schaal kleur: Wit
Schaalverlichting: Amber LED backlight 605nm
Wijzer: Rood met LED verlichting
Alarm LED: Rood (632nm)
Programmering: VDO USB software kit

Uitvoering:

Model: VDO ViewLine Marine
Front glas type: Dubbel - Anticondens - Ontspiegeld
Standaard frontring: Rond wit (Verwisselbaar)

Beschermklasse en certificering:

Front beschermingsklasse: IP67 (IEC 60529)
Achterkant beschermingsklasse IP52
Relatieve vochtigheid: Maximaal 95%
Bedrijfstemperatuur: -30°C tot +80°C (Kunststof frontring)
CE Certificering: Ja
DNV GL Certificering: Ja
Vibratie test 25G - 6ms - 1Hz
Schoktest: 100G - 11ms
Valtest: 1 Meter - 3x
Brandveiligheid: UL94-VD

Retail verpakking:

  • VDO ViewLine Wit A2C59513846 Snelheidsmeter
  • Kabels met Hirschmann connector 8 & 14-pins
  • Frontring rond wit (Verwisselbaar)
  • Spinlock moer
  • Rubber pakking
  • QR code
  • Veiligheids- en installatie instructies
  • Levering exclusief VDO Pitot sensor 27-315-00 & Slang 27-316-00
A2C59513846

Datasheet

Waarschuwings indicatie
Rode LED Via plus en min
Voedingsspanning
8 - 32 Volt DC
Verpakking
VDO Instrument retail
Toepassing
VDO Navigatie
Signaal analoog
Pitot buis
Serie
Veratron ViewLine Retail
Lens
Kunststof dubbel anticondens
Kleur
Wit
IP Klasse front
IP67 (IEC 60529)
Input
Analoog
Inbouwmaat
85 mm - 3 3/8 Inch
Functionaliteit
Snelheid
Frontring verwisselbaar
Ja - Clip-on
Frontring model
Wit rond
Communicatie
Analoog
Categorie
Navigatie instrumenten
