  • Brandstof meters: 301-020-001C VDO

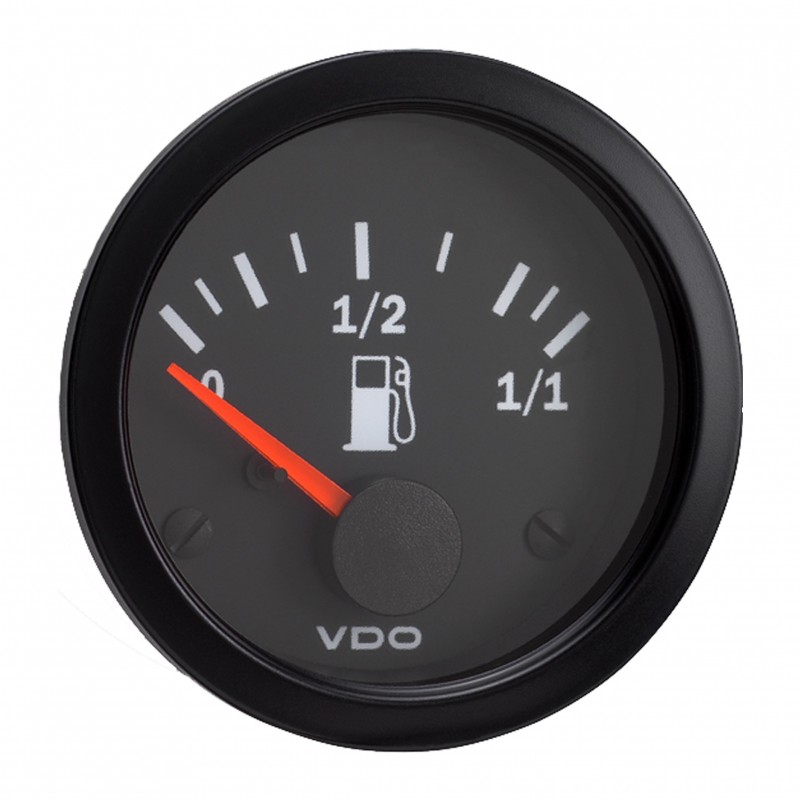

10 Stuks VDO Cockpit Vision Brandstofniveau 3-180 Ohm 52mm 24V

Onderdeel nummer:

VDO 301-020-001C

  • Kleur: Zwart
  • Paneel gat diameter: 52 mm - 2 1/16"
  • Meetbereik: 0 - 1/2 - 1/1
  • Voedingsspanning: 24 Volt DC
  • 10 Stuks OEM Brandstof meters
Logistieke informatie:
Vervallen productKlik hier voor uitgebreide informatie.
  • HS Code: 90269000
  • Gewicht: 0.50kg
Vervallen artikel
Vervangend artikel op aanvraag

Functionele beschrijving Cockpit Vision Brandstofniveaumeter:

VDO Cockpit Vision 301 020 001C Specificaties:

Maten en montage:

Inbouw (Gat) diameter en Buiten diameter: 52 mm - 2 1/16 Inch en 59.25 mm - 2 1/3 Inch
Installatie diepte: 61 mm
Paneeldikte met spinlock moer: 0.5 mm - 23 mm
Paneeldikte met bracket montage: Niet beschikbaar
Flushmount montage: Geen

Functioneel:

Meetbereik brandstofniveau: 0 - 1/2 - 1/1
Ingangsignaal brandstofniveau meter: VDO Hevelvlotter 3 - 180 Ohm EU
Meetnauwkeurigheid: Geen opgave VDO beschikbaar
Aansluiting: Vlakstekker 6,3 x 0,8mm (3x)
Aansluiting schaalverlichting: Vlakstekker 6,3 x 0,8mm (2x)

Voeding:

Voedingspanning: 21.5 - 30 Volt DC
Stroomverbruik zonder schaalverlichting: < 86 mA
Ompoolbeveiliging: Ja
Kortsluitbestendigheid: Geen opgave VDO

Schaal & wijzer:

Schaalverdeling: 90°
Schaal kleur: Zwart
Schaalverlichting: Backlight 12V - 2 Watt Wit - Groen - Rood en 24V - 2 Watt - Optioneel
Wijzer: Rood backlight
Alarm indicatie: Geen
Programmeerbaar: Nee

Uitvoering:

Model: Cockpit Vision
Front glas type: Enkel - Ontspiegeld
Standaard frontring: Driehoek zwart (Schroefring)

Beschermklasse en certificering:

Front beschermingsklasse: IP64 (DIN 40050) - Ozon bestendig - UV bestendig
Achterkant beschermingsklasse IP42 (DIN 40050)
Relatieve vochtigheid: Geen opgave VDO beschikbaar
Bedrijfstemperatuur: -30°C tot +85°C
CE Certificering: Ja
DNV GL Certificering: Geen opgave VDO beschikbaar
Vibratie test 8 uur: Max: 1G - 25Hz - 2000Hz
EMC-Test: Volgens EN 13309 und ISO 13677
Nominale positie: NL 0 tot NL 90 - DIN 16257
Behuizing: Kunststof brandvertragend

OEM (10 stuks) verpakking:

  • VDO Cockpit Vision 301 020 001C Brandstofniveau meter
  • Aansluitmateriaal apart bestellen
  • Spinlock moer
301-020-001C

Datasheet

Niveau Meetbereik
0 - 1/2 - 1/1
Waarschuwings indicatie
Geen
Voedingsspanning
21.5 - 30 Volt DC
Verpakking
VDO Instrumenten OEM bulk
Toepassing
VDO Niveaumeting
Signaal analoog
Leeg - Vol : 3 - 180 Ohm
Serie
VDO Cockpit Vision
Lens
Kunststof enkel ontspiegeld
Kleur
Zwart
IP Klasse front
IP64 (DIN 40050)
Inbouwmaat
52 mm - 2 1/16 Inch
Functionaliteit
EU Hevelvlotters 3-180 Ohm
Frontring verwisselbaar
Ja - Speciaal gereedschap vereist
Frontring model
Zwart driehoek
Communicatie
Analoog
Categorie
Brandstofniveau meters
Artikel status
Vervallen product

Specifieke referenties

isbn
90269000
MPN
301-020-001C
