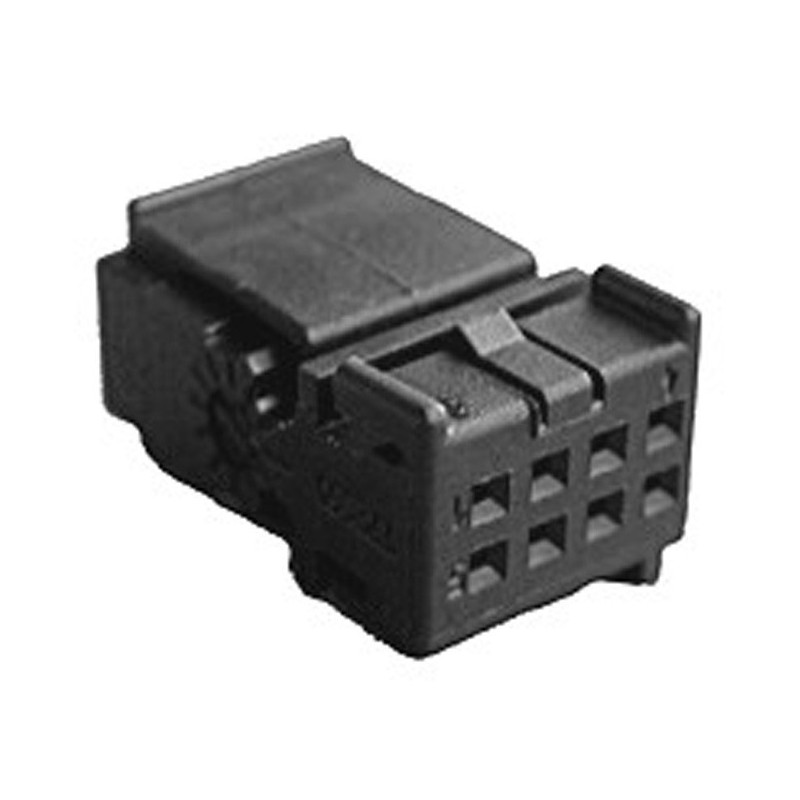

VDO ViewLine Connector Behuizing 8-polig

Onderdeel nummer:

VDO A2C59510847

  • 8-polige MQS connector
  • Fabricaat Hirschmann of Tyco
  • Zonder pinnen
  • Retail verpakking 1 Connector Behuizing
Logistieke informatie:
  • HS Code: 85369085
Vervallen artikel
Vervangend artikel op aanvraag

Beschrijving VDO ViewLine MQS Connector behuizing 8-polig:

De VDO Viewline instrumenten zijn uitgevoerd met een MQS aansluitconnector. Deze connectoren zijn van het fabricaat Tyco of Hirschmann. Ze worden op grote schaal toegepast in automotive en industrie vanwege de betrouwbaarheid en eenvoud in gebruik. Afhankelijk van het ViewLine model wordt gebruik gemaakt van een 8-polige of 14-polige MQS connector of een combinatie van beide. De ViewLine instrumenten in Retail verpakking worden complete geleverd met een MQS aansluitkabel. De VDO ViewLine instrumenten in OEM verpakking worden zonder aansluitkabels geleverd. Draadlengte van de aansluitkabel is circa 50 cm. De ViewLine Ampèremeter is uitgevoerd met 2 extra lange draden voor het aansluiten van de externe shunt. VDO levert naast complete aansluitkabels ook losse connector blokken en connector pinnen om zelf een aansluitkabel samen te stellen. Dit kan als complete connector set of uit losse onderdelen.

VDO A2C59510847 8-polige MQS connector specificaties:

MQS connector eigenschappen:

Voor VDO ViewLine instrumenten: Alle series
MQS Connector blok: Hirschmann - Tyco Female 8-polig
Uitgebreide info: Zie downloads manuals en datasheets

Tyco onderdelen bestelnummers en gereedschap:

  • Tyco No. 539635-1 Krimptang MQS Connectoren
  • Tyco No. 1355718-1 Single contacts 0.14 to 0.22 mm2 tin plated
  • Tyco No. 963729-1 Single contacts 0.5 to 0.75 mm2 tin plated
  • Tyco No. 539682-2 Passende matrijs voor krimptang
  • Tyco No. 1355717-1 Strip 0.14 to 0.22 mm2 tin plated
  • Tyco No. 928999-1 Strip 0.25 to 0.5 mm2 tin plated
  • Tyco No. 963715-1 Strip 0.5 to 0.75 mm2 tin plated
A2C59510847

Datasheet

Serie
Veratron ViewLine Retail
Connector type
Tyco 8-Polige MQS Connector
Categorie
Kabels en Connectoren
Artikel status
Verzending gewoonlijk in circa 5 werkdagen
