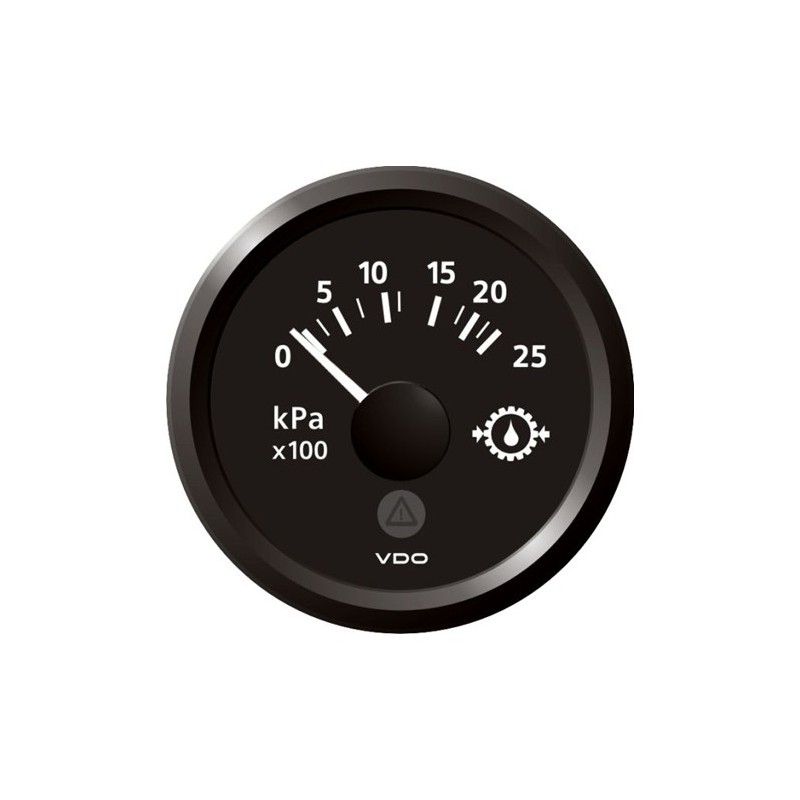

Veratron ViewLine Transmissie oliedruk 25kPa Zwart 52mm

Part-number:
Veratron A2C59514140
  • Kleur: Zwart
  • Paneel gat diameter: 52 mm - 2 1/16"
  • Meetbereik: 0 tot 25 kPa x 100
  • Front: Dubbelglas - Anticondens
  • Retail verpakking 1 Drukmeter
descriptionBekijk documentatie
Logistical information:
  • Weight: 0.50kg
Discontinued article
Replacement article on request

Functionele beschrijving ViewLine Transmissie oliedrukmeter:

Veratron ViewLine A2C59514140 specificaties:

Maten en montage:

Inbouw (Gat) diameter en Buiten diameter:52 mm - 2 1/16 Inch en 59.25 mm - 2 1/3 Inch
Installatie diepte:50 mm
Paneeldikte met spinlock moer:0.5mm - 20mm
Paneeldikte met bracket montage:2mm - 15mm (Optioneel)
Flushmount montage:Optionele kit A2C59510864

Functioneel:

Transmissie oliedruk:0 tot 25 kPa x 100
Ingangsignaal transmissie oliedruk:Veratron Druksensor 10 tot 184 Ohm
Meetnauwkeurigheid: < 4 % van de volle schaal
Aansluiting:Hirschmann 8 pins MQS connector

Voeding:

Voedingspanning:10 tot 32 V DC
Stroomverbruik:< 140 mA inclusief waarschuwings LED
Ompoolbeveiliging:Ja - 5 Minuten
Kortsluitbestendigheid:Ja - 1 Minuut

Schaal & wijzer:

Schaalverdeling:90°
Schaal kleur:Zwart
Schaalverlichting:Amber LED backlight 605nm
Wijzer:Wit met LED verlichting
Alarm LED:Rood (632nm)
Programmering:Veratron USB software kit

Uitvoering:

Model:Veratron ViewLine Marine
Front glas type:Dubbel - Anticondens - Ontspiegeld
Standaard frontring:Driehoek zwart (Verwisselbaar)

Beschermklasse en certificering:

Front beschermingsklasse:IP67 (IEC 60529)
Achterkant beschermingsklasseIP52
Relatieve vochtigheid:Maximaal 95%
Bedrijfstemperatuur:-30°C tot +80°C (Kunststof frontring)
CE Certificering:Ja
DNV GL Certificering:Ja
Vibratie test25G - 6ms - 1Hz
Schoktest:100G - 11ms
Valtest:1 Meter - 3x
Brandveiligheid:UL94-VD

Retail verpakking:

  • Veratron ViewLine Zwart A2C59514140 Transmissie oliedrukmeter
  • Kabel met Hirschmann connector 8-pins
  • Frontring driehoek zwart (verwisselbaar)
  • Spinlock moer
  • Rubber pakking
  • QR code
  • Veiligheids- en installatie instructies
  • Levering exclusief Veratron Transmissie oliedruksensor
A2C59514140

Datasheet

Druk Meetbereik
0 - 25 kPa x 100
Waarschuwings indicatie
Rode LED Via plus en min
Voedingsspanning
8 - 32 Volt DC
Verpakking
VDO Instrument retail
Toepassing
VDO Motorcontrole
Signaal analoog
10 - 184 Ohm
Serie
Veratron ViewLine Retail
Meterschaal
Enkel
Lens
Kunststof dubbel anticondens
Kleur
Zwart
IP Klasse front
IP67 (IEC 60529)
Input
Analoog
Inbouwmaat
52 mm - 2 1/16 Inch
Functionaliteit
Transmissie oliedruk
Frontring verwisselbaar
Ja - Clip-on
Frontring model
Zwart driehoek
Communicatie
Analoog
Categorie
Drukmeters
Artikel status
Bestelbaar
