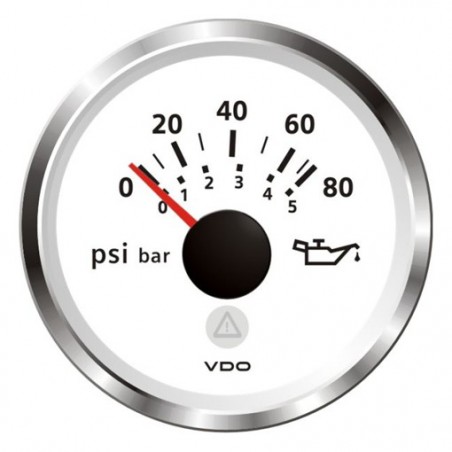

Veratron ViewLine Motoroliedruk 80PSI Wit 52mm

Part-number:
Veratron A2C59514215
  • Kleur: Wit
  • Paneel gat diameter: 52 mm - 2 1/16"
  • Meetbereik: 0 tot 80 PSI
  • Front: Dubbelglas - Anticondens
  • Vervangende Drukmeter op aanvraag
descriptionBekijk documentatie
Logistical information:
  • Weight: 0.50kg
Discontinued article
Replacement article on request

Functionele beschrijving ViewLine Motor oliedrukmeter:

Veratron ViewLine A2C59514215 specificaties:

Maten en montage:

Inbouw (Gat) diameter en Buiten diameter:52 mm - 2 1/16 Inch en 59.25 mm - 2 1/3 Inch
Installatie diepte:50 mm
Paneeldikte met spinlock moer:0.5mm - 20mm
Paneeldikte met bracket montage:2mm - 15mm (Optioneel)
Flushmount montage:Optionele kit A2C59510864

Functioneel:

Motor oliedruk schaal boven:0 tot 80 PSI
Motor oliedruk schaal onder:0 tot 5 Bar
Ingangsignaal motor oliedruk:Veratron Druksensor 10 tot 184 Ohm
Meetnauwkeurigheid: < 4 % van de volle schaal
Aansluiting:Hirschmann 8 pins MQS connector

Voeding:

Voedingspanning:10 tot 32 V DC
Stroomverbruik:< 140 mA inclusief waarschuwings LED
Ompoolbeveiliging:Ja - 5 Minuten
Kortsluitbestendigheid:Ja - 1 Minuut

Schaal & wijzer:

Schaalverdeling:90°
Schaal kleur:Wit
Schaalverlichting:Amber LED backlight 605nm
Wijzer:Rood met LED verlichting
Alarm LED:Rood (632nm)
Programmering:Veratron USB software kit

Uitvoering:

Model:Veratron ViewLine Marine
Front glas type:Dubbel - Anticondens - Ontspiegeld
Standaard frontring:Driehoek chroom (Verwisselbaar)

Beschermklasse en certificering:

Front beschermingsklasse:IP67 (IEC 60529)
Achterkant beschermingsklasseIP52
Relatieve vochtigheid:Maximaal 95%
Bedrijfstemperatuur:-30°C tot +70°C (Frontring Chroom)
CE Certificering:Ja
DNV GL Certificering:Ja
Vibratie test25G - 6ms - 1Hz
Schoktest:100G - 11ms
Valtest:1 Meter - 3x
Brandveiligheid:UL94-VD

Retail verpakking:

  • Veratron ViewLine Wit A2C59514215 Motor oliedrukmeter
  • Kabel met Hirschmann connector 8-pins
  • Frontring driehoek chroom (verwisselbaar)
  • Spinlock moer
  • Rubber pakking
  • QR code
  • Veiligheids- en installatie instructies
  • Levering exclusief Veratron Motoroliedruk sensor
A2C59514215

Datasheet

Druk Meetbereik
0 - 80 PSI
Waarschuwings indicatie
Rode LED Via plus en min
Voedingsspanning
8 - 32 Volt DC
Verpakking
VDO Instrument retail
Toepassing
VDO Motorcontrole
Signaal analoog
10 - 184 Ohm
Serie
Veratron ViewLine Retail
Meterschaal
Dubbel
Lens
Kunststof dubbel anticondens
Kleur
Wit
IP Klasse front
IP67 (IEC 60529)
Input
Analoog
Inbouwmaat
52 mm - 2 1/16 Inch
Functionaliteit
Motoroliedruk
Frontring verwisselbaar
Ja - Clip-on
Frontring model
Chroom driehoek
Communicatie
Analoog
Categorie
Drukmeters
Artikel status
Vervallen product
