VDO Druksensor 0-10 Bar - M14

Part-number:

VDO 360-081-061-003C

  • Druk meetbereik: 0 - 10 Bar
  • Schroefdraad: M14 x 1.5
  • Weerstandswaarde: 10 - 184 Ohm
  • Uitgang: Min aan massa
  • Waarschuwings contact: 1.00 Bar ± 0.15 Bar
Logistical information:
  • Weight: 0.50kg
Discontinued article
Replacement article on request

Technische beschrijving motor oliedruksensor:

VDO 360 081 061 003C specificaties:

Mechanische eigenschappen:

Druk meetbereik: 0 - 10 Bar
0 - 145 PSI
0 - 1000 KPa
Maximale druk: 30 Bar gedurende 2 seconden
Schroefdraad: M14 x 1.5

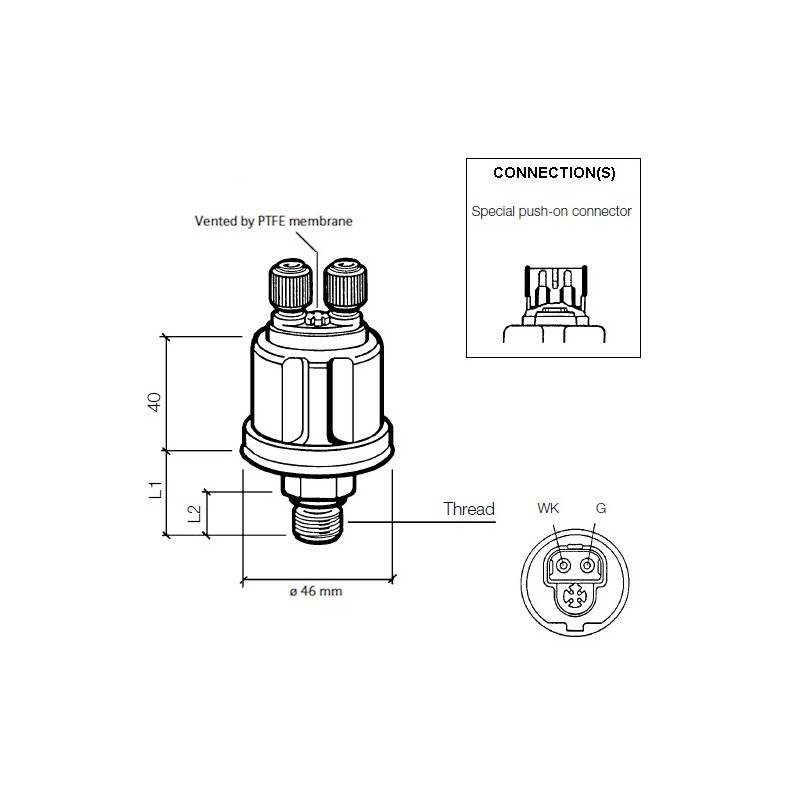

Lengte schroefdraad + moer (L1): 20.5 mm
Schroefdraadlengte (L2): 12 mm
Aandraaimoment: 60 Nm
Bedrijfstemperatuur: -25 °C tot +100 °C
Druk medium: Olie - petroleum - diesel - benzine - lucht

Elektrische eigenschappen:

Voedingsspanning: 6 - 24 V DC
Weerstandwaarde: 10 - 184 Ohm
Druksensor uitgangsignaal: 1-polig min aan massa
Waarschuwings contact: 1.00 Bar ± 0.15 Bar
Belasting waarschuwings contact Maximaal 5 Watt inductievrij
Eigenschappen waarschuwings contact Contact sluit bij dalende druk
Druksensor aansluiting: Bosch push-on connector 2.8x0.8mm
Waarschuwingscontact aansluiting: Bosch push-on connector 2.8x0.8mm

Datasheets en Tabellen:

VDO 2014 Vehicle Electronics Catalog: Bladzijde 123 - 125
Type of connection: Model: M
VDO En Du Druksensoren Tabellen: VDO Datasheet Tabel 4
VDO Druksensoren worden o.a. toegepast in: Auto industrie - Scheepsbouw - Machinebouw - Landbouw en Wegenbouw Voertuigen

Retail verpakking:

  • VDO 360 081 061 003C Druksensor
  • VDO Sensoren worden - tenzij anders vermeld - geleverd zonder aansluitmateriaal
360-081-061-003C

Datasheet

Druk Meetbereik
0 - 10 Bar
Waarschuwingscontact connector
Bosch push-on connector 2.8x0.8mm
Waarschuwings contact
1.00 Bar ± 0.15 Bar
Voedingsspanning
6 - 24 Volt DC
Verpakking
VDO Sensor retail verpakking
Uitgangsignaal
10 - 184 Ohm
Toepassing
VDO Motorcontrole
Signaal analoog
10 - 184 Ohm
Sensor signaal
Min aan massa
Sensor connector
Bosch push-on connector 2.8x0.8mm
Schroefdraad
M14 x 1.5 Male
Functionaliteit
Motoroliedruk
Connector type
Bosch push-on connector 2.8x0.8mm
Communicatie
Analoog
Categorie
Druksensoren
Artikel status
Vervallen product
Alternatieve notatie
360 081 061 003C
360/81/61/3C
